ストレッチレベリングの定義 長さの線にカット

長さラインにカットされたストレッチレベリングは、金属シートおよびコイル (ステンレス鋼、鋼、熱間圧延鋼、アルミニウム、銅を含む) を真っ直ぐにするために特別に設計された装置です。 レベリングカットトゥレングスラインは、機械的な力を使用して曲がり、ねじれ、反りなどの欠陥を修正し、均一で真っ直ぐで均一に分布した表面をもたらします。 ストレッチャーレベラーマシンは、材料を一方向または二方向に矯正することができ、操作が簡単で高能率、高精度であることが特徴です。アルミニウム合金板やコイルの製造・加工では、さまざまな原因により凹凸が発生することが多く、長さ線に合わせてカットしたストレッチレベリングによる矯正が必要となります。 ストレッチャーレベラーマシンは、金属材料の平坦度と表面品質を改善し、破損率を効果的に低減し、不均一なシートまたはコイル材料によって引き起こされる品質問題を回避します。

一般に、長さのラインに合わせて切断するストレッチレベリングは、金属加工に不可欠な装置です。これらは金属加工において重要な役割を果たし、金属材料の精度と品質を向上させ、最終製品の表面品質と機械的特性を向上させ、金属材料から作られるその後の製品の製造および使用における問題の可能性を減らし、生産効率と経済的利益を向上させます。幅広い応用の可能性を秘めています。

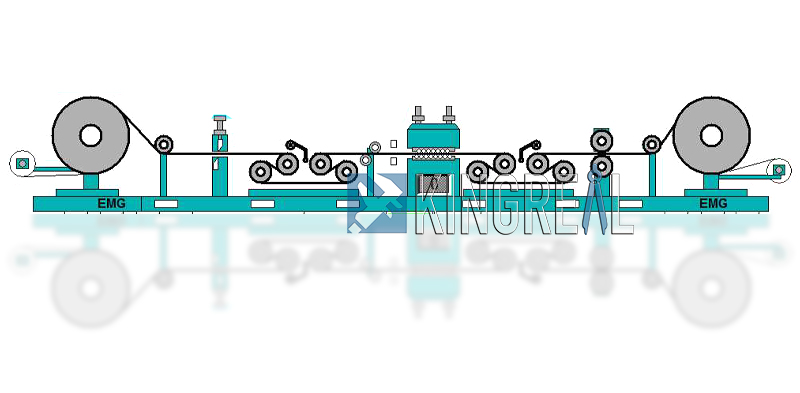

ストレッチャーレベラーマシンの作業プロセス

デコイラー - ピンチ装置 - クロップシャー - ピンチローラー - 入口テンションローラーセット - ストレートナー - 出口テンションローラーセット - 出口デフレクターローラー - リコイラー

ストレッチャーレベラーマシンのパラメータ

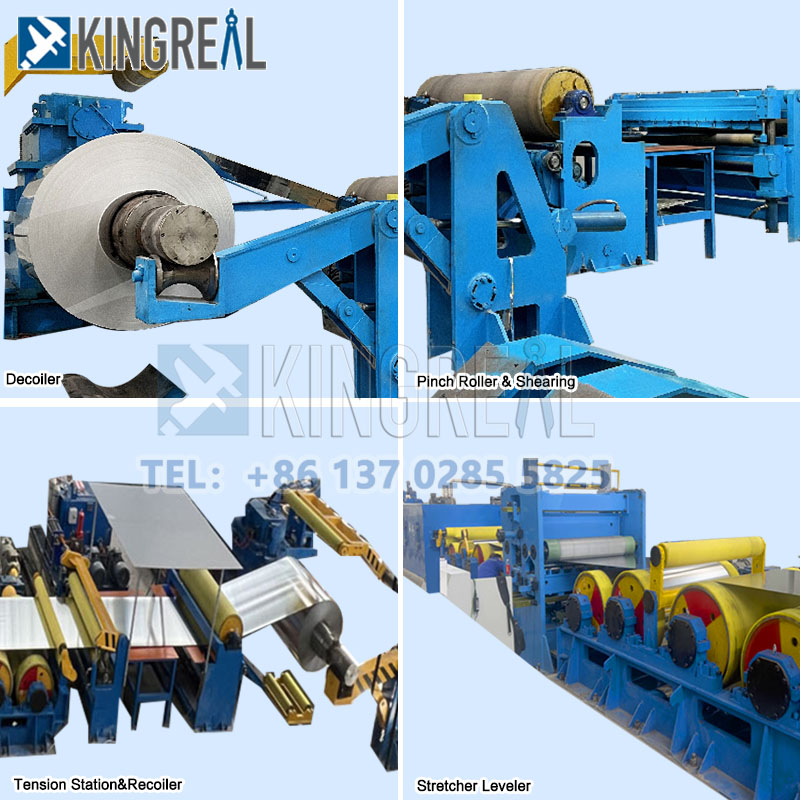

ストレッチャーレベラーマシンの主要コンポーネント

 -長さの線に合わせてカットされたストレッチレベリング用のアンコイラー: 後続の処理のためにコイルを巻き戻します。

 -ストレッチャーレベラーマシン用クロップシャー: クロップハサミは金属シートの端を切断するために使用されます。シートに大きな反りがある場合、シートをセグメント化して端のせん断を軽減し、歩留まりを向上させることができます。

作物鋏は主に、テールプッシャー、鋏本体、ブレードチェンジャー、振動ローラーテーブルで構成されています。

  -ストレッチャーレベラーマシン用矯正機: ストレートナーは主に 2 組のテンション ローラー、中央のベンディング ローラー、およびレベリング ローラーで構成されます。

金属コイルまたはシートがレベラーを通過すると、テンション ローラーによって加えられる張力と曲げローラーによって加えられる曲げ応力が組み合わされます。

この複合応力により、ストリップは一定量の塑性伸びを起こし、レベリング ローラーによって平らにされます。

この矯正方法は高品質の矯正を提供し、高強度ストリップを含むさまざまな金属材料の矯正に使用できます。

  -ストレッチャーレベラーマシン用の入口テンションローラーセットと出口テンションローラーセット： この２つのローラーの間に発生する張力が矯正部の張力となります。ストリップのズレを防ぎ真っ直ぐな形状を保ち、金属の変形抵抗と加工を軽減します。

 - 長さの線に合わせてカットするストレッチレベリング用リコイラー: まっすぐな金属コイルはコイル状に巻かれているため、長距離の輸送や保管が簡単です。

ストレッチレベリングの機能 長さ調整ラインに合わせてカット

1. ストリップ形状の改善

ストレッチャー レベラー マシンの主な機能は、金属ストリップのストリップ形状を改善することです。ストリップを伸ばしたり曲げたりすることで、エッジやセンターの波、C 字型や L 字型の曲がりなどの波状欠陥を効果的に除去します。このプロセスによりストリップの真直度が大幅に向上し、その後の加工中の安定性と一貫性が向上します。

2. 処理性能の向上

さらに、長さの線に合わせてストレッチレベリングカットを行うと、ストリップの処理性能が向上します。スキン仕上げの効果と同様に、伸ばしたり曲げたりすることにより、降伏プラトーを軽減または排除することができ、その後の変形中に均一な変形が得られます。

この均一性により材料の加工性能が向上し、取り扱いが容易になり、後続のさまざまなプロセスに適しています。

長さの線に合わせてカットするストレッチレベリングの利点

1.ストレッチャーレベラーマシンの高度な制御システム 長さ調整ラインのストレッチ レベリング カットには PLC システムが利用されており、巻き戻し張力、速度設定、入口と出口の高さ、出口の傾斜など、複数の生産パラメーターをコントロール パネルで調整できます。この自動制御により生産効率が向上し、人的ミスが減少します。 2. 4-ローラーストレッチャーレベラーマシンの構造 長さラインに合わせてカットするストレッチレベリングは、高度な 4 ローラー構造を利用しており、完全油圧式の自動ホーニングを可能にします。ld-down調整や形状曲げロールの柔軟な調整が可能です。この設計により、張力とレベリングのプロセス中の安定性と一貫性が保証されます。 3. ストレッチャーレベラーマシンのAC可変周波数速度制御 メイン圧延機は、シーメンス PLC 制御と組み合わせた AC 可変周波数速度制御システムを利用し、スムーズな動作と効率的な生産を保証します。 4. ストレッチャーレベラーマシン用全油圧スクリューダウンシステム 油圧 AFC (自動スクリューダウン制御) システムは PLC 制御されており、一定のロールギャップ位置閉ループと一定のローリング力閉ループを備えています。このシステムにより、矯正プロセス中の正確な制御が保証され、製品の品質が向上します。

5. ストレッチャーレベラーマシンの生産工程の自動化 工程連動機能、溶接検知機能、アラーム機能を搭載しており、生産工程の自動管理が可能です。これにより、機器の安全性と信頼性が大幅に向上します。 6. ストレッチャーレベラーマシンのパラメータの事前設定と監視 ラインの長さに合わせてカットするストレッチレベリングは、プロセスパラメータの事前設定、検出、表示、アラーム、保存をサポートしており、ユーザーのクエリと管理が簡単です。このインテリジェントな管理アプローチにより、操作がよりシンプルかつ直感的になります。 7. 安定した構造デザイン担架レベラーマシン用 長さのラインにカットされたストレッチレベリング全体には、鋳鉄フレームパネルと鋳鉄シャーシが装備されており、安定した動作を保証し、振動を軽減し、ストレッチャーレベラーマシンの耐用年数を延ばします。 モデル2オペラエーション長さの線に合わせてカットするストレッチレベリング用 ストレッチャー レベラー マシンは操作が簡単になるように設計されており、初心者でもすぐに操作をマスターでき、効率的な生産が可能になります。

ストレッチャーレベラーマシンとの組み合わせ

キングリアル スチール スリッターは、長さのラインに合わせてカットされたストレッチ レベリング カットと長さのラインに合わせてカットされた金属の両方をお客様に提供し、理想的な組み合わせとなります。ストレッチャー レベラー マシンは、まず金属コイルの表面を滑らかにして内部応力を軽減し、その後金属コイルを長さ調整機械に送り込んで所定の長さに切断します。 KINGREAL STEEL SLITER は、加工される材料の厚さに応じて、ライトゲージカット生産ライン、ミディアムゲージカット長さライン、ヘビーゲージカット長さラインなど、さまざまな金属カットマシンを提供します。

キングレアル スチールスリッターでは、フライシャー式定尺機、ロータリーシャーリング式定尺機、固定シャーリング式定尺機も用意しており、お客様の生産効率や規模、目標生産量に応じてお選びいただけます。 KINGREAL STEEL SLITER のエンジニアは、お客様の特定のニーズに基づいて包括的な推奨事項を提供し、最適な装置の調整とパフォーマンスを確保します。

ストレッチャーレベラーマシン	長さの線に合わせてせん断カット

ストレッチャーレベラーマシンの用途

1. 自動車製造: 自動車業界では、自動車の品質要件を満たすために板金を真っ直ぐにし、伸ばすために、自動車業界でボディ板金加工プロセス中に長さに合わせてカットされたラインが使用されます。

2. 建設業界: ストレッチャー レベラー マシンは、建設業界で鉄骨構造の製造中に鋼板を真っ直ぐにして引き伸ばすために使用され、鉄骨構造の安定性と強度を確保します。

3. 電子機器製造: この業界では、電子部品の平坦性と導電性の要件を満たすために、金属シートまたはフィルムを真っ直ぐにして伸ばすために、線の長さに合わせてカットされたストレッチレベリングが使用されます。

4. 航空宇宙産業: この業界では、航空機の外板パネルの強度と全体的な品質を向上させるために、ストレッチャー レベラー機械を使用して、航空機の外板パネルを真っ直ぐにして引き伸ばします。

5. 金属加工業界: この業界では、さまざまなワークピースの加工要件を満たすために、さまざまな金属シートを真っ直ぐにし、伸ばすために、線の長さに合わせてカットされたストレッチレベリングが使用されます。
