完全自動化された標準化されたワークフローで鋼材を一定の長さに切断する機械、スタッキングプロセスは生産の最終段階として機能します。切断された金属シートを収集して整理する上で重要な役割を果たし、ライン全体の生産能力と生産ペースを直接決定します。
現在、多くの金属加工メーカーは共通の課題に直面しています。最新の鋼材を長さに切断するラインは、巻き戻し、レベリング、精密送り、せん断などの高速かつ高度に自動化されたプロセスを備えていますが、下流のスタッキングプロセスの効率が遅れており、重大な生産ボトルネックを生み出しています。非効率的なスタッキングはライン全体の速度を低下させ、上流の機器のアイドリング、容量の無駄、バッチ注文の納期の延長などの問題を引き起こします。
これに対処するために、KINGREAL STEEL SLITTER は、カスタムのデュアルスタッカーを組み込むことにより、所定の長さに切断される鋼材の機械の下流構造を最適化しました。これにより、金属シートの連続的な積み重ねが可能になり、ライン全体の生産効率が総合的に向上します。
デュアルスタッカーによる鋼材切断ラインの運用ワークフロー
KINGREAL STEEL SLITTER カスタム設計のデュアルスタッカーは、完全に自動化された鋼材を長さに切断する機械の操作ロジックおよび既存のワークフローとシームレスに統合されます。アンコイラー、レベラー、カッターなどのコアコンポーネントを変更することなく、効率を向上させることができます。

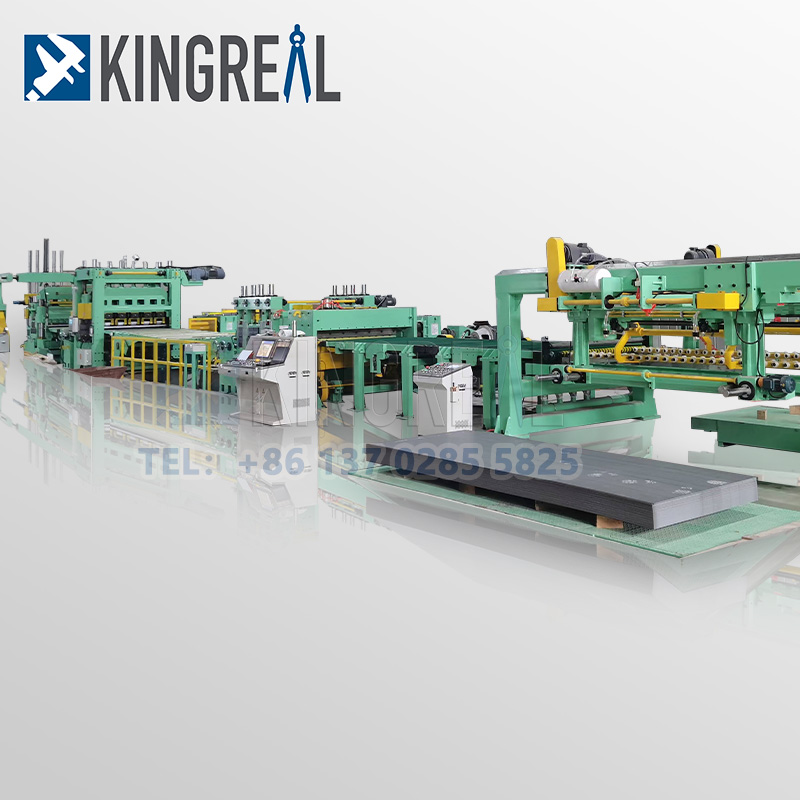

まず、長さに合わせて切断する機械がコイルを加工し、生産パラメータに従って材料を標準サイズの金属シートに切断します。これらのシートは、ラインのローラー コンベアと可変周波数駆動コンベア ベルトを介してスムーズに搬送され、下流のスタッキング プラットフォームに直接供給され、整然と整然とスタッキングされます。
デュアルスタッカーは、重力感知および計数モジュールを備えたインテリジェントな昇降機構を備えています。プラットフォームはスタックの高さの増加に同期して一定の速度で自動的に下降し、一貫した受信レベルを維持します。これにより、衝突、位置ずれ、エッジのカールが防止され、積み重ねられた出力の平坦性と品質が保証されます。オペレータは中央のタッチスクリーンを使用して、スタッキング数量、スタッキング高さ、およびトロリーの移動パラメータを事前設定します。単一のプラットフォーム上の鋼板のスタックが目標の量または高さに達すると、制御システムが自動的にステーションのスイッチをトリガーします。装置がステーションを簡単に位置合わせした後、オペレータは、満載されたプラットフォームの昇降機構を下げ、積載されたトロリーを素早く移動させ、同時に空の待機トロリーを作業位置に駆動します。プロセス全体 (剪断、供給、スタッキング) が直ちに再開され、閉ループの生産サイクルが完了します。
|
シングルスタッカー：長さラインに合わせて切断された鋼材の生産ボトルネック
最も標準的な鋼材を所定の長さに切断する機械市場では単一のスタッカーが装備されており、これがスタッキングの遅延と生産能力の制限の主な理由です。プラットフォームが事前に設定された制限まで充填されたら、鋼材切断ライン全体を停止する必要があります。
これには、プレートの固定、積載されたトロリーの移動、完成品の吊り上げと移送、空のトロリーの定位置への戻し、昇降プラットフォームのリセットと校正という一連の補助ステップが必要になります。このアンロードとリセットのシーケンスには時間と労力がかかります。その間、コイルの巻き戻し、ローラーのレベリング、サーボ送り、高速シャーリングなどの上流工程がすべて完全に停止し、高精度シャーリングユニットとサーボ駆動システムはアイドル状態になります。
大規模な金属加工プラントでは、頻繁な停止とシングルスタッカーラインでの荷降ろしに長い間隔が必要なため、設備の稼働率が大幅に低下します。 |
 |
 |
ダブルスタッカー: スチールを長さに合わせてカットし、ラインスタッキングをスピードアップします。
KINGREAL STEEL SLITTER デュアルスタッカーは、2 つのトロリーと 2 つのステーション (1 つはアクティブ、もう 1 つはスタンバイ) を備えたモジュラー設計を特徴としており、スタッキング速度と上流のせん断速度を完全に一致させます。によって制御されます鋼材を一定の長さに切断する機械の統合された電気システムにより、2 台のトロリーは干渉することなく独立して動作します。積載されたトロリーの取り外しと空のトロリーの挿入が同時に行われるため、スタック交換時のダウンタイムが最小限に抑えられ、単一ステーションの材料切り替えに伴うボトルネックが完全に解決されます。デュアルスタッカーは、上流ラインの連続供給および高速せん断リズムと完全に同期します。これにより、積み上げ、荷降ろし、材料移送による遅延など、排出端でのボトルネックが解消され、ラインが頻繁な起動・停止サイクルから解放され、長時間にわたる大量の無人連続処理が可能になります。
メインマシンが連続剪断を実行し、一方のプラットフォームがシートを蓄積している間、オペレーターは、完成品の吊り上げ、材料の移送、予備記録の実行など、フル装備のもう一方のプラットフォームのタスクを同時に処理できます。スタックが目標仕様を満たしたら、プラットフォームはすぐに位置を交換して、すぐにスタッキングを再開します。メインのせん断プロセスと手動の製品移送を並行して実行し、補助的なロード/アンロード操作がコアのせん断に干渉しないようにすることで、システムは総生産時間を大幅に短縮し、毎日のスタッキング量と生産量を効果的に増加させます。
さらに、デュアルスタッカーは速度と精度のバランスをとります。シートの位置決め基準はステーションの切り替え中も一定に保たれるため、きちんとした均一なスタックが保証されます。これにより、後で手動で再調整する必要性が減り、下流の運用効率がさらに最適化されます。 |
このデュアルスタッカーは、スタッキング速度を飛躍的に向上させ、ダウンタイムの損失を最小限に抑えるだけでなく、大規模な工業生産の要求にも応え、長さに合わせて切断された鋼線の固有のせん断能力を完全に解放します。 KINGREAL STEEL SLITER は、鋼材を所定の長さに切断する機械の専門メーカーおよびワンストップ サプライヤーであり、特定の板厚、材料、生産要件に合わせてカスタマイズされた完全自動ソリューションを提供しています。
詳しくはキングレアル スチールスリッターまでお気軽にお問い合わせください。鋼材を長さの線に合わせて切断構成、容量の最適化、カスタム変更。
