線の長さに合わせて全自動カット

ラインの長さに合わせた全自動カットに関するビデオ

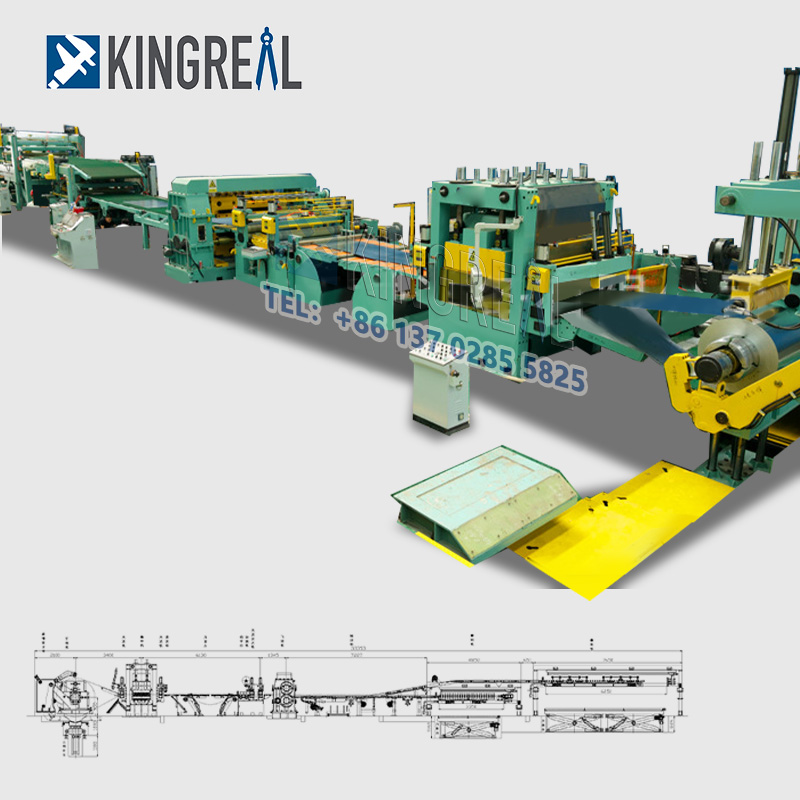

フルオートカットラインとは何ですか？

KINGREAL スチールスリッターフルオートカットラインは、異なる材質のコイルを必要なシートに切断し、プロファイルを積み重ねるために設計されており、主にデコイラー、クランプレベラー、カッター、スタッカーなどで構成され、フィーダー、サイドガイド装置、トランジション装置、コンベアなどの補助装置が装備されています。

KINGREAL STEEL SLITERが設計した全自動長さカットラインは、作業の合間にPLCのタッチスクリーンで必要な生産速度と指定された幅を入力するだけで、自動生産を開始できます。

線の長さに合わせて全自動カットのワークフロー

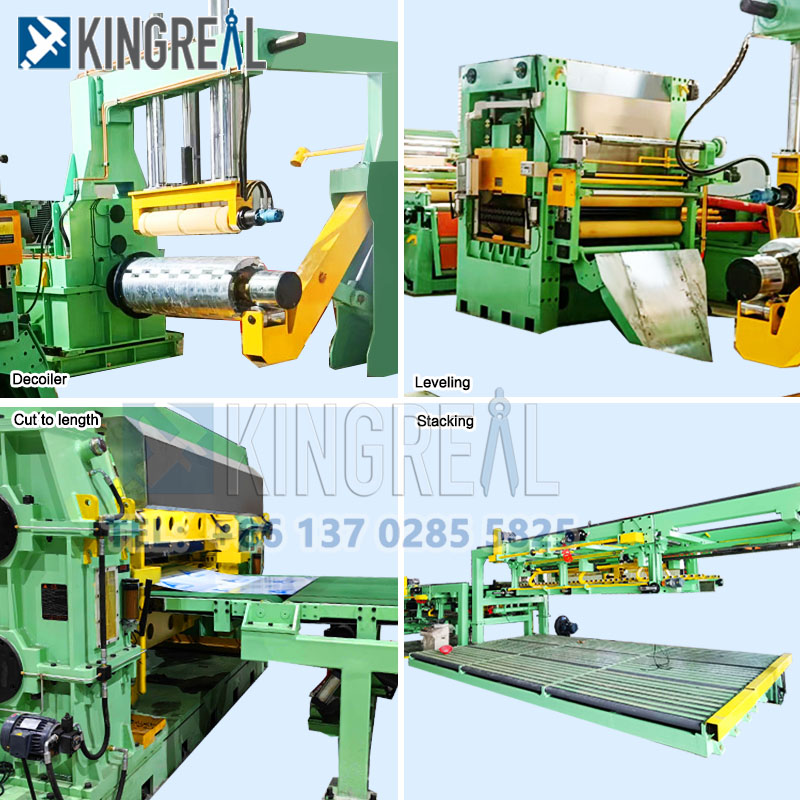

トロリーカー付きデコイラー --- 油圧デコイラー ---矯正装置 --- ループブリッジ --- エンコード＆測定装置（尾板挟み込み） --- 切断機 --- コンベア --- 油圧昇降プラットフォーム --- ブロワー装置付きスタッカー --- アンロード台車

長さラインに合わせて全自動カットの主要コンポーネントの詳細

全自動切断機用油圧式カンチレバーデコイラー

KINGREAL STEEL SLITTERは、コイルを支持し、巻き戻しを行う油圧式カンチレバーデコリアを設計しており、その能力は15トン（最大）です。
油圧シリンダーを使用してアンコイラーを伸縮可能にし、コイル内径に合わせて調整します。カンチレバーアームを搭載しています。
10 0 N.m トルク モーターはコイルを正方向および逆方向に駆動し、張力を加えて巻き戻すこともできます。

全自動長さカット機のループ

長さに合わせてカットするループでは、2 セットのアイを使用して、アンコイラーとスリッターの間の速度バッファーを制御します。 T-eye は PLC によって制御されます。
機能: 速度の違いを解消し、間違った追跡シートを正しい方向に戻すために使用されます。
まずパレットと渡り板をシリンダーでジャッキアップしてヘッドを通過させます。作業時にはトランジションプレートとパレットが下降し、プレートはピットに保管されます。

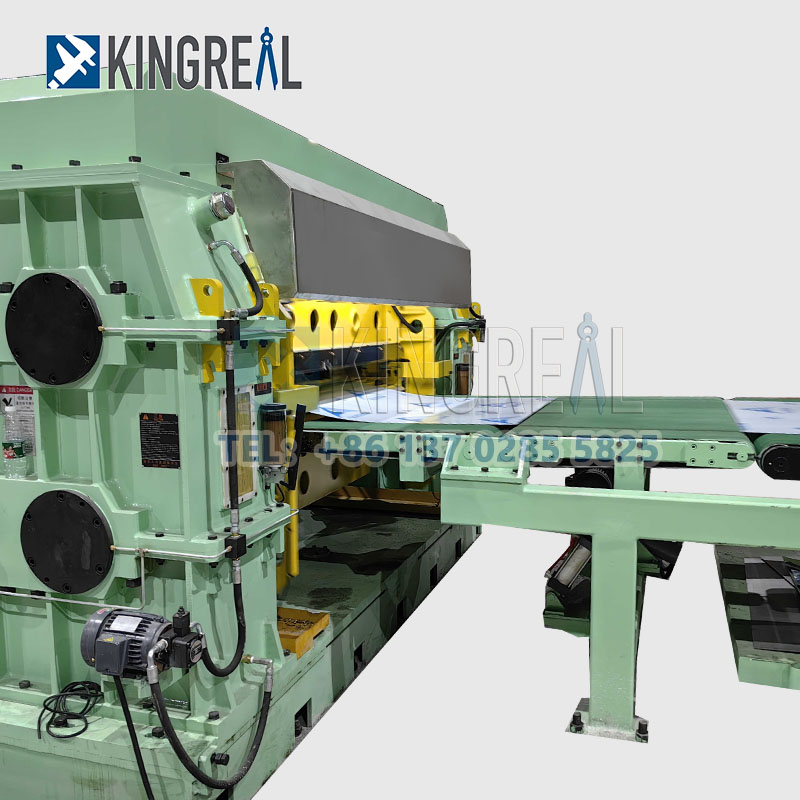

全自動で長さに合わせて切断する高速切断機

フルオートカット長さラインシャーリングモード：油圧上下シャー、フィーダーダイレクト信号自動シャー
ギャップ調整設計の切断材を使用し、熱処理により2mmの鋼板を安全に切断できます

全自動切断機用の空気圧スタッカー装置

空気圧によるプレートの積み重ね、PLC 制御による昇降。3 つの 0.75kw モーターをドラッグして幅と長さを調整します。
金属シートの摩擦を防ぐために、高圧ファンを備えた風力装置トランペットと一致するものが装備されています。

全自動切断機用の油圧システム

各油圧機器を必ずご確認ください。 油圧システムの使用圧力は6.3-16Mpaです。

フルオートカットの長さラインの利点

- 長さラインに合わせて全自動カットする全自動生産

KINGREAL STEEL SLITER フルオート長さカットラインがオンになると、デコイラー、ストレートナー、長さカット機、廃棄物収集装置、コンベアベルト、スタッカーなどの主要コンポーネントが自動的に連携してコイルを効率的に処理します。全自動長さカット機はコイルを素早くシートに加工できるため、生産サイクルが大幅に短縮されます。

KINGREAL STEEL SLITTER の全自動切断ラインは、システム全体が PLC 制御パネルによって管理され、高度に自動化されています。ユーザーは、必要な切断枚数、切断長さ、生産速度などの関連する生産パラメータをコントロールパネルに入力するだけで、全自動長さ切断機が自動的に起動して動作を開始します。

キングレアル スチールスリッターは、ラインの長さを自動でカットするため、使いやすいように設計されています。お客様がすぐに使い始められるように、KINGREAL STEEL SLITER は詳細なビデオチュートリアルと操作マニュアルを提供しており、すべてのユーザーが完全自動切断機の操作をすぐに習得できるようにしています。さらに、キングリアル スチール スリッターは、ご要望に応じて専門のエンジニアをお客様の施設に派遣し、現場でトレーニングを行い、すべての作業者が完全自動切断ラインの操作に習熟できるようにします。

キングレアル スチールスリッターでは、切断精度を確保するために、全自動定尺カット機に安定性の高い搬送システムを搭載し、シートを均一かつ正確に定尺カット機に送り込みます。スムーズなシート搬送には、フィードローラーの表面粗さと真円度が重要です。給紙ローラーの粗さや真円度が低いと、搬送中にシートが振動し、カット寸法にズレが生じる場合があります。さらに、駆動トルクの変動は送り速度の安定性に直接影響するため、送りモータの駆動トルクの安定性も同様に重要です。この問題に対処するために、KINGREAL STEEL SLITTER は、切断前にシートが正しい位置にあることを確認するための正確な位置決め装置を備えた全自動長さ切断機も備えています。この位置決め装置の精度はシート処理要件に応じて調整でき、通常は±0.1mm～±0.5mmの高精度基準を達成します。

せん断プロセス中、シートの平坦度は最終製品の品質に直接影響します。この目的を達成するために、KINGREAL STEEL SLITTER は通常、6 段ローラーのレベリング マシンを機械に装備しています。ローラーの層が多いほど、レベリング効果が高くなります。シートの平坦度に対するさらに高い要件を持つお客様のために、キングリアル スチール スリッターは、2 つのレベラーを備えた長さ調整ラインの全自動カットを装備することもできます。これにより、シートがせん断前に 2 つのレベリング ステップを確実に受け、平坦度が最大化されます。

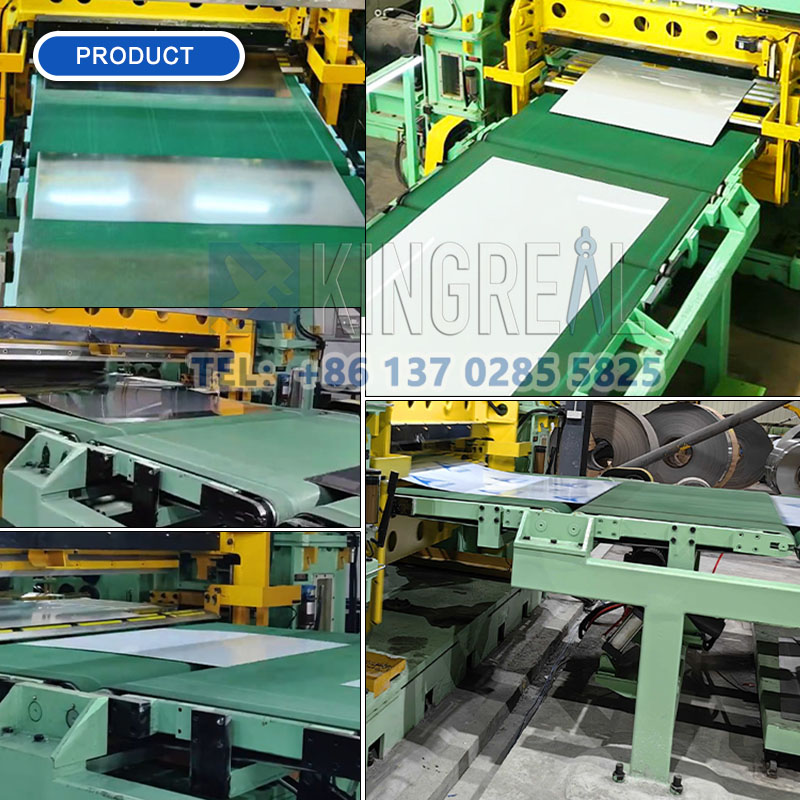

KINGREAL スチールスリッター全自動長さカット機には高度なスタッカーが装備されており、カットされたシートが指定された場所に自動的に搬送されて積み重ねられます。この設計により、きれいに積み重ねられるだけでなく、ユーザーが積み重ねる量を設定することもできます。

全自動長さカット機の基準日

フルオートカットラインに関するよくある質問

メーカーですか？

KINGREAL STEEL SLITERは専門メーカーおよびサプライヤーです。 キングリアル スチール スリッターは、コイル加工および工作機械構築における完全なソリューションを提供します。これには、高速切断長さライン、単純長さ切断機、フライシャーリング長さ切断機、スイングシャーリング長さ切断機、固定シャーリング切断長さライン機が含まれます。 KINGREAL STEEL SLITERには専門チームと豊富なプロジェクト経験があり、最高のサービスを提供できます。お気軽にお問い合わせください。

あなたの会社を訪問するにはどうすればよいですか？

KINGREAL STEEL SLITTERの工場は広東省仏山市にあります。したがって、私たちの街へ行くには2つの道があります。
1 つは飛行機で、仏山空港または広州空港へ直行する方法です。もう 1 つは電車で、仏山駅または広州駅まで直接行く方法です。
KINGREAL STEEL SLITERが駅や空港までお迎えに上がります。

注文方法は？

機械を設置するにはどうすればよいですか?

お客様が機械の設置に関する問題を解決できるよう、KINGREAL STEEL SLITER はオンラインとローカルの両方の設置サービスを無料で提供します。
