板金を長さに合わせてカット ラインビデオ表示：

板金を長さラインにカット 会社概要:

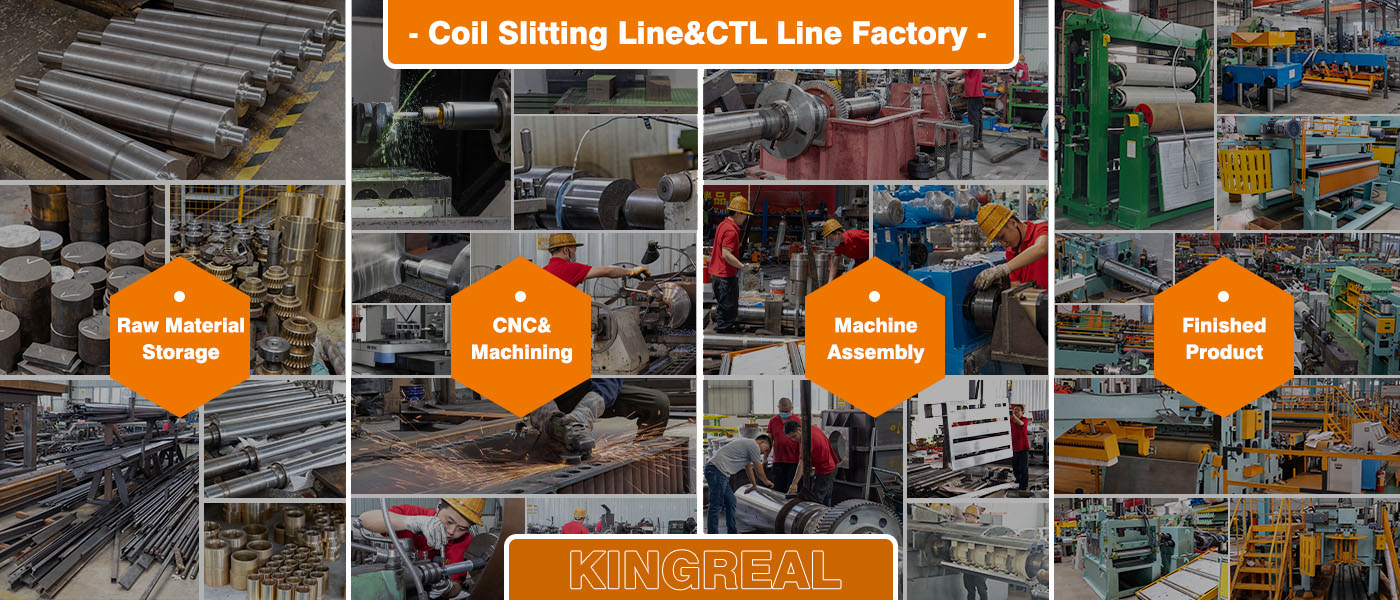

キングレアル スチールスリッターは、コイル加工装置の製造分野に携わり、設計、製造、販売まで一貫したサービスをお客様に提供しています。最も特徴的な製品はコイルスリッターと長さの切断ラインです。これらの機械は、金属シートをさまざまなサイズや形状にスリット、せん断、またはパンチングするために広く使用されています。板金定尺ラインカットは、キングレアル スチールスリッターの特徴であるコイル加工装置の一つで、コイルを指定幅の板に加工する装置です。

板金は機械の説明に合わせてカットされます:

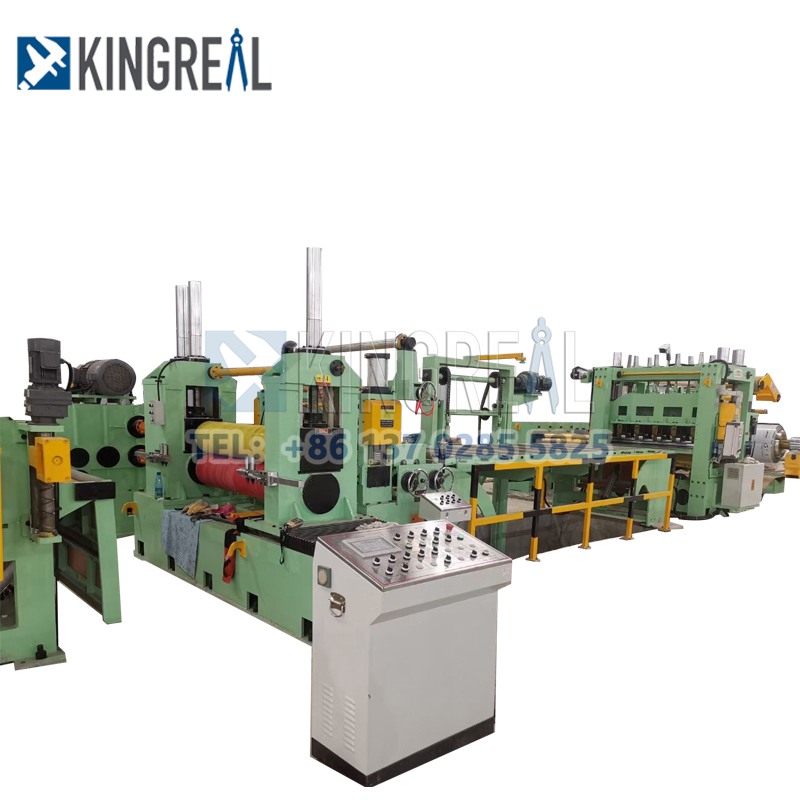

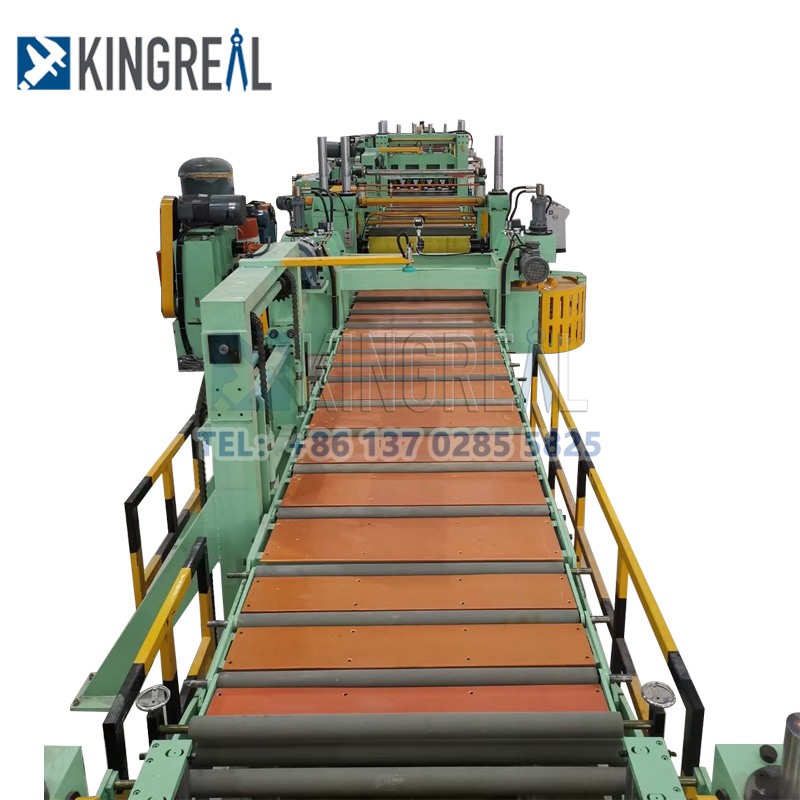

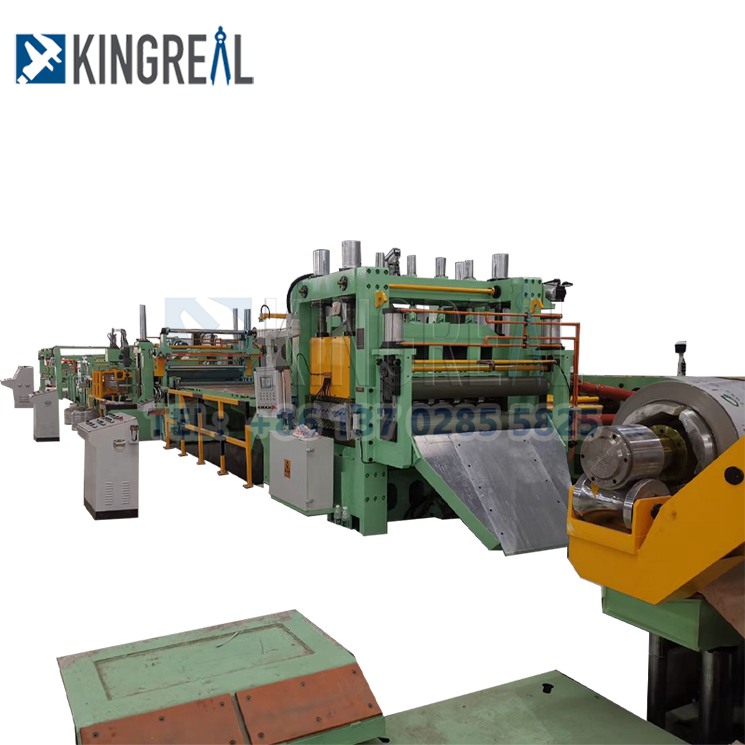

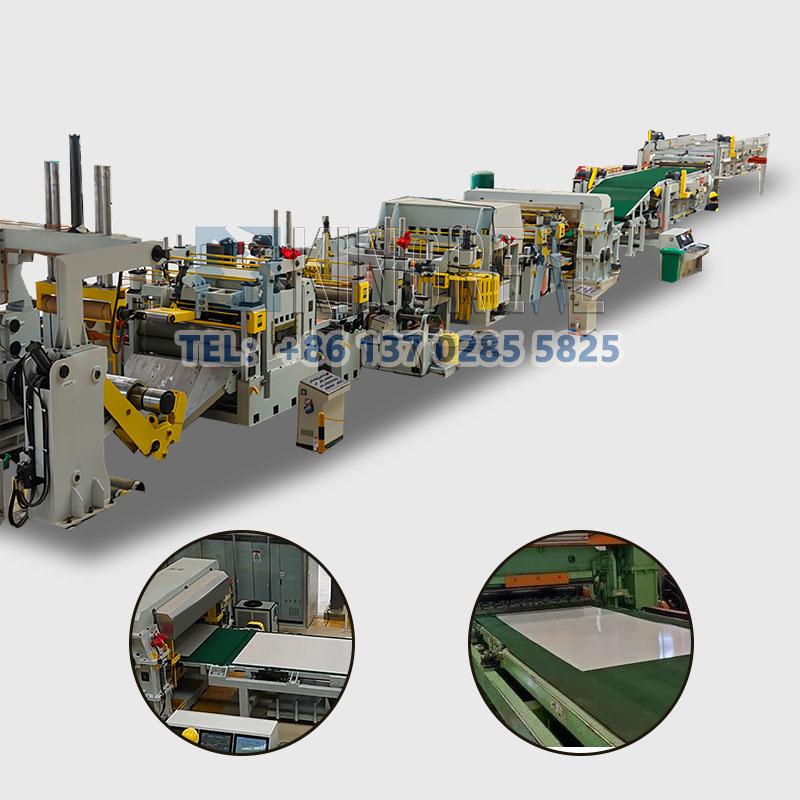

KINGREAL STEEL SLITER 板金切断機は、金属コイルの巻き戻し、レベリング、フィード、切断、トリミング、積み重ねに使用されます。適用可能な材料には、アルミニウムコイル、ステンレス鋼、冷間圧延鋼、熱間圧延鋼、PPGI、銅ストリップ、その他の材料が含まれます。これにより、板金切断機の対角精度が ≤0.50 mm であり、最高速度は次のとおりです。最高80M/分.

コイルの厚さ、材料、せん断幅の違いは、長さの線に合わせて切断される金属シートの設計に直接影響します。コイルの一般的な厚さは 0.3 ～ 3 MM、一般的なせん断長さは 1200 ～ 1600 MM であり、これはほとんどの顧客の製造要件の 1 つです。同時に、KINGREAL STEEL SLITERは、顧客の指定された生産ニーズに応じてデザインをカスタマイズすることもできます。ヘビーゲージを長さのラインにカットまたは線の長さに合わせてカットされたコンパクトなコイル。

製造および販売において 20 年以上の経験を持つ KINGREAL STEEL SLITER は、長さに合わせてカットした製品を次のような国々に販売してきました。サウジアラビア、インド、ロシア、最適なソリューションとアフターサービスを提供できます。

ようこそお問い合わせください。

コイル加工製品カタログ：

（ここをクリックしてダウンロードできます）

長さの線にカットされた板金の作業プロセス:

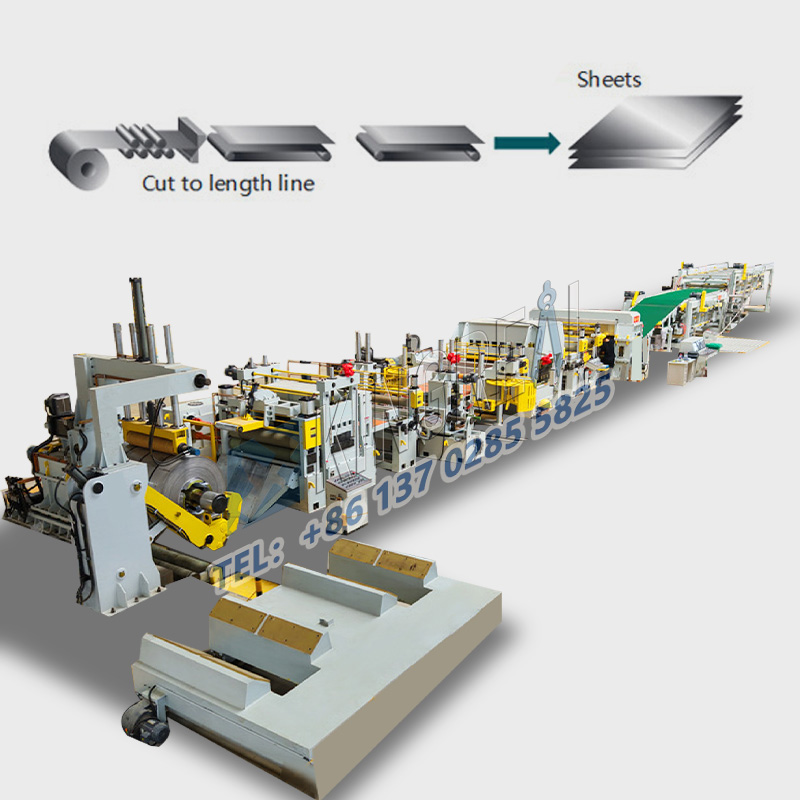

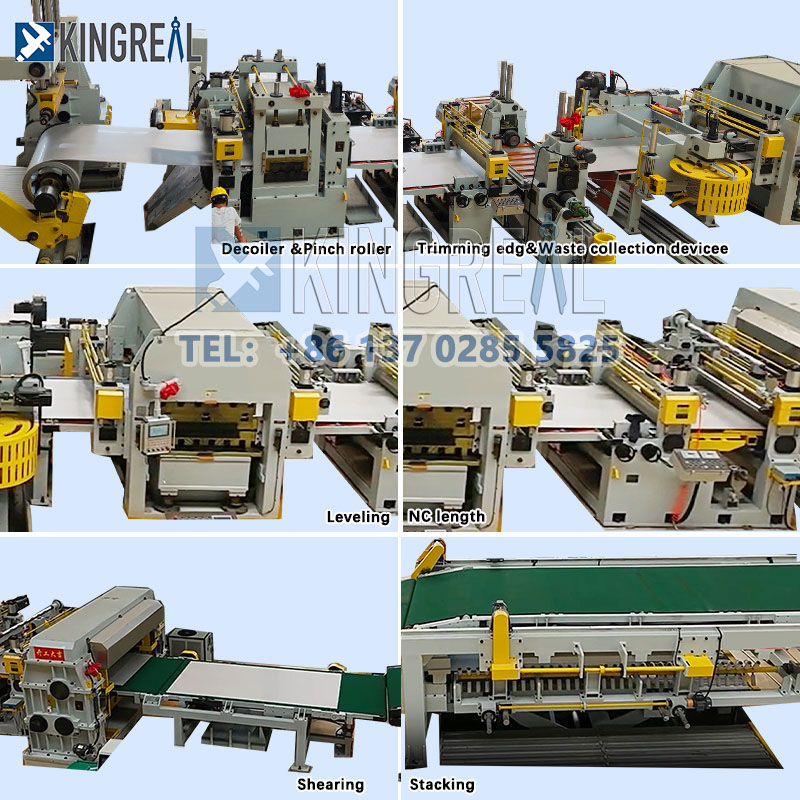

コイルトロリー→デコイラー→ピンチフィードローラー送り→高精度レベリング装置→定長カット→アンローディングテーブル/自動スタッキングテーブル

長さの線にカットされた板金の技術仕様：

① コイル仕様：

② 板金を長さ線仕様にカット

③ 長さ線に切断された板金の部品リスト

- コイルトロリーカー

- 油圧アンコイラー

- 入場ガイド

- 4/6高レベリングマシン

- リングブリッジ

- サイドガイドプーリー

- CNCサーボ送り矯正機

- 測定システム

- シャーリングマシン

・コンベアテーブル

- 空気圧アンロード装置

- 油圧昇降テーブル

- 車の積み下ろし

- 油圧システム

- 空気圧システム

- 電気系PLC制御

主要コンポーネントの長さの線にカットされた板金の詳細:

長さの線に合わせてカットされた板金のレベリング:

機能：材料の水平出しや定長送りに使用します。

主な構造：レベリングローラー、電気部品、背圧ローラーアセンブリ、給排紙サポートシートアセンブリ。

レベリングローラー：Gcr15熱処理鋼を焼き入れ焼き戻しした後、高周波処理を施しています。 2回の電気メッキと円筒研削を経た後、表面は光沢があり痕跡がなく、硬度はHRC62度以上に達します。レベリングシャフトの直径はø100mmです。ウォームギアを手動で調整してレベリングローラーを持ち上げます。

長さに合わせてカットする機械

機能：定長材料の切断に使用します。

主要構造：メインフレーム、ブレード、空圧クラッチ、電気部品など

メインフレーム: フレーム全体が高品質の炭素構造用鋼で溶接され、溶接後に焼きなましされています。

ブレード：ブレードはCr12材料で作られ、熱処理硬度はHRC62度に達し、4面刃は交換可能です。

空気圧クラッチ構造: 従来の機械的ブレーキ方法を変更し、低騒音、長寿命、正確です。

長さラインにカットされた板金用スタッキングマシン

機能: 材料の輸送に使用されます。

主要構造物：フレーム、油圧システム、排出圧延プラットフォームなど

フレーム：炭素鋼で溶接されており、安定してしっかりしています。ハサミタイプのデザインで、シリンダーを伸ばして持ち上げます。

排出用昇降プラットフォーム: オイルモーターが伝動スプロケットを駆動してドラムを回転させ、材料の排出を伝達します。

さまざまな板金を適切な長さに切断する機械ソリューション

板金長尺切断機の速度: KINGREAL STEEL SLITER は、お客様の要件に基づいて、板金長尺切断機のさまざまな速度レベルに合わせた板金長尺切断ライン製造ソリューションを提供します。たとえば、KINGREAL STEEL SLITER は、さまざまなコイル切断機の設計、スタッキング、シャーリング システムを提供しています。 KINGREAL スチールスリッターの一般的な板金切断ラインの生産速度は 80m/min と 50m/min です。

板金切断機のせん断方法: キングレアル スチールスリッターは、板金を一定の長さの線に切断するためのさまざまなせん断システムを設計できます。フライシャーリングを長さのラインに合わせてカット, ロータリーシャーリング線の長さに合わせてカットする, スイングシャーリング線の長さに合わせてカットする、 そして固定シャーリング線の長さに合わせてカットする.

板金切断機の材料厚さ: KINGREAL STEEL SLITTER は、顧客の生産ニーズに基づいて、板金切断をカスタマイズしてラインの長さにすることができます。キングレアル スチールスリッターライトゲージで線の長さに合わせてカット0.2～3mmのコイルに対応できるキングリアルスチールスリッターミディアムゲージで長さのラインにカット0.3～6mm、キングリアルスチールスリッターヘビーゲージでラインの長さに合わせてカット6-25mm。

板金切断機の価格: KINGREAL STEEL SLITER は、価格に応じて、さまざまな板金切断線パラメータと性能に合わせてコンポーネントを設計できます。たとえば、ループまたはピットシャーリングユニットを、長さに合わせて切断された金属板金切断機 KINGREAL STEEL SLITTER に追加できます。長さに合わせて切断された板金ラインには、2 つのレベラー、2 つのスタッキング テーブルなどを装備できます。また、コンパクトで経済的な板金切断機ソリューションを顧客向けにカスタマイズすることもできます。

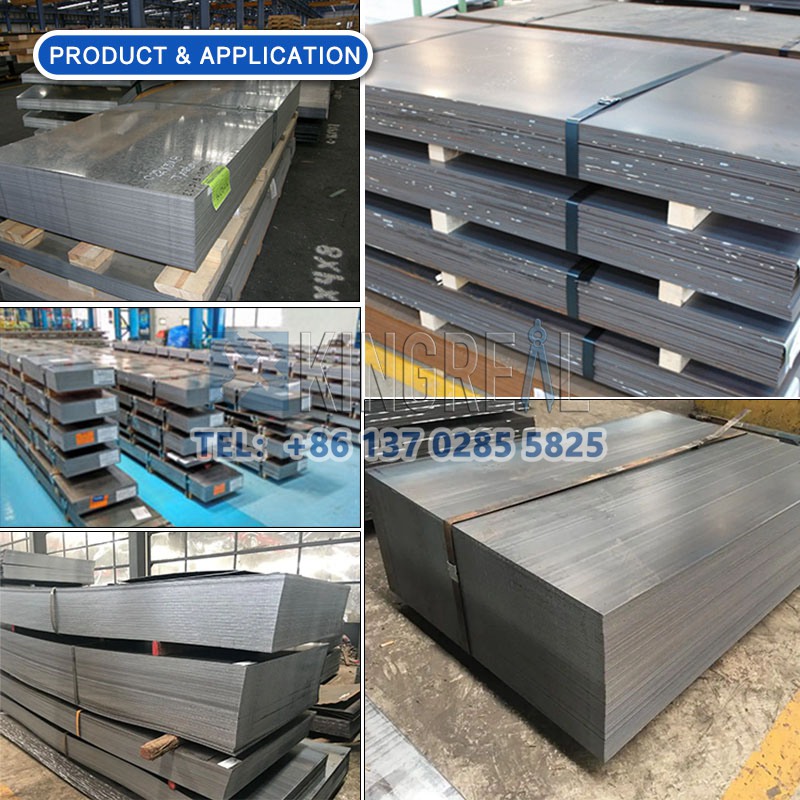

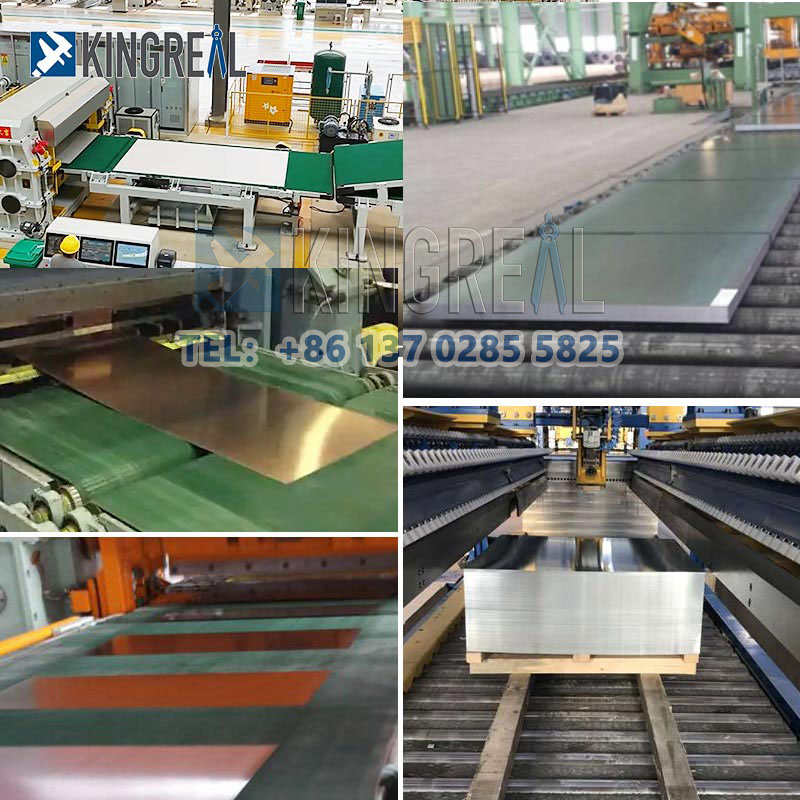

最終製品の表示:

適切な長さにカットする機械の品質管理:

KINGREAL STEEL SLITER は、すべての生産段階が基準と要件を満たしていることを保証するために、厳格な品質管理プロセスを確立しています。これには、原材料の調達、生産プロセス、組み立て、テストなどが含まれます。機械で所定の長さに切断された板金のすべての部品が品質基準を満たしていることを確認するためです。

KINGREAL STEEL SLITTER は、長さラインに合わせてカットされた金属板であり、国際 CE 証明書認証にも合格しています。
