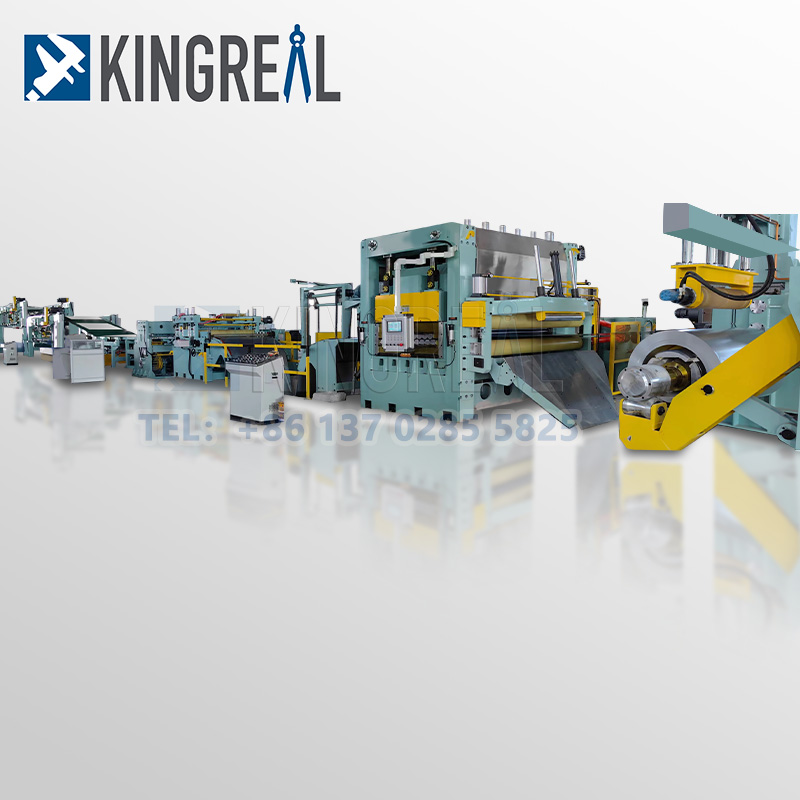

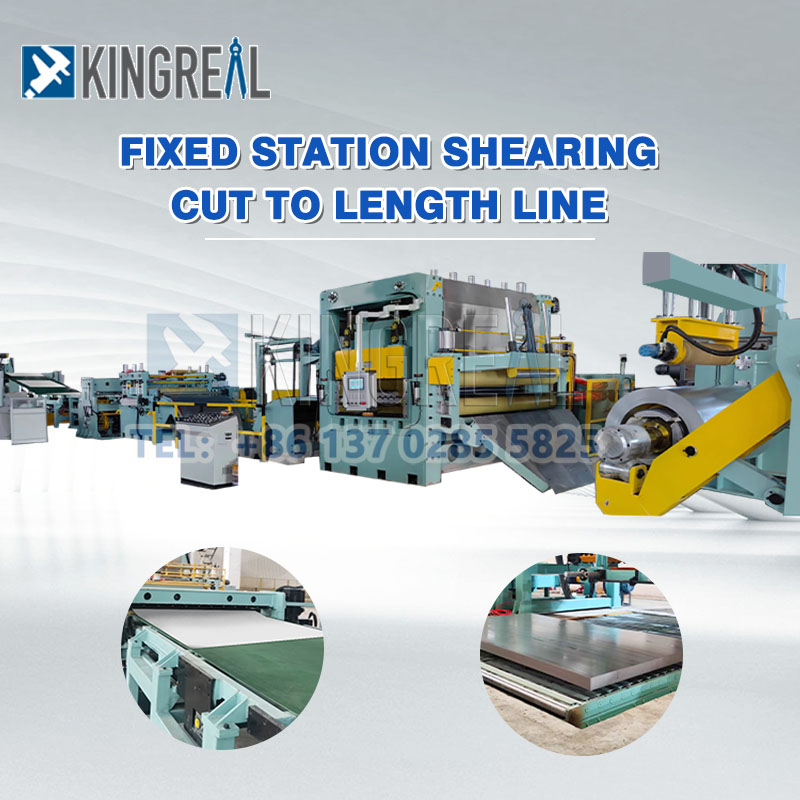

キングリアルスチールcutlにEngth Line 異なる材料（鋼、金属、ステンレス、アルミニウムなど）に適しています厚さ0.3-2mm、そして幅は1600mmに達することができます顧客の切断部品を処理するシートプレート’s特定のニーズ。
長さのカットラインの機器構成は柔軟です。 KingRealは、要件に合わせて特別に調整された製造機を製造する場合があります。特定のニーズを満たすために、KingRealは、ユーザーがカットするコイルの長さと数を調整できるタッチスクリーンを作成しました。自動固定長ラインは、サーボモーターを使用して長さを測定し、生産された商品の正しさを確保します。
|
いいえ |
コンポーネント名 |
番号 |
|
1 |
コイル積み込み車 |
1ユニット |
|
2 |
油圧デコイラー |
1ユニット |
|
3 |
ループ |
2ユニット |
|
4 |
サイドガイドデバイス |
1ユニット |
|
5 |
ストレートナーマシン |
2ユニット |
|
6 |
高精度のせん断機 |
1ユニット |
|
7 |
交通機関Tできる |
1ユニット |
|
8 |

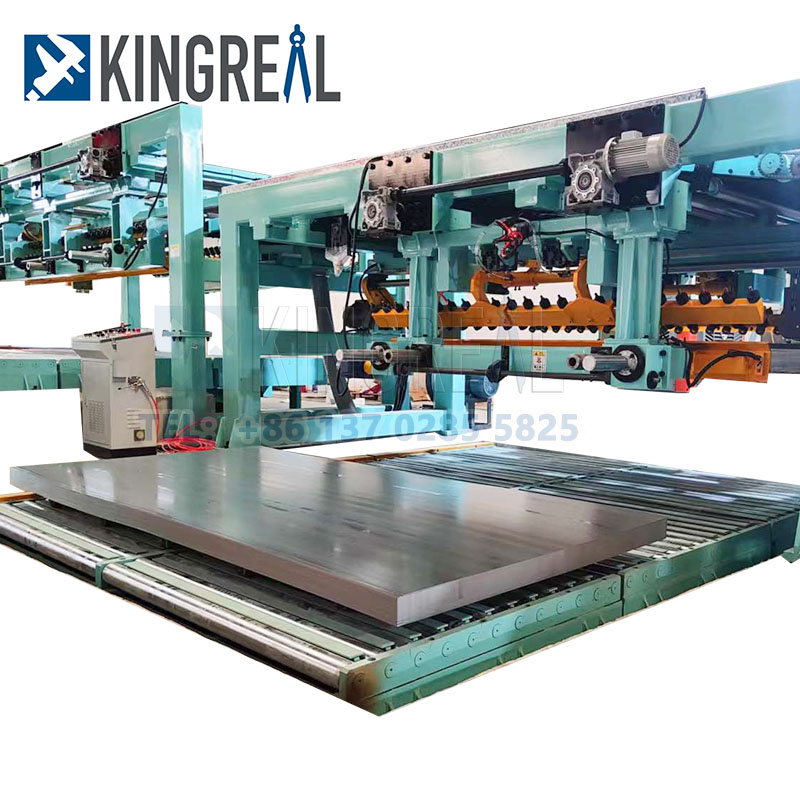

空気圧Sタック |
1ユニット |
|
9 |
油圧制御システム |
1セット |
（パーツリストは参照専用であり、顧客のニーズに応じてカスタマイズする必要があります。）
|
機械名 |
Sティーcutlにイギリスline |
|
コイル材料 |
鋼板（その他は供給することができます |
|
最大コイルの厚さ |
3mm |
|
最大コイル重量 |
1600mm |
|
最大コイルの高さ |
20トン |
|
コイルI.D |
508mm、610mm、760mm |
|
コイルo.d |
≤2000mm |
|
最大切断長 |
24m |
|
切断速度 |
60m/min |
|
耐性をカットします |
±0.01mm |
|
電気制御システム |
PLC自動制御 |

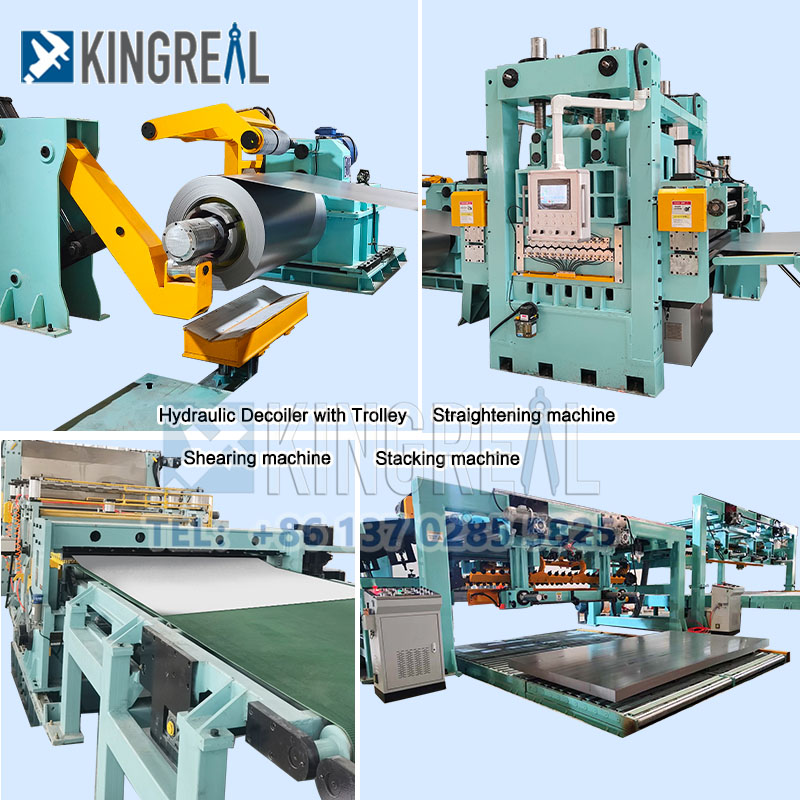

コイル積み車 - 油圧デコイラー - 給餌ガイドプレートフィッティング - ピンチマシン - ループ - 高速せん断 - スタック
|
コンポーネント名 |
説明 |
仕様 |
|

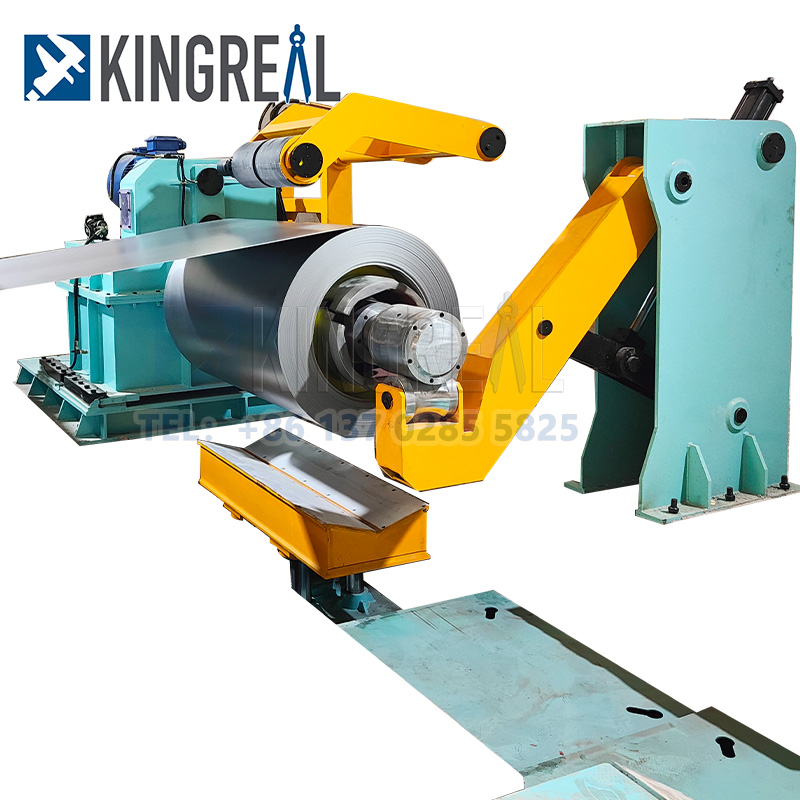

油圧デコイラー |
荷重セクションは、板金をせん断機に供給するために使用されます。 通常、油圧荷重メカニズムを採用します。これにより、自動荷重を実現し、センサーを介した荷重速度と位置を制御して、金属シートがせん断領域に正確に入るようにします。 |
1。パワー：7.5kw
2。速度還元剤：X95 2つのステージシクロイドピンホイール還元剤 |
|

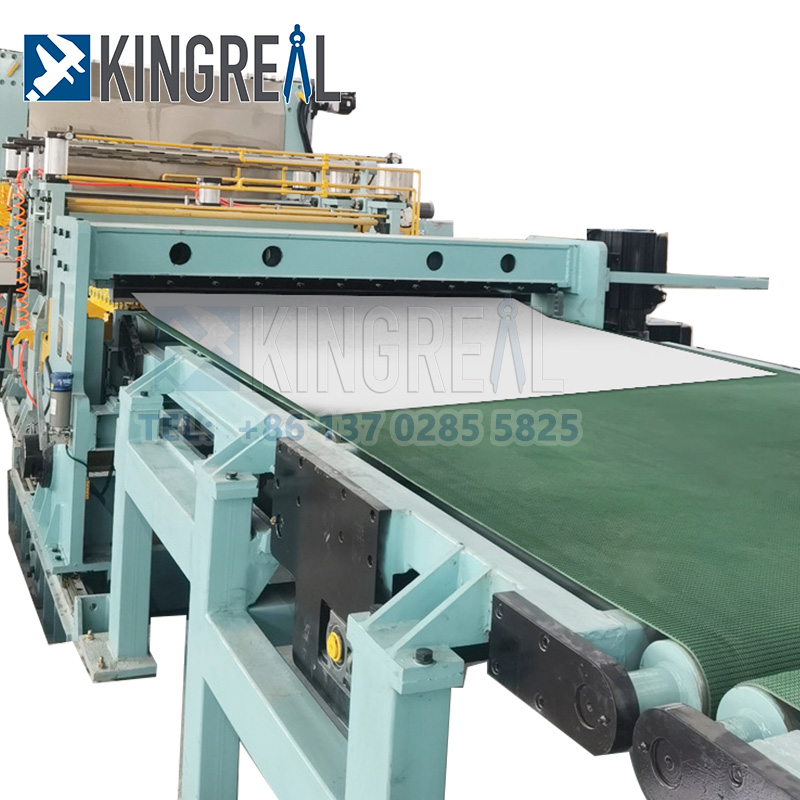

ハエせん断機 |
切削工具は、ヘビーメタルせん断ラインマシンの重要なコンポーネントであり、通常は上部ナイフと下ナイフで構成されています。ナイフは、高硬度と耐摩耗性を備えた高品質の合金鋼で作られています。
上部ナイフと下ナイフの間のギャップは、金属シートの厚さに応じて調整して、せん断効果とカットの品質を確保できます。 |
上の表を参照できます
12x2500油圧せん断22kW |
|
油圧システム |
ヘビーメタルせん断ラインマシンには、PLCコントローラー、タッチスクリーンオペレーターインターフェイス、センサーなどの高度な電気制御システムが装備されています。
制御システムを介して、機械の自動操作と監視を実現し、せん断パラメーターを調整して、せん断プロセスの安定性と安全性を確保することができます。 |
1。 フロー：L = 40L/min 2。 圧力：p = 12mpa 3。 パワー：7.5kw
|

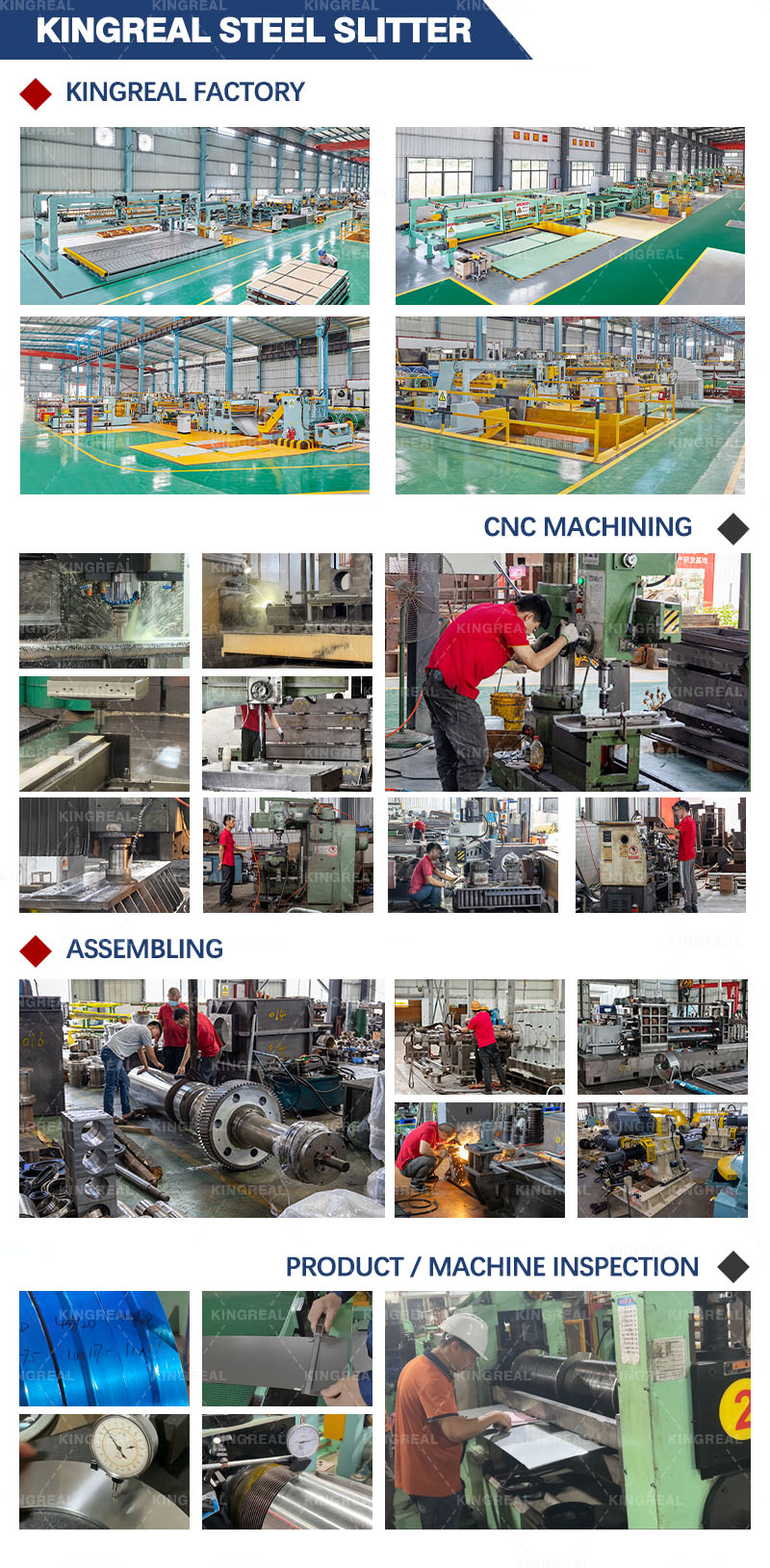

Kingrealには、フレームキャスティングショップ、CNCコントロールショップ、部品機械工場、アセンブリショップが含まれている独自の生産工場があります。機械の生産品質を確保するために、ライン全体が工場でテストおよび調整されます。 Kingrealは、すべての顧客が私たちの工場を訪問することを歓迎します。
2023 Kingrealは、さまざまな種類の輸送に成功しましたコイルスリッティングマシンサウジアラビア、ロシア、インド、トルコを含む国へのCTLライン機器。ここをクリックして、プロジェクトの詳細をご覧ください。
