現代の金属加工業界では、ループ状の長さのカットライン処理ユニット間の速度同期、張力制御、材料バッファリングに関連する課題を効果的に解決します。

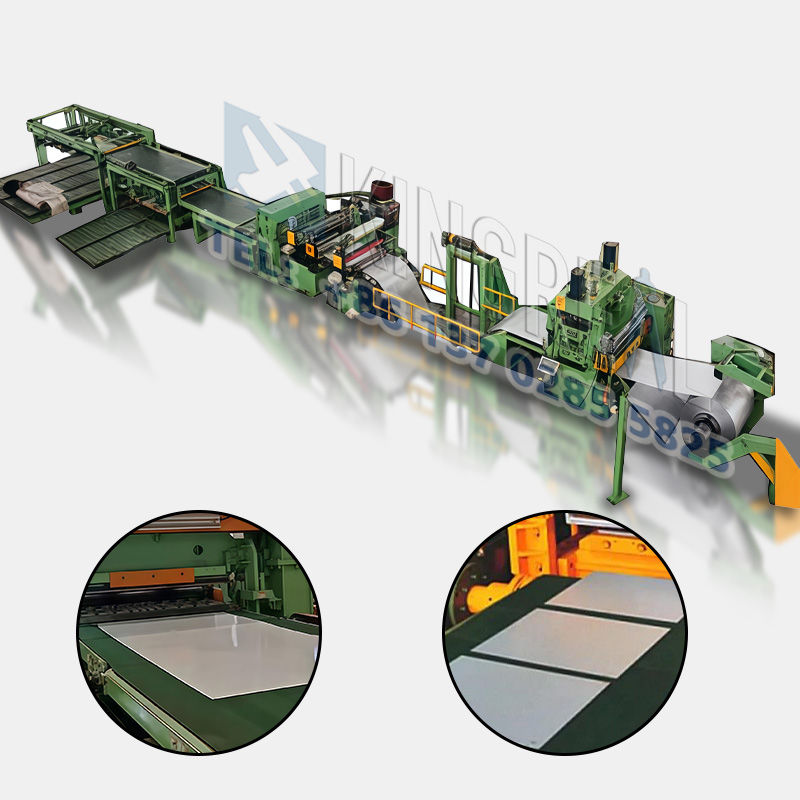

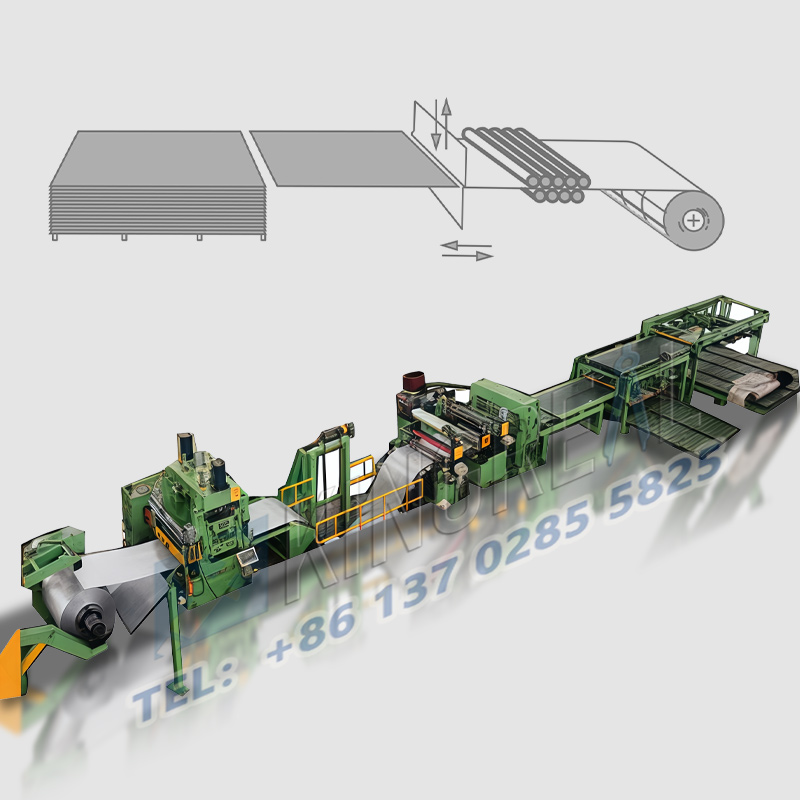

ルーピングカット・トゥ・レングスラインの核となる構成は、垂直昇降ルーパーテーブルと地下ルーピングピットを備えています。移行点にはゴムホイール移行構造を採用し、金属板表面と硬質部品との直接摩擦を防ぎ、傷やへこみなどの品質欠陥を完全に排除します。このシステムには3対の高精度光電センサーが装備されており、ピット内の鋼帯のたわみ位置と累積長さをリアルタイムで監視します。これらのセンサーは、専用の制御システムと連携してレベラーの動作速度をインテリジェントに調整し、ピット内の材料在庫を正確に管理することで、需要と供給の継続的なバランスを確保し、ライン全体の安定した稼働を維持します。
この記事では、ループ状の長さ調整ラインについて詳しく説明します。 |
 |
1. マテリアルのバッファリングと蓄積
の線の長さに合わせてループカットルーピングピットのストレージ容量を利用して、上流ユニットと下流ユニット間の動作リズムの不一致を解決します。剪断機が切断しているときの短い一時停止中、上流の巻き戻しおよびレベリングユニットを停止する必要はありません。連続的に供給される鋼ストリップは自然にピット内にたわみ、緩衝ゾーンを形成します。切断プロセスが完了すると、下流のフィードロールが急速に作動し、蓄積された材料をピットから一定速度で引き込み、ライン全体の同期動作を迅速に回復します。
2. ストリップ張力の安定化
ループ機構を持たずにラインの長さに合わせて切断される標準的な金属では、切断のためにラインが停止した瞬間に材料の張力が突然変動します。これにより、上流側と下流側のユニット間に引っ張り力が発生することが多く、引張変形、表面のしわ、ストリップの位置ずれ、エッジの波打ちなどの品質上の問題が発生し、最終製品の平坦度が大きく損なわれます。
対照的に、ループ状のカットツーレングスラインは、ループ領域内で自由にたわむ材料セクションを利用して、上流ユニットと下流ユニット間の張力干渉を完全に分離し、各セクションの張力と速度を独立して制御できます。上流のアンコイルおよびレベリングユニットは、一定のわずかな張力の下で動作し、コイル材料のスムーズで平坦な輸送を保証します。一方、下流側の切断長さ供給ユニットは、上流側の条件に影響されることなく、独立して調整された速度で動作し、2 つのセクション間の引っ張りや干渉を防ぎます。この安定した張力制御システムにより、長さ調整ラインのループカットによって製造されるシートの表面が平らで均一になることが保証され、変形欠陥が根本的に排除され、最終製品が外観と機械的特性の両方の基準を満たすことが保証されます。
3. 生産効率の大幅向上
ループ状の長さ調整ラインは、上流セクションでの高速で連続的な巻き戻しとレベリングをサポートし、下流の長さ調整ユニットは必要に応じて断続的に起動および停止し、非生産的なアイドル時間を大幅に削減します。
ループカット・トゥ・レングス・ラインの速度の利点は、厚板、幅広のコイル、および大量生産ラインを含む用途で特に顕著です。処理品質を損なうことなく動作速度を最大化し、単位時間あたりの出力を大幅に向上させます。これにより、シートあたりのエネルギー消費と人件費が効果的に削減され、工業規模のバッチ生産に最適です。
 |
 |
4. 正確な長さのカット精度
光電センサーを搭載しており、ループ状の長さのカットラインループピット内の鋼帯の材料レベルをリアルタイムで監視し、インテリジェントな閉ループ制御システムを構築します。ピット内の材料レベルが高くなりすぎると、システムは自動的に上流のレベリングおよび供給ユニットの速度を落とし、材料の蓄積を防ぎます。逆に、レベルが低下しすぎると、自動的に速度を上げて供給を補充し、十分な材料の備蓄を確保します。
この安定した材料供給は、下流のカット・ツー・レングス・サーボ・システムの正確な動作のための強固な基盤を提供します。これにより、不均一なシート長や公差の偏差を引き起こす一貫性のない送りなど、従来の装置に共通する問題が完全に解決され、長さに対するカット精度と全体的な材料歩留まりの合格率が大幅に向上します。
5. 廃棄物と摩耗の削減
ラインの長さに合わせてループ状にカットすることで、頻繁な機械の起動と停止に伴う衝撃負荷を回避します。これにより、ギア減速機、カップリング、アンコイラー拡張マンドレルなどのコア駆動コンポーネントが効果的に保護され、機器の故障頻度とメンテナンスコストが削減され、機器の耐用年数が延長されます。
さらに、ループ状のカット・ツー・レングスラインにより、急激な張力変動による素材の伸び、表面の傷、しわの発生などの問題を完全に排除します。これは、厚板や高張力鋼の高速加工時に特に有益であり、過剰な引っ張り力によって引き起こされるロールの磨耗や材料のスクラップを効果的に低減し、それによって材料の損失を最小限に抑え、経済効率を高めます。
6. 複雑な加工条件への適応性
薄いシートの単純で短い加工ラインにはループ構造は必要ありませんが、薄いシートは剛性が低く、緩衝のためのわずかな伸びに簡単に対応できるためです。長さに合わせてループカットするラインは、厚板、幅広のコイル、高張力鋼を含む複雑なシナリオで明確な利点をもたらします。厚い鋼板は剛性が高く、変形しにくいため、材料固有の伸びによる速度差を補償することはできません。代わりに、ループ状の定長カットラインのループピットの物理的な材料緩衝機能に依存して、必要な移動許容量を提供し、厚板せん断の特定の操作要件を満たします。卓越した適応性のおかげで、ループ状長さカットラインは、鉄骨構造物、家電部品、自動車板金、精密ハードウェアなど、さまざまな中級から高級の金属加工分野で広く使用されています。
仕様、カスタマイズされたソリューション、または機器の詳細について詳しく知りたい場合は、ループ状の長さのカットライン、いつでもキングレアル スチールスリッターまでお気軽にご相談ください！
