キングリアルスリッター 長さラインに合わせて精密カット

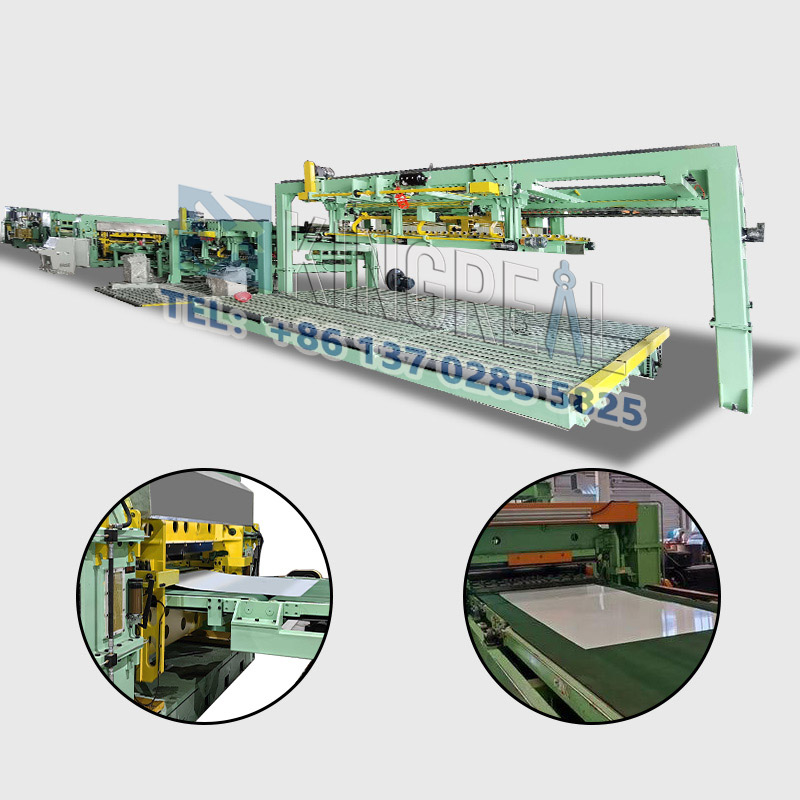

精密定尺ラインは主に、供給台車、アンコイラー、レベリングマシン、供給機構、シャーリングマシン、搬送装置、スタッキング装置で構成されています。カット・トゥ・レングス機には、シート材料を必要な幅に切断し、長さに応じたせん断を実行し、材料を積み重ねるスリッター機が装備されています。高精度定尺機は、機械・電気・油圧を統合した高性能製品です。高度な自動化、シンプルで信頼性の高い操作、高い長さ精度、優れたシート平坦性、きれいな積み重ねが特徴です。

長さに合わせてカットする機械の分類

1. 長さに切断できる板金の厚さに基づいて、長さに切断された鋼線は次のように分割されます。ライトゲージを線の長さに合わせてカット （加工厚さ0.2～3.0mm）とヘビーゲージ切断機(加工厚さ6～25mm)。

2. スリットされる金属原料の種類に基づいて、長さに合わせてラインを切断し、銅を長さに切断する機械に分けることができます。ステンレス鋼を線の長さに合わせて切断,冷間圧延板は線の長さに合わせて切断され、ケイ素鋼は長さに合わせて切断され、ブリキ板は長さに合わせて切断されます。

3.自動化の程度によって、次のように分類されます。ラインの長さに合わせて全自動でカット半自動切断機。

長さに合わせて精密にカットする機械のコンポーネント

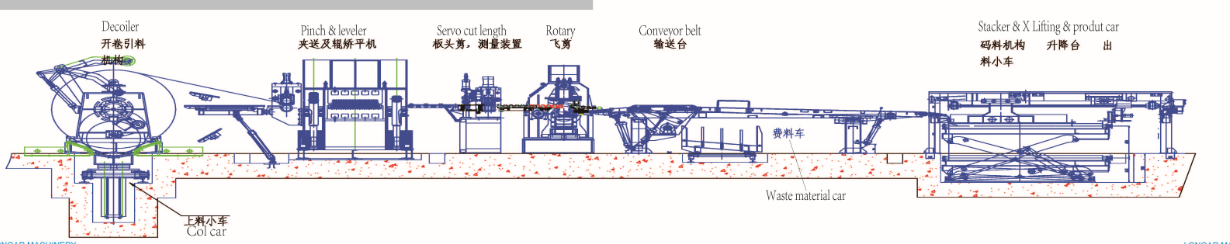

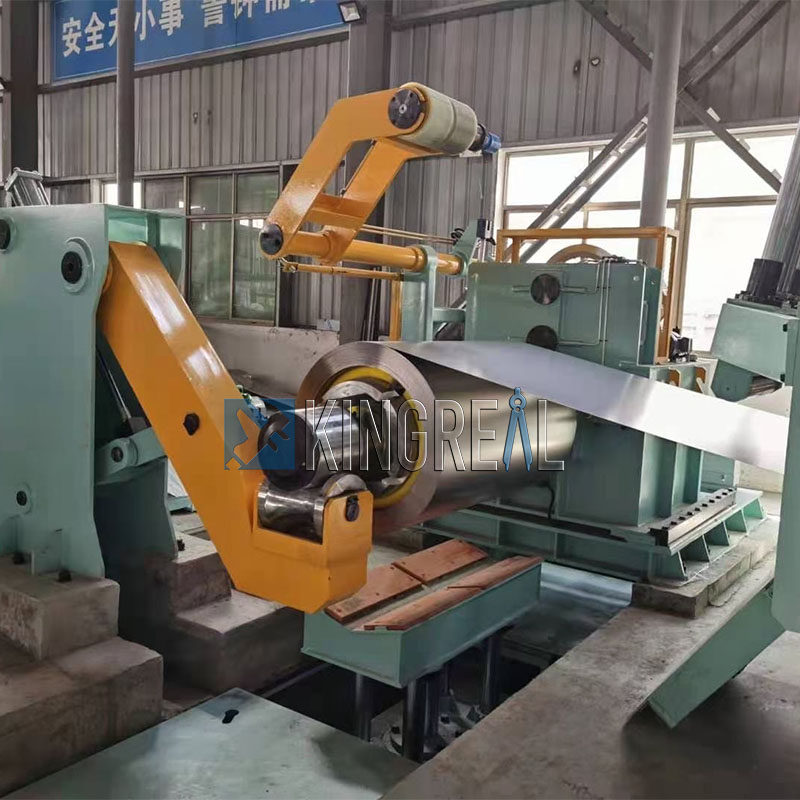

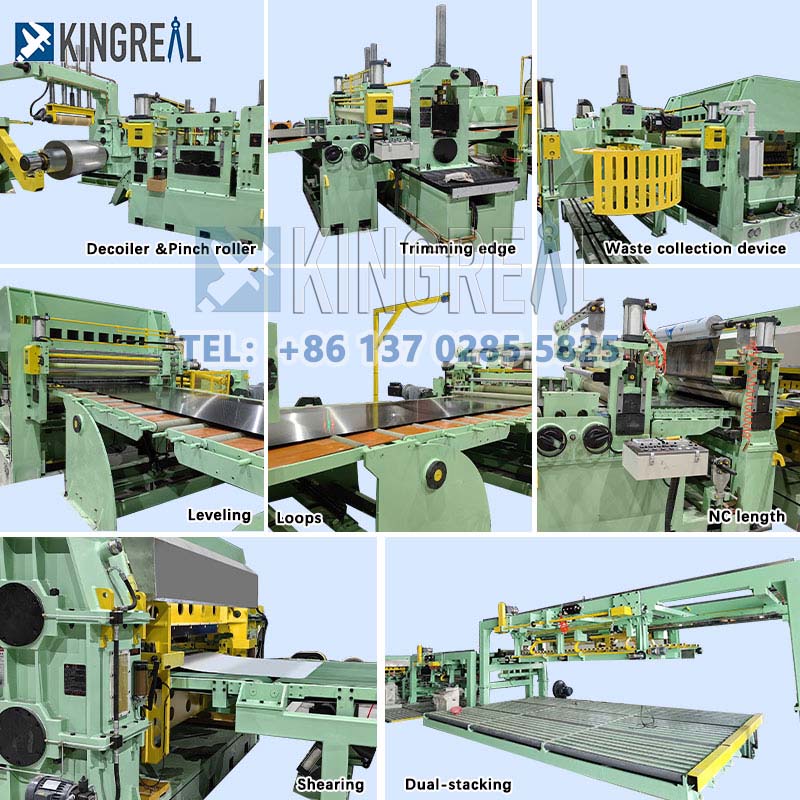

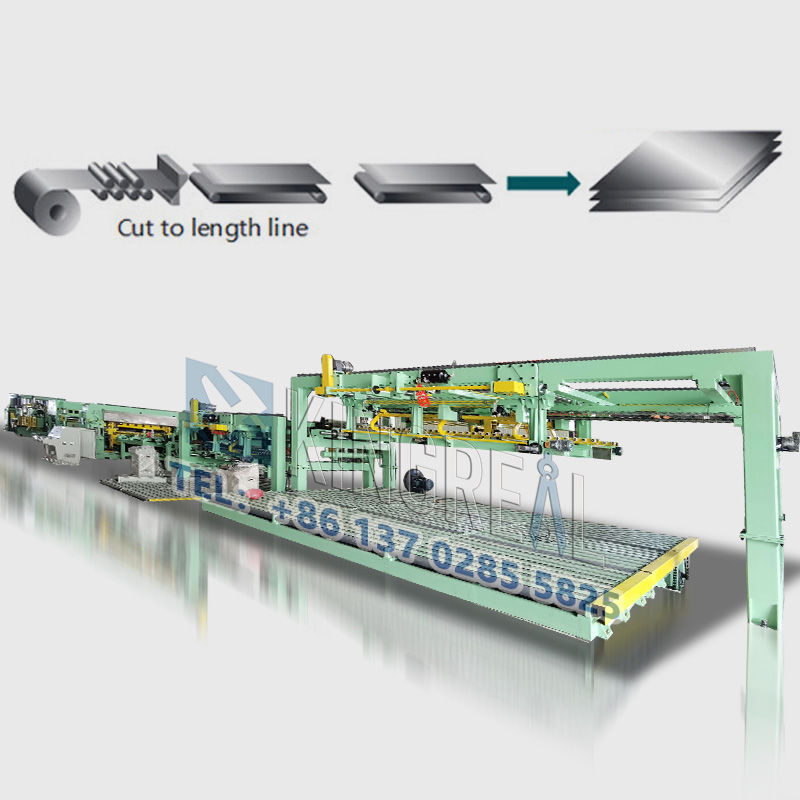

精密定尺切断機は、主にローディングトロリー、アンコイラー、レベリングマシン、フィード機構、シャーリングマシン、搬送装置、スタッキング装置で構成されています。生産ラインには、シート材料を必要な幅に切断し、長さ指定の切断を実行し、材料を積み重ねるスリッター機が装備されています。定尺ラインは機械・電気・油圧を統合した高性能製品です。高度な自動化、シンプルで信頼性の高い操作、高い長さ精度、優れたシート材料の平坦性、およびきれいな積み重ねが特徴です。

長さの線に合わせて精密にカットするための特性

「長さ調整ラインのパラメータは、顧客の生産要件に従って KINGREAL SLITER によって設計および製造され、高度にカスタマイズされた長さ調整コイル カット マシン ソリューション設計をサポートします。」

長さを正確にカットする機械の利点

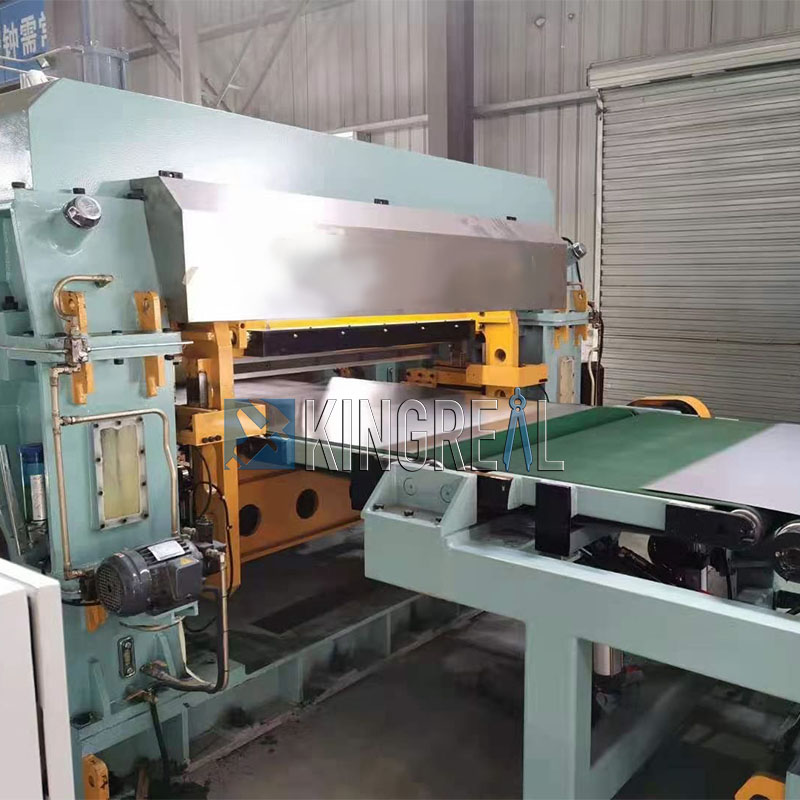

1/長さカットマシンは、油圧またはサーボ駆動システムと高剛性C型フレーム構造を組み合わせて、0.01mm範囲内の精度で切断作業を実行します。

2/Cut To Length Machineのデュアルサーボ送りシステムとロータリーエンコーダの組み合わせにより、送り精度±0.05mmを実現。油圧緩衝装置により切削振動が低減され、滑らかな鏡面仕上げが得られます。

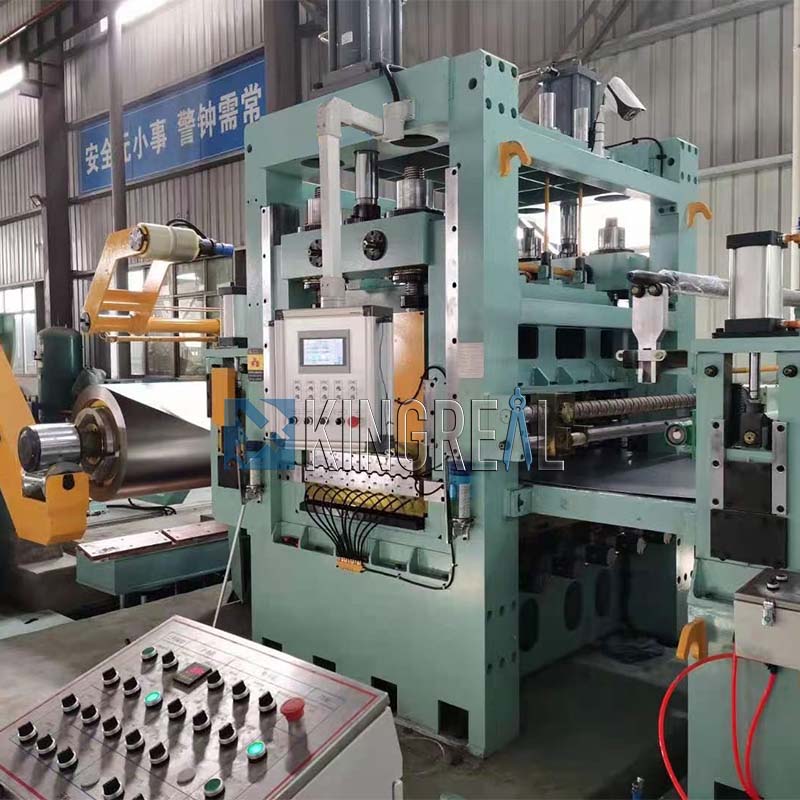

3/長さに合わせてカットするマシンは、6 ロールレベリングマシンを使用して、シート素材が平らで欠陥がないことを確認します。 3/長さカット機には端材をきれいに分離するスクラップ切断装置が装備されています。

4/長さに合わせてカットする機械: 自動スタッキングシステムは、事前に設定されたパターンに従って完成品をきれいに配置します。

よくある質問：

1/ 長さをカットするマシン用のスタックデバイスを選択するには?

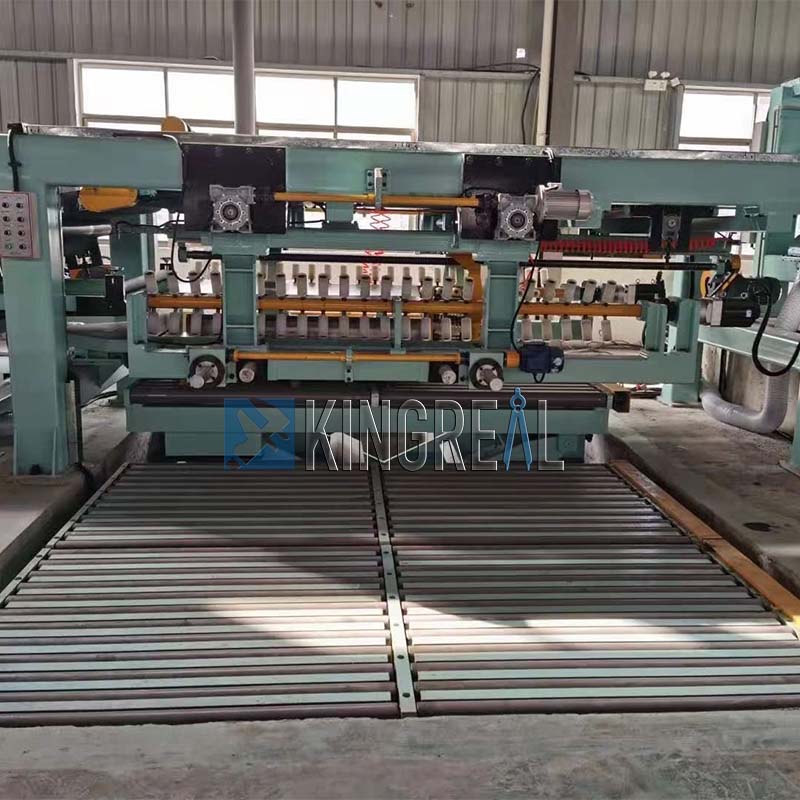

カット・トゥ・レングスラインの自動スタッキングシステムには、ガントリー型スタッキングとオープン型スタッキングの 2 つの構造構成があります。

ローラーコンベアと叩き装置を備えたガントリータイプの構造で、ローラーコンベアやベルトコンベアで搬送された鋼板を平台コンベアや油圧リフトにきれいに積み上げることができます。プレートの傷を効果的に防止する空気圧ブローシステムが装備されています。

左右の材料ガイドとエア叩き装置を備えたオープンタイプの構造で、コンベアローラやベルトコンベアで搬送される鋼板を油圧昇降台に積み上げることができます。

2/長さ調整ラインを正確にカットするにはどうすればよいですか?

ａ．長さ調整ラインを開始する前に、工作機械のハンドルと可動部品が適切に動作していることを確認する必要があります。

b.金属コイルは適切にクランプして固定する必要があり、レベリングおよび矯正装置が同時にオンになっていることを確認する必要があります。

c.材料をロードした後、中心の位置を確認し、穴の間隔が正しいことを確認する必要があります。

d.速度を変更するには機械を停止する必要があります。長さに合わせてカットする機械が稼働しているときは、素材に手で触れたり、金型やモーターに手で触れたりしてはなりません。

e.工作機械のレールや金型の上に工具、測定器、手袋などを置かないでください。

f.始動後は工作機械から離れないでください。完全な集中力で動作します。

3/長さのラインに精密カットの用途は何ですか?

自動車製造業界では、長さ調整ラインを使用して高張力鋼板を車体フレームに切断できます。新エネルギー産業では、モーターコア用のケイ素鋼板を正確に切断するために、長さ調整機を使用できます。

精密切断機は、機械的精度、電気的インテリジェンス、および油圧安定性を組み合わせた産業用機器であり、インテリジェント製造時代の金属成形プロセスのベンチマークとなっています。
