金属横切りラインの定義

金属クロスカットラインは巻き戻し、レベリング、測長、シャーリング、スタッキングなどの工程を行うことができます。この金属シートのクロスカット ラインは、主にアンコイラー、レベラー、長さ測定装置、長さに合わせてカットする機械、コンベア、スタッカー、および油圧、空気圧、および電気制御システムで構成されています。これらのコンポーネントを組み合わせることで、材料の供給とせん断操作の両方で高精度が保証されます。冷延・熱延炭素鋼、ブリキ、ステンレス鋼、表面コーティングを施した各種金属材料に幅広く対応する金属クロスカットラインです。

金属横断切断ラインの技術パラメータ

金属横切断ラインの特長

●精密切断：キングレアル スチールスリッター金属板クロスカットラインは、高精度測長装置とサーボ制御システムを搭載し、ミリ単位の位置決め精度を実現します。このようにして、最初から製品の品質の一貫性が保証されるため、カットシートは均一な長さ、バリや変形のないきれいで平らなエッジが保証されます。これにより、全体的な生産効率が向上し、さらなる処理プロセスの必要性が排除されます。この金属クロスカットラインの切断精度は、従来の手動切断技術と比較して 30% 以上向上しているため、寸法の差異によるスクラップ率が減少し、ビジネスにおける不要な材料の無駄が削減されます。 ●幅広い適用性:キングレアル スチールスリッター金属板クロスカットラインは、鋼、ステンレス、アルミ、銅などの多様な金属材料を薄板から中厚板まで効率良く加工できます。このシステムは、通常の金属板でも、特殊な表面処理が施された金属板でも、安定した信頼性の高い切断性能を提供します。さらに、金属クロスカットラインは、いくつかの分野の特定の製造基準に基づいて加工パラメータを変更できる柔軟性を備えているため、幅広い生産需要に対応できます。 1 台のユニットで複数の種類のシートを処理できるため、定期的にマシンを切り替える必要がなくなり、企業の設備投資費用が削減されます。

●効率の向上：KINGREAL STEEL SLITER 金属板クロスカットラインは、コイルの巻き戻しとレベリングから正確な長さ測定、せん断、積み重ねまで、ワークフロー全体にわたる完全自動化を実現します。手動による処理手順を完全に排除することで、手動での切断時間を大幅に (通常は 60% 以上) 短縮し、手順全体で物理的な介入を必要としません。大量生産環境に最適な単一の金属クロスカット ラインにより、企業は 1 日あたりの生産量で従来の手動方法の 5 ～ 8 倍の注文を迅速に処理できます。 ●コスト削減：精密な切断技術を活用した KINGREAL STEEL SLITTER 金属板クロスカットラインは、板金の無駄を最小限に抑え、材料利用率を 10% ～ 15% 向上させます。長期的には、これは企業にとって原材料コストの大幅な節約につながります。さらに、自動化された操作により労働力の必要性が軽減され、人的ミスによる損失が軽減されます。このシステムは、安定したパフォーマンス、低い故障率、最小限のメンテナンスコストにより、企業が従来の処理方法と比較して全体の運用コストを 20% 以上削減するのに役立ち、それによって経済的利益と生産効率の両方の向上を実現します。 ●カスタマイズサービス:加工要件は企業ごとに異なることを認識し、KINGREAL STEEL SLITER 金属横断切断ラインは完全にカスタマイズ可能な設計を提供します。当社は、シートの長さ、幅、厚さに関する特定のお客様の要件、および生産環境の実際の要求に基づいて、独自の金属シート クロスカット ライン ソリューションをカスタマイズできます。小規模な加工工場でのバッチ生産であっても、大企業内の大規模な加工作業であっても、当社の金属横断ライン ソリューションは正確で完璧なフィット感を提供します。

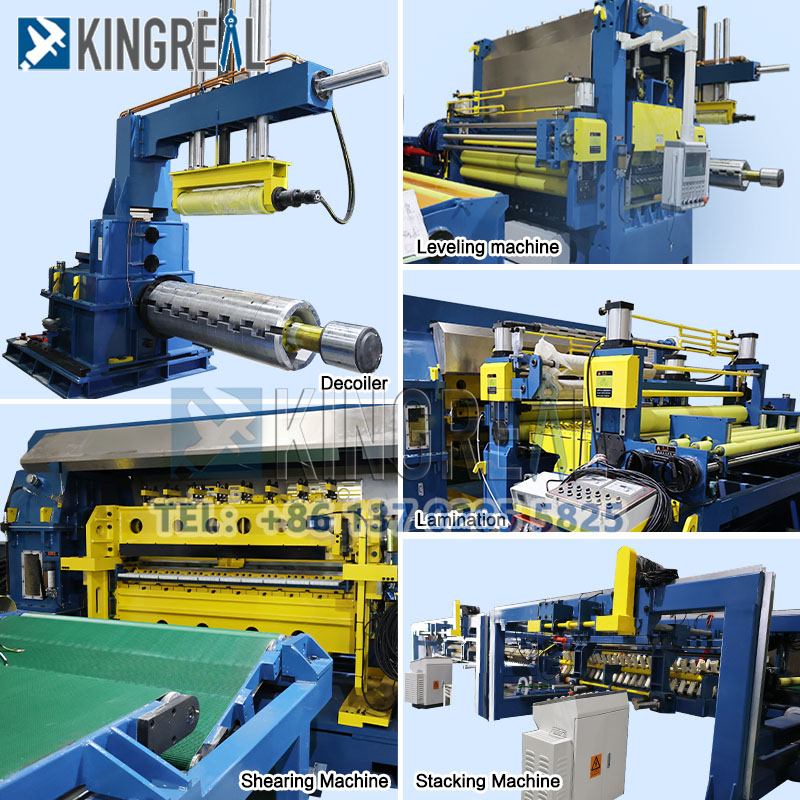

金属横切断ラインの主要コンポーネント

アンコイラー:デコイラーを使用すると、処理を待っている複数のコイルをローディングステーションで事前にロードできるため、コイルを切り替えるために頻繁に生産を停止する必要がなくなり、生産の継続性が大幅に向上します。このユニットはシングルヘッドまたはダブルヘッド構成で利用でき、お客様の生産量とコイル仕様に基づいた柔軟なオプションを提供します。ダブルヘッド構成により、1 つのコイルを準備しながら次のコイルを同時に処理できるため、24 時間の中断のない生産が容易になります。

レベラー:コイル状に巻かれた状態の板金は湾曲やしわなどの問題が発生しやすく、その後の切断精度が損なわれる可能性があります。 KINGREAL STEEL SLITER 金属板クロスカットラインに統合されたレベラーは、2HI、4HI、6HI ローラー構造を含むさまざまな設計オプションを備えており、処理される板金の特定の厚さと材料特性に基づいて柔軟に選択できます。レベリングローラーには特殊な硬化処理を施し、HRC55～60の硬度を実現しています。これにより、優れた耐摩耗性と長寿命が得られ、摩耗や変形に対する高い耐性が保証されます。さらに、レベリングローラーのギャップ調整機構は手動、油圧、モーター駆動の3種類から選択可能で、使いやすさに優れています。これにより、板金のしわや湾曲を正確に除去し、絶対的な平坦性を確保し、その後の精密切断のための強固な基盤を築くことができます。

NCサーボフィードローラー/エンコーダー:送り精度は金属クロスカットラインの切断精度に直接影響します。 KINGREAL STEEL SLITER 金属シート クロスカット ラインは、AC サーボ モーター (または AC 可変周波数ドライブ) によって駆動される、一対の高精度フィード ローラーを利用します。これらのローラーは、事前に設定された長さパラメータに基づいて正確なシート送りを実行し、迅速な位置決めと非常に高い精度を実現し、送り誤差は ±0.1 mm 以内に制御されます。供給ローラー間のギャップは空気圧シリンダーによって制御され、シートの厚さの変化に合わせて自動的に調整されるため、材料への損傷が防止されます。 「張力」モードで動作している場合、シートの長さの測定はエンコーダ アセンブリによって処理されます。このコンポーネントは、送り長さをリアルタイムで監視し、カットシートの各セグメントの寸法が正確でエラーがないことを保証します。

シャーリングユニット:金属クロスカットラインの中核となる加工コンポーネントとして、このユニットはコイル状の金属を必要な長さの個々のシートに切断する役割を果たし、それによって製品の最終品質を直接決定します。キングレアル スチールスリッターは、フライシャー、スイングシャー、ロータリーシャー、固定シャーなど多彩なシャー方式を備えており、材料の種類、厚さ、必要な切断速度に応じて柔軟に選択できます。高速切断でも精密切断でも、バリや変形のないきれいな平らな刃先を常に生み出します。シャーリングユニット内のブレードは高強度で耐摩耗性の素材で作られており、精密機械加工が施されています。これにより長寿命が保証され、ブレードの交換頻度が減り、メンテナンスコストが削減されます。

搬送ユニット：KINGREAL STEEL SLITTER 金属板クロスカットライン内の搬送ユニットはスムーズに動作し、速度を調整できるため、輸送中の金属板の傷や衝突などの問題を効果的に防止できます。搬送ユニットは完全に自動で動作し、手動介入を必要とせず、カットシートをシャーリングステーションから迅速に搬送します。これにより、金属クロスカットラインの稼働継続が保証され、全体的な生産効率がさらに向上します。

スタッキングユニット:スタッキング段階は、完成した金属シートの保管とその後の利用に直接影響します。 KINGREAL STEEL SLITER 金属シート クロスカッティング ラインは、さまざまな材料や仕様のシートの積み重ねに対応するために、顧客の要件に基づいて選択できるオプションの空気式または電磁式スタッキング ユニットを提供します。このユニットには特殊なエアブロー機構が装備されており、積層プロセス中の表面の傷を効果的に防止し、シートの表面仕上げを維持します。この機能は、表面コーティングを施した金属板の加工に特に適しています。さらに、このシステムは縦方向と横方向の両方のスタッキング モードをサポートしており、利用可能な保管スペースとシートの寸法に基づいて柔軟に調整できます。結果として得られるスタックはきちんとしていて安全であり、その後の倉庫保管、輸送、使用が容易になります。

キングレアル スチールスリッター 金属横切断ラインを選ぶメリット

深い業界経験:キングレアル スチールスリッターは、金属板クロスカットラインの設計と製造における20年以上の経験を活かして、金属板クロスカットラインの分野を深く開拓してきました。当社は、各クライアントの生産要件と業界の問題点を深く理解しており、金属板のクロスカットラインの技術トレンドを正確に予測し、業界の需要に正確に適合する高品質の装置を設計することができます。

厳格な品質保証:KINGREAL STEEL SLITTER 金属横切断ライン内のすべてのコンポーネントと製造ステップは、厳格な検査を受けます。原材料の調達から装置の組立、試運転に至るまで、全工程において高水準の品質管理を徹底しています。これにより、すべての金属シートのクロスカットラインが安定して稼働し、優れた耐久性を実現できるため、装置の故障率が最小限に抑えられ、お客様の生産ダウンタイムの損失が軽減されます。

グローバルサービス:キングリアル スチール スリッターは、高品質の金属横断切断ラインと包括的なサポート サービスを世界中のさまざまな国と地域のお客様に提供しています。設備のご相談から機種選定、据付、試運転、メンテナンスまで迅速に対応し、お客様の生産スケジュールに絶対の遅れを生じさせず、安心してお任せいただけます。

費用対効果の高いソリューション:KINGREAL STEEL SLITTER は、当社の金属シート クロスカット ラインの品質と性能に妥協を許さず、生産プロセスを最適化し、製造コストを削減し、費用対効果の高い金属クロスカット ライン ソリューションを提供します。これにより、企業は高品質の金属板クロスカットラインを手頃な価格で入手できるようになり、金属クロスカットラインへの初期設備投資を大幅に削減できます。

包括的な技術サポート:KINGREAL STEEL SLITER は、金属板クロスカットラインの設置、試運転、メンテナンスに関して即時支援を提供できるよう、専任の技術チームを常駐させています。また、当社は定期的な操作トレーニングとメンテナンスのガイダンスを提供し、お客様が装置の操作技術を迅速に習得し、メンテナンス手順を標準化できるように支援し、金属クロスカットラインが一貫して最高のパフォーマンスで動作し、その潜在的な操作能力を最大限に発揮できるようにします。

金属横切断ラインについてのよくある質問

Q1: 金属板クロスカットラインの設置支援サービスはありますか?

A1: はい。 KINGREAL STEEL SLITTER チームは、お客様にオンサイト金属クロスカットライン設置サービスを提供します。当社の専門技術者がお客様の工場を訪問して指導し、板金クロスカットラインの設置と試運転に全責任を負い、問題なくスムーズに稼働するように指導します。さらに、お客様が金属クロスカットラインの使用にすぐに慣れることができるよう、基本的な操作トレーニングを提供します。

Q2: カスタマイズされた金属シートのクロスカットラインサービスを提供していますか?

A2: はい。 KINGREAL STEEL SLITTER は、業界における長年にわたる深い専門知識により、カスタマイズされた金属横切断ラインの設計において豊富な経験を持っています。当社は、ロシアやインドネシアを含む多くの国や地域のクライアント向けに、特定の工業生産要件を満たす独自の金属板クロスカットライン製造ソリューションの設計に成功してきました。ニーズが特定の寸法、材料の互換性、または機能のアップグレードに関係する場合でも、当社のソリューションはお客様の正確なニーズに合わせて正確に調整されます。

Q3: 金属クロスカットラインを最大限かつ効率的に活用するにはどのような対策を講じるべきですか?

A3: キングリアル スチール スリッター金属板クロスカット ラインに必要な予防保守には、主に次のものが含まれます。機械コンポーネントを定期的に洗浄して、金属クロスカット ラインの表面と内部の両方から金属の削りくずやほこりを除去し、それによってコンポーネントの摩耗を防ぎます。動作精度を確保するために必要に応じてさまざまなアセンブリを正確に調整します。そして、耐用年数を延ばすためにすべての可動部品が適切に潤滑されていることを確認します。 KINGREAL STEEL SLITER 技術チームは、詳細な運用ガイドラインを提供し、システム メンテナンスに関する強力な支援を提供し、クライアントがメンテナンス手順を標準化して金属板クロスカット ラインのパフォーマンスを最大化できるよう支援します。

Q4: 金属クロスカットラインは大規模な量産作業に適していますか?

A4: はい。金属シートのクロスカットラインを設計する際、KINGREAL STEEL SLITTER は高効率と高い生産能力を達成するだけでなく、生産プロセス全体を通じて優れた精度と再現性を確保することにも重点を置いています。この金属横断切断ラインは、手作業による介入を最小限に抑えた完全に自動化された操作を特徴としており、連続生産を可能にし、製造効率を大幅に向上させます。大規模な加工や製造に関わる幅広い業界での使用に最適です。
