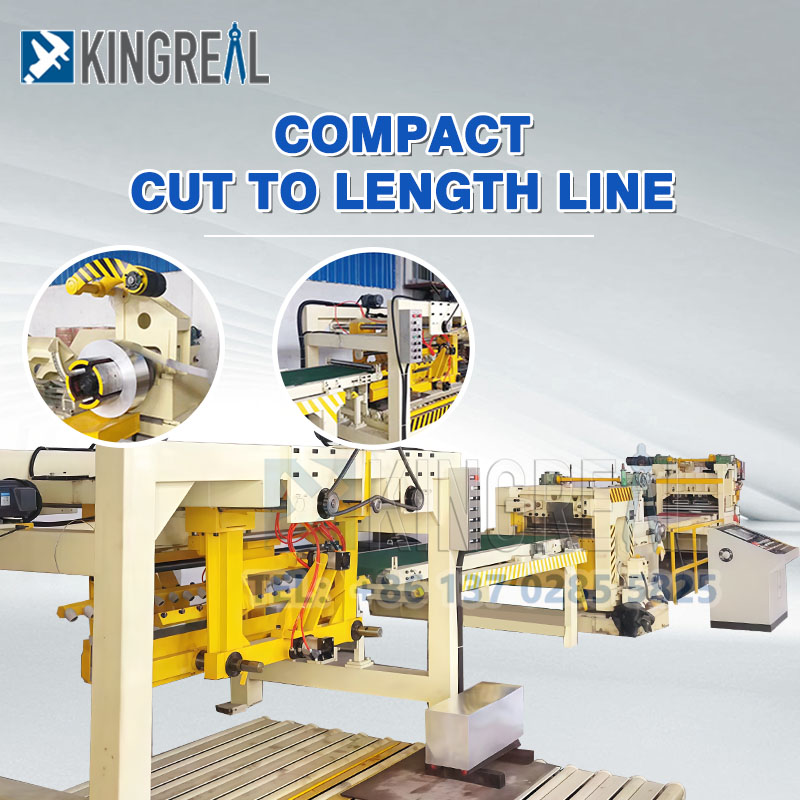

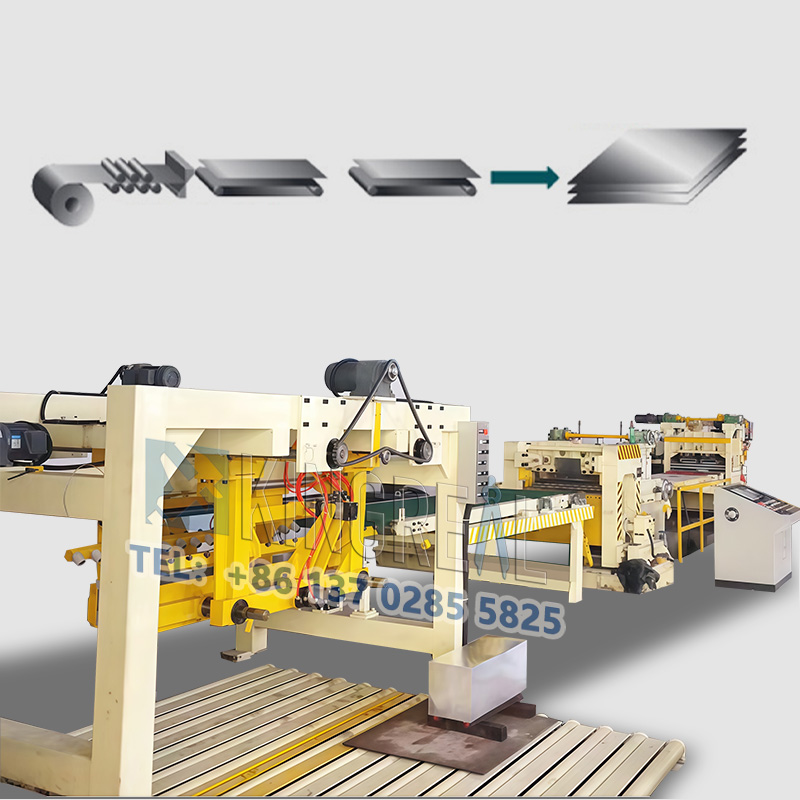

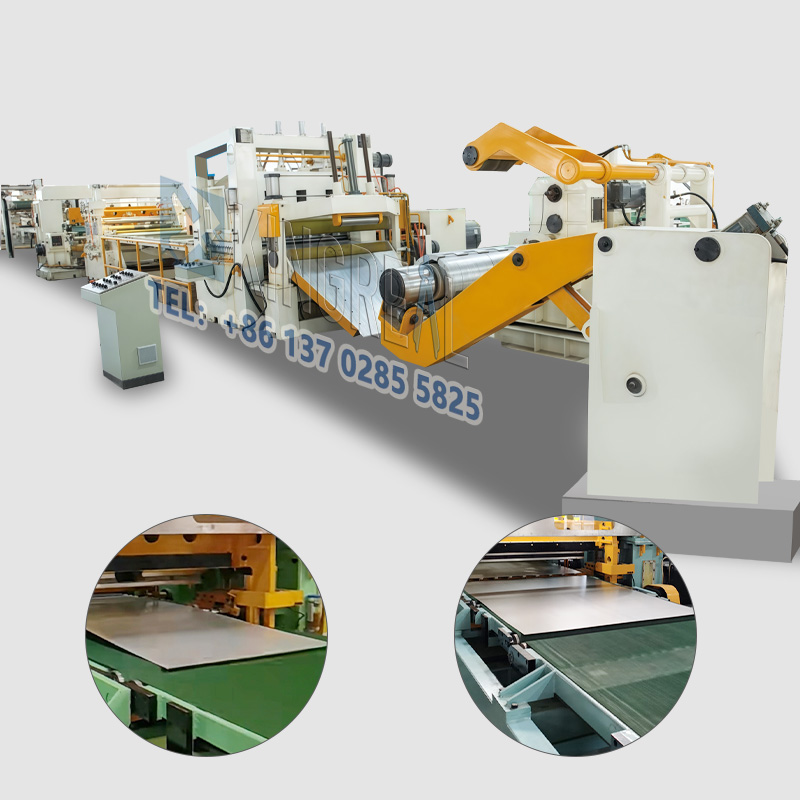

コンパクトな長さカットマシンの説明

KINGREAL STEEL SLITER コンパクトな長さに合わせて切断する機械は、小規模生産や効率要件が比較的低い顧客向けに設計されています。アンコイリング、レベリング、シャーリング、スタッキングの4つの主要セクションで構成され、クロム鋼、亜鉛メッキ、アルミ板、冷間圧延鋼材などの幅広い金属材料を効率的かつ高精度に加工します。標準的な金属長さカットラインと比較して、長さカットラインのコンパクトなデザインは設置面積を大幅に削減し、小規模なワークショップや生産ラインに理想的な選択肢となります。 このコンパクトな長さ切断機は、最大生産速度 20 m/分を誇り、特定の生産ニーズに合わせて速度を調整できるため、さまざまな生産シナリオに適応する機械の柔軟性が保証されます。これらのコンパクトな長さにカットされたラインは、優れたパフォーマンスと優れた柔軟性を提供します。

コンパクトな長さにカットするマシンのパラメータ

コンパクト長さカットマシンの特長

1. ラインの長さに合わせて自動コンパクトカット

KINGREAL STEEL SLITTER コンパクトな長さ切断機は、高度な自動化機能を備えており、事前に設定した数量と任意の長さに切断できます。操作は非常に簡単です。ユーザーは PLC コントロール パネルから必要なパラメータを入力するだけで、システムが生産プロセス全体を自動的に完了します。さらに、エンコーダ信号のフィードバックにより製品の長さがリアルタイムに表示され、切断されたすべての板金が仕様を満たしていることが保証されます。

PLC コントロール パネルは、完成したコイルの全長の計算にも役立ち、生産管理とデータ ログが容易になります。この高度に自動化された設計により、手動介入の必要性が大幅に軽減され、生産の一貫性と効率が向上します。

2. 効率的なコンパクトな長さのライン作業

KINGREAL STEEL SLITTER コンパクトな長さに合わせて切断する機械は、効率を念頭に置いて設計されています。高性能の油圧システムと冷却システムを装備しており、コンパクトな長さに合わせて切断されたラインが 20 ～ 22 時間の連続運転でも安定性を維持できます。これにより、高生産量と高い生産速度が必要な鉄鋼生産プラントに最適です。

コンパクトな長さカットラインで使用される合金鋼ローラーは、精密 CNC 機械を使用して機械加工され、耐摩耗性と寿命を高めるために硬質クロムメッキが施されています。 SKD11 鋼で作られ、55 ～ 60 HRC の硬度に熱処理されたシャー ブレードは、切断操作全体を通してかみそりの刃を保証します。これにより、コンパクトな長さに合わせて切断する機械の高速剪断操作に加えて、優れた板金切断精度、正確な角度、最小限のバリが保証されます。

カスタム設計のコンパクトな長さのカットライン

キングリアル スチール スリッターの顧客の個別のニーズをより適切に満たすために、キングリアル スチール スリッターは、コンパクトな長さの切断機向けにカスタマイズされた製造ソリューションを提供します。設計プロセス全体を通じて、KINGREAL STEEL SLITER はお客様の特定の生産要件に基づいて各機械コンポーネントをカスタマイズします。

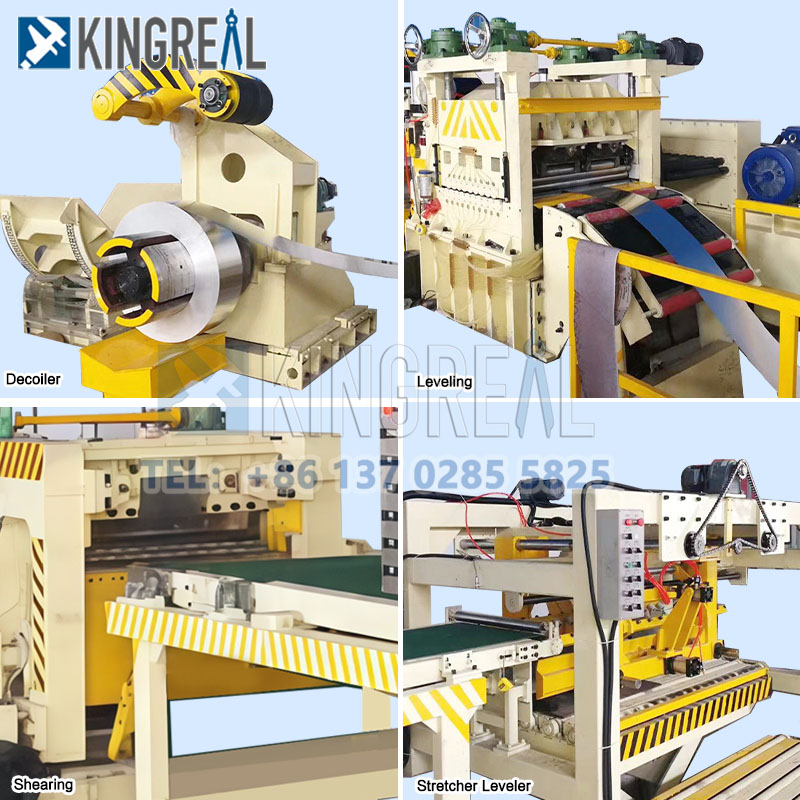

(1)長さラインに合わせてコンパクトにカットするためのアンコイラー

コンパクトな長さに切断する機械の最初の段階はデコイラーであり、その後の手順の効率と品質はその性能に依存します。 KINGREAL STEEL SLITER アンコイラーは、特定の顧客のニーズを満たすように設計されており、さまざまなコイルの厚さ、重量、内径および外径、その他の特性に合わせて調整できます。お客様はシングルアームまたはデュアルアームのデコイラー オプションを選択することもできるため、製造要件に応じて適切なデコイラーの配置を選択できます。

かなり小さなコイルを扱うシングルアーム アンコイラーは、小規模な作業場に最適なシンプルなデザインです。一方、デュアルアームデコイラーは、より重いコイルやより大きなコイルをより適切に処理できるため、安定性が向上し、生産効率が向上します。この適応性のある設計により、消費者はスペースを最大限に活用し、長さに応じたコンパクトな切断ラインの設置面積を最小限に抑え、製造中の安全でシームレスな巻き戻しを保証できます。

(2)長さの線をコンパクトにカットするレベリングマシン

レベリングマシンは、金属材料の理想的な平坦度を実現するためのコンパクトな長さの切断機の重要な部分です。 KINGREAL STEEL SLITTER の設計により、お客様は希望するシート表面の平坦度に応じてローラーの数とレベリングの程度を選択できます。ローラーの数を増やすと、平準化の結果が向上します。したがって、レベリング公差を修正して適合させることができます。

たとえば、自動車産業などの困難な用途では、レベリング マシンにさらに多くのローラーを設定して、表面の平坦性が産業要件に一致することを保証できます。顧客は、平坦度をあまり必要としない用途では、より少ないローラーを選択することができるため、コンパクトな長さのライン費用を削減できます。さらに、レベリングマシンの設計により、ユーザーはさまざまなコイルの厚さに合わせて最適化することができ、さまざまな材質や厚さの材料に対して理想的なレベリング結果が保証されます。

(3) ラインの長さに合わせてコンパクトにカットできるカッティングステーション

切断ステーションは、コンパクトな長さに合わせて切断する機械の中核コンポーネントであり、製品の切断品質に直接関係します。キングレアル スチールスリッターでは、フライングシャーリング、スイングシャーリング、ロータリーシャーリング、固定シャーリングなど、さまざまな形状やサイズの切断ニーズに対応するさまざまなシャーリング方式をお客様に提供しています。お客様は、特定の生産タスクに基づいて最適な生産効率を達成するために、シャーリング方法をカスタマイズできます。

-フライシャーリング：高速切断に最適で、高い生産速度でも高い切断精度を維持できるため、大量生産に適しています。

・スイングシャーリング：複雑な形状の切断に適しており、特に長方形、台形、平行四辺形など多様な形状の切断要求に柔軟に対応します。

・ロータリーシャーリング：回転刃を用いてシャーリングを行うため、高い切断角が要求される用途に適しています。

-固定シャーリング: 切断速度が遅く、加工には機械のダウンタイムが必要です。

(4)長さラインに合わせてコンパクトにカットできるスタッカー

スタッカーは、コンパクトな長さにカットされた機械で仕分けおよび積み重ねる際に重要な役割を果たします。 KINGREAL STEEL SLITER スタッカーは、お客様の生産ニーズに合わせてカスタマイズすることもできます。お客様は、さまざまな生産規模や生産ペースのニーズに合わせて、適切なスタッカーの数と出力速度を選択できます。

たとえば、大量生産環境では、スタッキング効率を向上させ、切断された金属シートを迅速に仕分けし、ダウンタイムを最小限に抑えるために複数のスタッカーが必要になる場合があります。一方、小規模生産では単一のスタッカーを選択できるため、コンパクトな長さのラインへの投資と運用コストが削減されます。また、スタッカーの操作性も考慮した設計により、完成品の取り扱いや整理が容易になり、作業効率が向上します。
