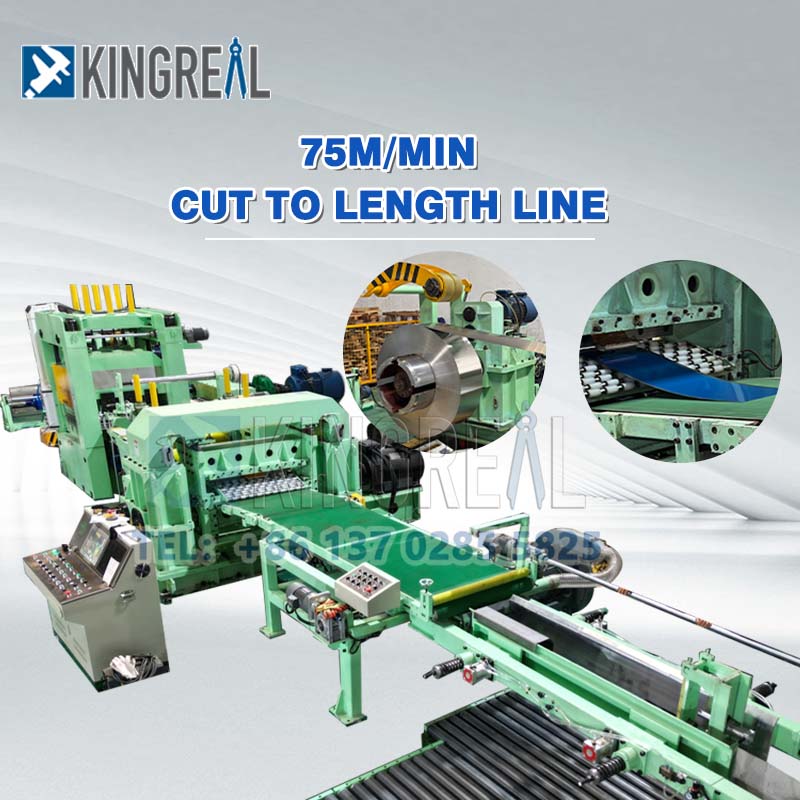

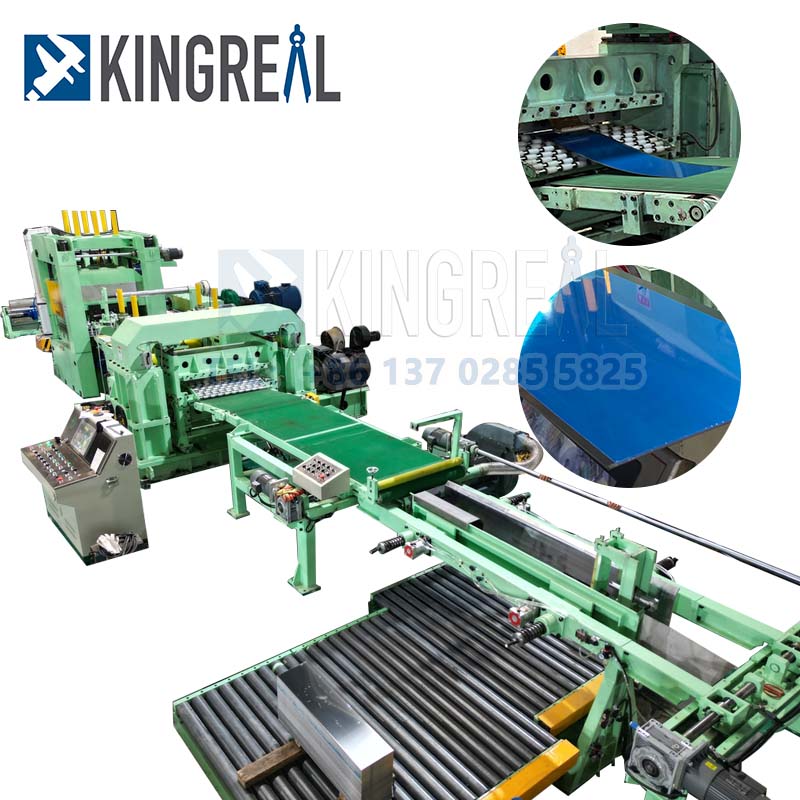

長さの線にカットされたコイルの説明
KINGREALは、さまざまなニーズに応じて指定された長さのプレートに正確に切断するための切断ラインを提供しており、ステンレス鋼、金属鋼、シリコン、熱間圧延および冷間圧延などのさまざまな仕様および材料のコイルに適しています。 。
キングリアル コイルカット ラインフィードトロリー、デコイラー、ストレートナー、サーボフィーダー、フライシャーリングマシン、アンローディングテーブル、自動スタッキングテーブルなど。カット・トゥ・レングスラインに構成されている設備は固定ではなく、KINGREALはお客様のニーズに応じてカスタマイズされた生産機械を生産することができます。
長さカット生産ラインの設備構成
・油圧コイル車
- 油圧アンコイラー
- 油圧式入口ガイド
- 4/6高レベリングマシン
- サイドガイドプーリー
- CNCサーボ送り矯正機
- 切断機
・コンベアテーブル
- 油圧昇降テーブル
- 車の積み下ろし

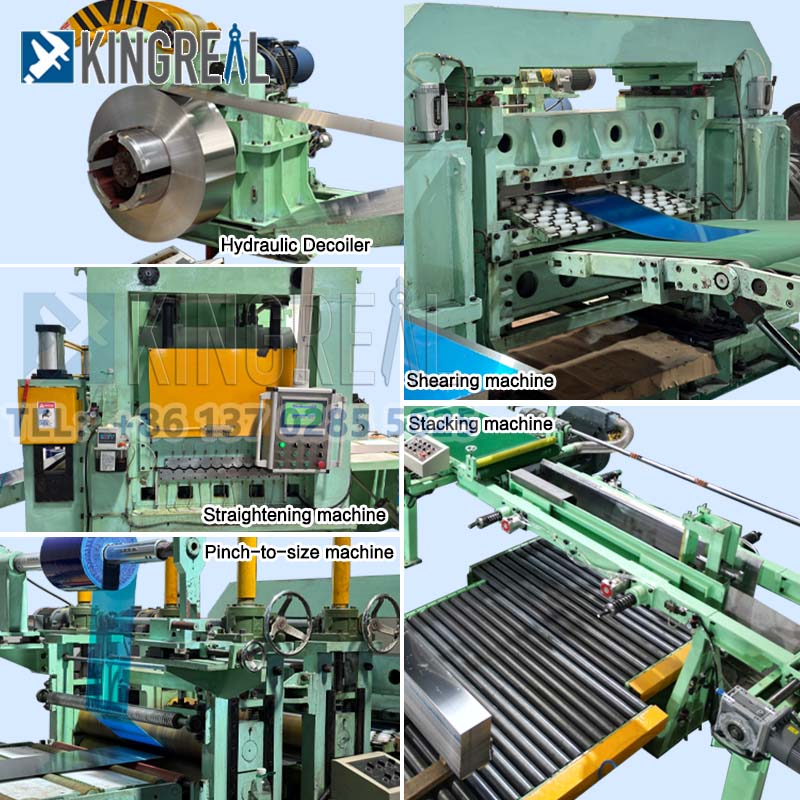

コイルカットラインの主な構成要素
重いコイル材料の場合、KINGREAL はコイル積み込み用のトロリーを提供できます。トロリーは水平および垂直に移動できるため、スチール コイルをアンコイラーに簡単に入れることができます。
CTLラインデコイラー部は4本のガイド支柱を備えた油圧シリンダーにより垂直方向に駆動され、水平方向の移動は揺動モーターにより駆動されます。 1～5トン（最大）まで積載可能です。
工程に入ってすぐに荒板やガイドの矯正が可能です。
機械構造：2列のレベリングローラー、2列の中間ローラー、2グループのローラー、駆動ユニット、2つのピンチフィードローラー、フレームで構成されます。
各ロールの両端にはドライブ ロール ピン ベアリングが付いています。17 個のレベリング ロール、すべてのメイン ドライブ ロールは小型、直径 65、ローラーの距離は 70 です。中間ロール 19 個、直径 65。 2ピンチロールERS上面ポリウレタンコーティングでシートを防ぎます。サポート ローラーの 2 つのグループ (各グループに 3 つずつ、小さいサイズ)。
両側の垂直ローラーは、ストリップを矯正装置と切断機に導くために使用されます。
両側の垂直ローラーはネジで調整します。幅の範囲は500～1500mmです。

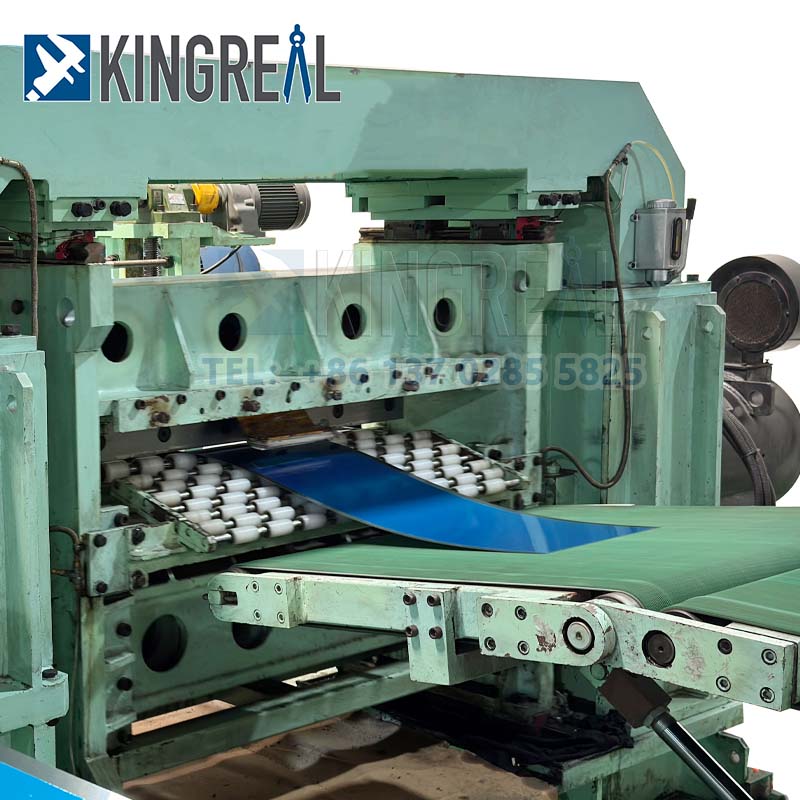

Cut To Lengyh シャーリングモード: 油圧上下シャー、フィーダーダイレクト信号自動シャー
ギャップ調整設計の切断材料を使用し、熱処理により2mmの鋼板を安全に切断できます
コイルの長さに合わせてカットする利点
KINGREAL は、お客様が市場競争で主導的な地位を獲得するための重要な要素の 1 つであることを理解しているため、お客様のために、よりコストパフォーマンスの高い機械ラインの設計と製造に全力を尽くしてきました。
金属コイルのスリッティングおよびクロスカットラインにおける 20 年以上の研究開発の専門知識を活かし、当社はお客様のために 10 ～ 20 年間使用できる、より強力で耐久性のあるラインの設計と製造に取り組んでいます。
KINGREALは、お客様の図面設計を支援する技術チーム、機械生産をスムーズに進めるための生産工場、お客様の困難な問題の解決を支援するアフターサービスチームなど、専門チームによるサポートを行っています。
KINGREAL コイルを長さに合わせてカット ラインパラメータ
|
コイル幅 |
25.4mm～3.65mm |
|
コイルの厚さ |
0.12mm～25.4mm |
|
コイル重量 |
60,000まで |
|
速度 |
最大70m/分 |
|
材料 |
熱間圧延、冷間圧延、PPGI、ケイ素鋼、アルミニウム、亜鉛メッキ、塗装済み |
|
シャフトの直径 |
110mm |
|
マシンフレーム |
350H鋼溶接 |
|
ドライブモーター電力 |
5.5kw |
|
レベリングローラー |
上層5ローラー 下層6ローラー |
|
電力をカットする |
油圧力 |
