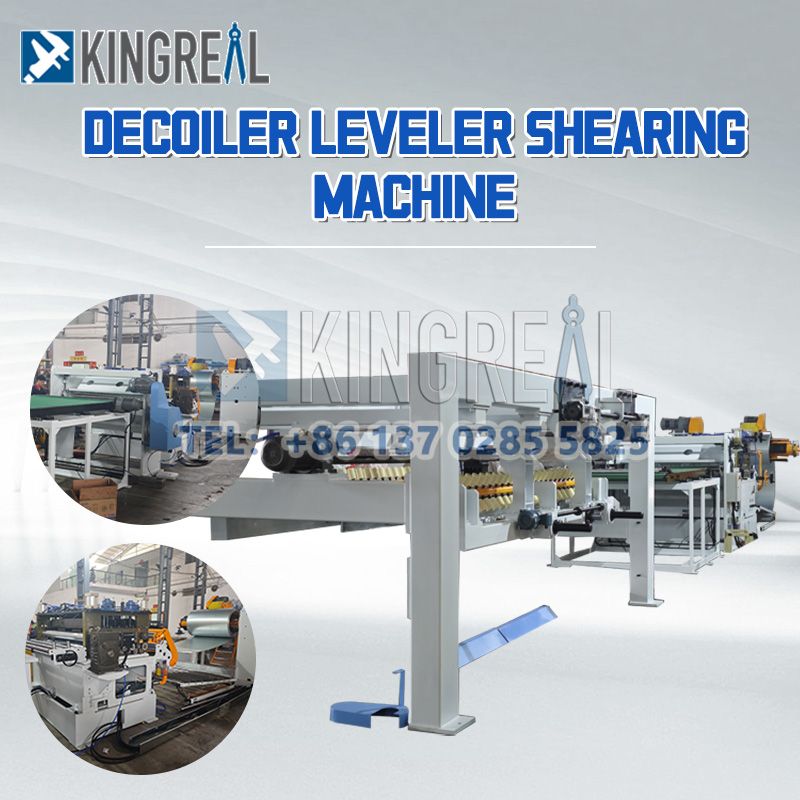

自動金属シートデコイラーレベラーシャーリングマシンは、金属コイルのコールドレベリングプロセス用に設計された効率的なツールで、クロム鋼、亜鉛メッキ鉄板、亜鉛メッキアルミニウムシートにも適しています。高度なマルチロールレベリング技術を採用しており、複数の作業ロール間でシートを交互にプレスすることで、材料内部の応力を効果的に排除し、製品の平坦度を確保します。正確に展開した後、プレートは水平にされ、測定され、指定された長さに切断されます。
このデコイラーレベラーせん断生産ラインは、冶金、自動車、金属建設、造船、圧力容器およびその他の関連産業で広く使用されており、金属保管およびシート流通産業にもサービスを提供しています。顧客の特定のニーズに応じて、この装置を他の成形機械と組み合わせて使用して、追加の生産機能を実現することもできます。
|

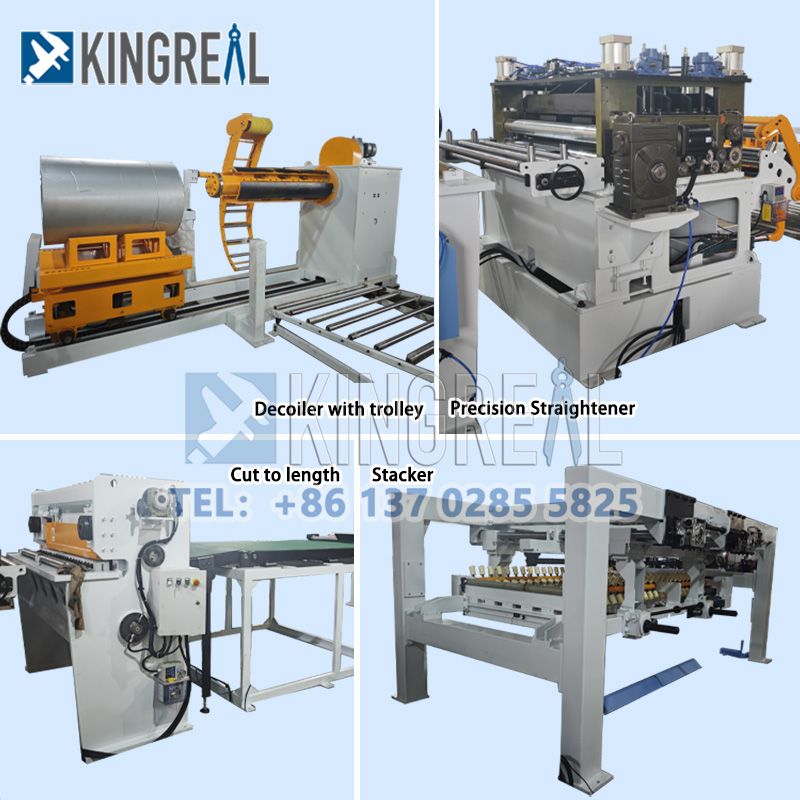

いいえ。 |
コンポーネント名 |
量 |
|
1 |
油圧アンコイラー |
ワンユニット |
|
2 |
アップロードトロリー |
ワンユニット |
|
3 |
水平送り装置 |
ワンユニット |
|
4 |
エアクラッチ式長さカット機 |
ワンユニット |
|
5 |
コンベア |
ワンユニット |
|
6 |
ガントリースタッキングマシン |
ワンユニット |
|
7 |
ループ橋 |
ツーセット |
|
8 |
電気制御システムと油圧システム |
ワンセット |
|
コイルの厚さ |
0.12～20mm |
|
幅 |
≤1300mm |
|
コイルID |
Φ508mm |
|
コイル外径 |
Φ1600mm |
|
ライン速度に合わせてカットします |
0-30m/分調整可能 |
|
送りと剪断速度 |
1m≤30m/minまたは製品の長さに依存します |
|
総設置電力 |
約35KW |
✔ 長さに合わせてコイルをカットする機械は、展開、レベリング、長さに合わせてカットするすべての操作を効率的に実行できる真新しい機器セット (すべての部品と付属品を含む) です。性能が良く、量産作業に適しています。
✔ ラインの主要コンポーネントは高品質の素材で作られています。厳選された機械・電子・電気部品および制御システムは、世界的に有名なメーカーの先進的で高品質、実用的で信頼性の高い製品、または国内の先進技術と信頼性と安定性の高いシリーズ製品です。
✔ 生産ラインには完全な機械式トランスミッション、潤滑装置、電気制御システムが装備されています。その構造は合理的で、安定性と耐久性があり、安全で信頼性が高く、操作とメンテナンスが簡単です。
✔ 生産ラインのすべての可動部品と伝達部品は十分に潤滑され、すべてのコンポーネントの安定した長期的な動作を確保するために安全保護装置が装備されている必要があります。
|
形状 |
ヘビーCTLライン |
アンコイラー レベラー シャーライン |
|
機能と構造 |
より強力かつ複雑で適切です大きくて重い金属板の加工に。 |
通常は小型でモジュール式であるため、次の用途に適しています。中小型の金属板の加工を行っております。 |
|
せん断力 |
より厚く重い材料を処理できるように設計されているため、より大きなせん断力が得られます。 |
せん断力が比較的低く、薄板金属に適しています。 |
|
操作と制御 |
生産性と精度を向上させるために、長さに応じた重負荷切断ラインには完全自動制御システムが装備されている場合があります。 |
次のようなよりシンプルなオペレーティング システムを利用します。手動または半自動制御。 |
|
サイズと重量 |
頑丈な金属せん断ラインは大きくて重いため、多くの場合、固定設置が必要です。 |
単純なシャーリングラインは、より小さく、より軽い小規模な作業向けに設計されているため、セットアップや移動が簡単です。 |
|
適用範囲 |
大量かつ高水準の工業生産に適しています。 |
に適しています小ロット生産または単純な金属加工 |
ラインの長さに合わせてカットするだけ
