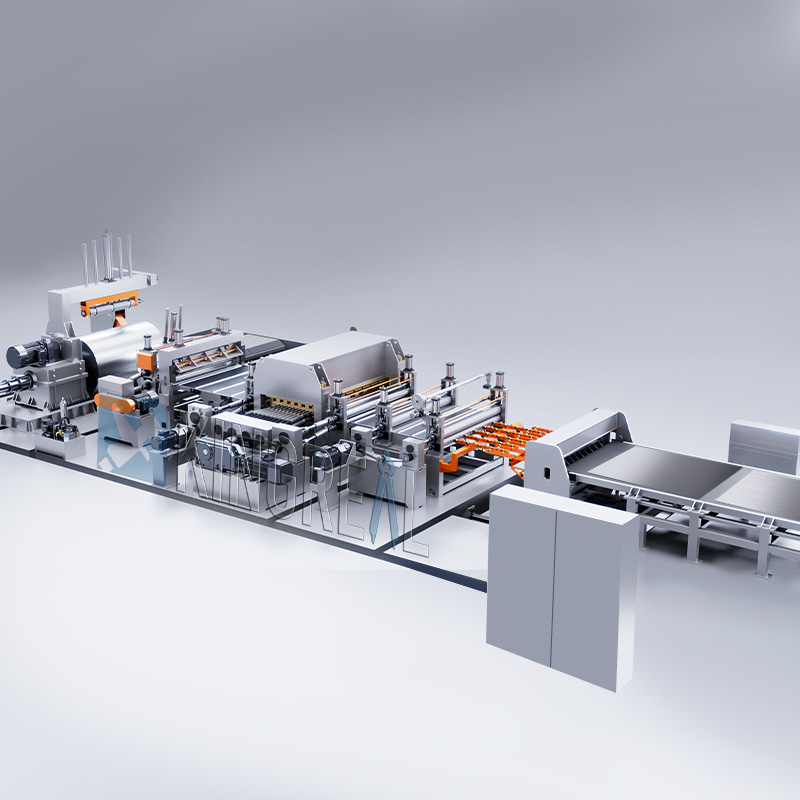

金属を所定の長さに切断する機械KINGREAL STEEL SLITERの代表機です。優れた設計と高効率により、同社はインドネシア、ロシア、その他の国の顧客に、カスタマイズされた金属を長さに合わせて切断するライン製造ソリューションを提供してきました。 KINGREAL STEEL SLITER チームは、加工材料、材料の厚さ、幅、重量、生産量、シートの仕様など、顧客の実際のプロジェクト要件に厳密に従って、これらの金属切断機を設計しています。この記事では、長さラインに合わせてカットされた金属製のキングレアル スチールスリッターのデザインと利点について詳しく説明します。
自動化を改善し、人件費を削減するには、金属を長さの線に合わせて切断通常、アンコイラー、レベラー、サイジングマシン、高速油圧式長さカットマシン、材料収集装置、材料搬送システムなど、いくつかの主要コンポーネントで構成されます。動作中、デコイラーは材料を供給し、材料は水平に保たれ、寸法が調整されてから、長さ調整用の切断機で正確に切断されます。最後に、完成品はコンベアシステムを介して集積ラックに搬送されます。
ワークフローは次のとおりです。 デコイラーは原材料を生産ラインに供給します。レベリングとサイジングの後、材料は長さに合わせてカット機械によって正確にカットされます。切断された材料は、コンベアシステムを介して回収ラックに搬送されます。生産効率を向上させるため、スタッキング昇降プラットフォームは鋼板の高さに合わせて自動的に下降します。スタックがいっぱいになると、生産ラインが自動的に停止し、次のサイクルが始まる前にアンロード トロリーが手動で交換されます。この設計により、生産プロセスの高効率化と自動化が保証され、人件費が大幅に削減されます。
金属を長さに切断する機械では、PLC サーボ制御とタッチスクリーン操作により、操作が便利かつ正確になります。ユーザーは板のサイズと送り速度を簡単に設定して、鋼板の加工を効率的に完了することができ、企業の生産効率の向上とコストの削減に役立ちます。
高品質の金属を一定の長さに切断する機械各コンポーネントの綿密な設計に依存します。各コンポーネントの設計は、総合的に安定した機械の動作と高品質のプレート出力を保証するため、非常に重要です。 KINGREAL STEEL SLITER チームは、特定の顧客のニーズに基づいて、各コンポーネントのパラメーターとパフォーマンスを異なる方法で設計および調整し、真のカスタマイズを実現します。
1. 長さラインに切断された金属の巻き戻しおよび巻き取り装置
油圧ダブルヘッドデコイラーは、展開されたスチールコイルを配置して固定するために使用されます。線の長さに合わせて切断された金属のコアコンポーネントの 1 つであるデコイラーの対称構造は、コイルのガイドに主な力を提供します。
●4柱フレームアンコイリング装置：堅牢なガントリー構造を採用し、安定した性能と高い耐久性を実現しました。効果的にシートを解き、シートヘッドをレベリングマシンに導きます。
2. 金属を長さの線に合わせてカットするためのサイドガイド
サイド ガイドは、材料が前方に移動する際の横方向の位置決めデバイスです。スリットなどのプロセス中に横方向の位置を正確に制御し、エッジの滑りを防止し、完成品のせん断幅が仕様を満たすことを保証します。この設計により、製品全体の品質が効果的に向上します。
3. 金属切断機用ピンチローラー
ピンチローラは、一対のピンチローラと油圧シリンダから構成されます。これらは主に、シートヘッドがレベリングマシンに正しく入るのを助け、シートとマシンの間の滑りを防ぎます。この設計により、スムーズで効率的な処理が保証されます。
4. 金属を長さラインに切断するための11ロールレベリングマシン
キングレアル スチールスリッターは、金属切断機に特別に設計されたレベリング機を装備することができます。主にフレーム、ピンチローラー、ワークローラー、コーナーセクション、プレスセクションで構成されます。さらに、お客様の精度要件に応じて、KINGREAL STEEL SLITER チームは、シート素材の平坦性を確保するために、6 ロール レベリング マシン、または追加で 2 台のレベリング マシンを機械に装備することもできます。
5. 金属を長さの線に切断するための油圧式長さの切断機
油圧式長さ切断機は、板金を切断機で測定した所定の長さに切断するために使用されます。強力な油圧シリンダーにより迅速な切断が行われ、せん断ギャップはマンマシンインターフェースを介して調整できます。 4本のハサミを交互に使用することができ、ボトムアップカット方式によりシート表面を効果的に保護し、仕上がりの品質を確保します。
6. 金属を長さのラインに切断するためのローラーコンベア移行テーブル
この装置はフレーム、ローラーコンベア、中間支持板で構成されています。プレ矯正機とレベリング本機間の板金の受け渡しをサポートし、スムーズな搬送を実現します。
7. 金属切断機用スタッキング装置
集積装置はコンベアで搬送されてきた金属板を集めて自動的にきれいに集積します。空気圧および油圧機構を使用することで、収集された金属板は積み重ね時に整然と整然とした状態になります。板金の下降中、受け手が板金の表面を効果的に保護し、製品の品質を保証します。光電スイッチ制御のスタッキング昇降プラットフォームにより、プラットフォーム表面が作業レベルから適切な距離を維持します。
を設計するとき、金属を長さの線に合わせて切断, キングレアル スチールスリッターでは、高品質な完成品を求めるお客様のご要望にお応えするため、品質保証を重視しております。
精密レベリング技術:金属定尺機は4本ローラー構造を採用し、ステンレス鋼、アルミニウム、珪素鋼などの板厚の異なる材料を確実に加工できます。レベリング後の表面平坦度誤差は最小限で、傷やへこみはなく、シート材料の表面精度に対するハイエンド製造の厳しい要件を完全に満たしています。
精密な切断能力:金属の長さに合わせて切断するキングリアル スチール スリッターには、CNC クローズドループ長さ切断システムが搭載されており、非常に高い切断精度を実現します。サーボモーター駆動との組み合わせにより、高精度と高効率の完璧なバランスを実現します。この機能により、長さラインに合わせて切断された金属を切断したキングリアル スチール スリッターは、市場で比類のない競争力を備えています。
耐久性保証:キングリアル スチール スリッターの金属を長さに合わせて切断し、機械本体は高張力鋼から一体的に溶接されています。熱処理によって強化された主要コンポーネントは、72 時間の連続負荷テストを受けており、長さに合わせて切断された金属機械の卓越した耐久性と、長時間にわたる高強度の生産環境に耐える能力を十分に実証しています。 KINGREAL STEEL SLITER 金属を長さに合わせてカットしたラインの寿命は業界平均をはるかに上回り、お客様に長期的な経済的メリットを提供します。
プロジェクトのニーズが何であれ、KINGREAL STEEL SLITER は最もプロフェッショナルなサービスを提供することに尽力します。金属を長さの線に合わせて切断ソリューション。金属切断機の購入や技術協力についてご要望がございましたら、キングレアル スチールスリッターまで直接お問い合わせください。 KINGREAL STEEL SLITER チームは、長さに合わせてカスタマイズされた金属カット ライン ソリューションのサポートを提供します。
