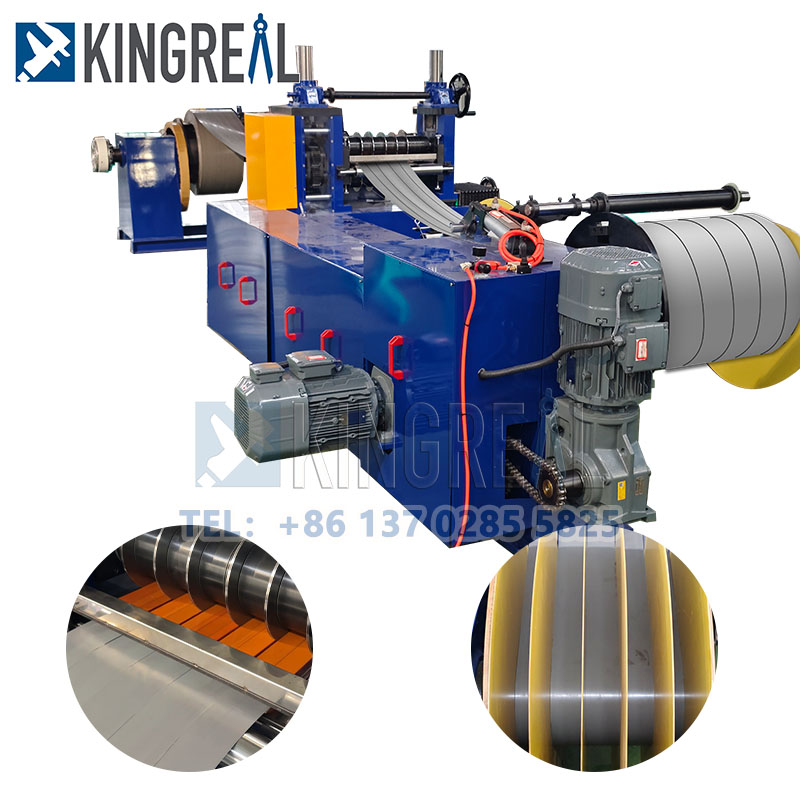

KingReal Steel Slitterはaを提供しますシンプルなコイルスリッティングマシン予算が低い顧客向け。このシンプルなコイルスリットラインは、主に顧客のニーズに合わせて広いコイルを狭いストリップにスリットし、生産ラインに巻き戻すために使用されます。
このシンプルなコイルスリットマシンは、精度とコイルの幅要件が低い顧客のニーズを満たすように設計されています。 KingReal Steel Slitterは、単純なコイルスリッティングラインの簡素化されたバージョンも提供しています。このシンプルなコイルスリッティングマシンは、単純なコイルスリットラインのニーズを満たしながら、機器の要件を最小限に抑えます。
シンプルなコイルスリッティングマシンと標準の金属スリッティングマシンの両方は、コールドロールおよびホットロール炭素鋼、シリコンスチール、ブリキ、ステンレス鋼、コーティングされた材料などを含むさまざまな金属材料を処理でき、正確なスライトおよび自動操作を提供します。
コイルの読み込み→デコイル→ピンチ→せん断→せん断→ループ→ガイド→スライト→スライト→スライビングスクラップ→ループ→張力→リコイル→コイルのアンロード
モデル
材料の厚さ（mm）
材料幅（mm）
ストリップの数
スピード
コイル重量
述べる
モデル1
0.1-1
80-350
8-30
50-100
3
技術的なパラメーターと機器の構成は、顧客のニーズに応じて決定できます
モデル2
0.2-2
80-350
6-30
50-150
3
モデル3
0.2-2
80-450
6-30
50-150
5
モデル4
0.2-2
80-650
6-30
50-150
7
モデル5
0.2-2
80-800
6-30
50-150
7
モデル6
0.1-1
500-1300
12-30
50-200
7/15
モデル7
0.3-2
500-1600
12-30
50-200
7/15
モデル8
0.3-3
500-1600
8-30
50-180
15
モデル9
0.3-3
900-1800
8-30
50-180
20
モデル10
1-4
900-1600
6-30
50-120
20
モデル11
1-6
900-1600
6-30
30-80
30
モデル12
2-12
900-1600
5-30
20-50
30
a。シンプルなコイルスリッティングマシン用の油圧コイルロードトロリー
1.主なコンポーネント：溶接鋼構造、移動ホイール、4つのガイド列、ドライブシャフトなど。
2。最大荷重：10トン、1.1 kWシクロイド型ピンホイールモーター、移動速度6 m/分。
3.油圧ドライブ：最高500 mmのストロークで、10トン以下の上下にコイルを持ち上げることができます。油圧シリンダー：FA-φ125mm（1セット）。
b。シンプルなコイルスリットラインの油圧デコイラー
1）主な成分：溶接鋼構造、4つのアーチ型ブレード、ウェッジ型のスライディングベース、マンドレル、サイドプレート、ベアリング、ベアリングシート、空気圧ディスクブレーキなど。
2）膨張および収縮範囲：φ460mmからφ520mm×850 mm。
3）最大負荷：10トン。
4）油圧ドライブ：拡張と撤回は、プッシュプルの油圧シリンダーによって実行されます。油圧シリンダー：FA-φ200mm（1セット）
5）モーターパワー：4.0 kWシクロイドピンホイールモーター +インバーター、チェーン駆動式フィード
6）ローラーを押す：1.1 kWのシクロイドピンホイールモーター
c。シンプルなコイルスリッティングマシン用の油圧サポートアーム
目的：メインデコイラーアームをサポートし、リールの回転慣性を増やします。
シングルアーム構造、油圧シリンダーは持ち上げて低下します。
巻き戻し中、サポートアームが上昇してデコイラーアームをサポートします。積み込み中、サポートアームが下降します。
d。ピーラー、プレスローラー、単純なコイルスリッティングラインの油圧せん断
メイン構造：溶接鋼板
プレスローラー：φ250×1050mm、シームレスチューブ、ポリウレタンゴムコーティング、可変周波数駆動のある18.5kWの従来のモーター
油圧せん断：溶接鋼板フレーム、鋳鉄製の刃ベース
カッター：四面刃、材料：Cr12mov、硬度：60±1
油圧ドライブ：油圧シリンダー：FA-φ100mm、2セット
e。シンプルなコイルスリッティングマシン用のループピットとブリッジ
メイン構造：溶接鋼板
油圧ドライブ：CA-φ80mm、1セットの油圧シリンダーがブリッジの上昇と下げ
f。シンプルなコイルスリットラインの手動サイドガイド
1。メインコンポーネント：スチールプレート、プレスローラーアセンブリ、ポリウレタンゴムホイール、ネジ握り、電気調整など。
2。サイドガイドローラー：材料：CR12MOV、高温消光および焼き戻し、HRC 580-620、2つのローラー

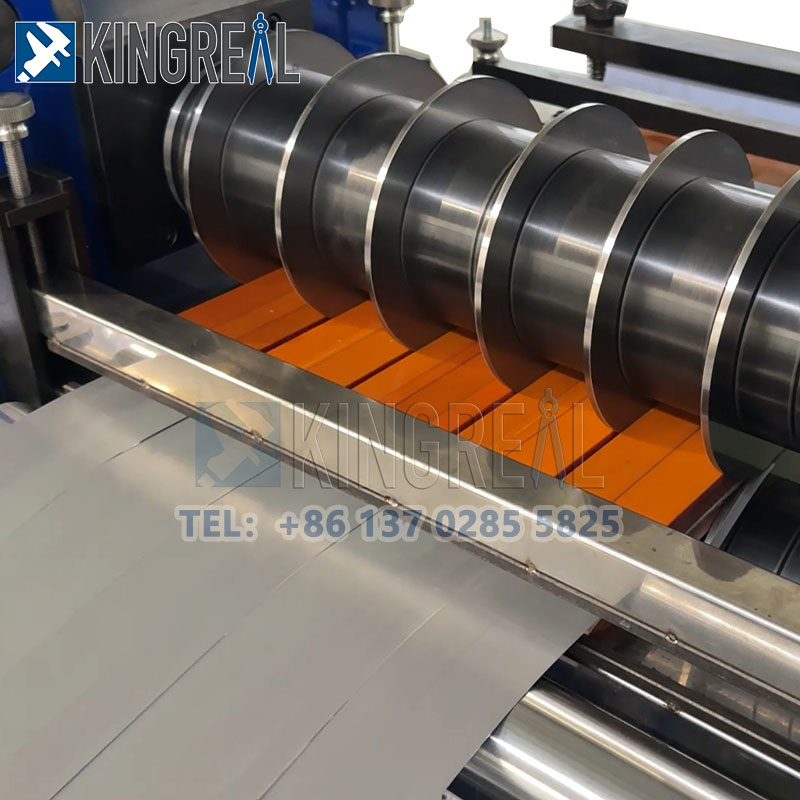

g。単純なコイルスリッティングライン用のスリッティングマシン
1.主なコンポーネント：スチールプレート構造、鋳造ベース、同期ギアボックス、リフティングメカニズム、クラッチカップリング、ユニバーサルジョイントなど。
2。カッターシャフト：40cr、φ140x 1050mm、T-Slot 28mm、中周波クエンチングと焼き込み、地面、ハードクロム処理、スロット深度16mm。
3。カッター外径：φ280mm（バイヤーが提供する）
4。修正方法：ナッツでカッターロック
5.木材ストリップを修正するための1つの調整ブラケットセット
6.サイドパネルは電気、カッターシャフトリフト、および電動を同期して移動します
7。スリットモーター：45kW ACモーター +インバーター
h。シンプルなコイルスリッティングマシン用の個別のスクラップワインダー
主なコンポーネント：溶接鋼板構造、ガイドローラー
両面スクラップワインダー、望遠鏡メカニズム、自動放電、ACモーター +インバータードライブ
私。シンプルなコイルスリットライン用のループピットとブリッジ
メインフレーム：溶接鋼板構造
油圧ドライブ：油圧シリンダーコントロールブリッジリフトとローワー：CA-φ80mm（1セット）
j。シンプルなコイルスリッティングマシン用のプレートテンションステーション
メイン構造：スチールプレート、分離ローラー、PUラバー
張力パッド：ウールコーティング
ローラー：φ500mm、PUラバーコーティング
油圧ドライブ：プレートの上昇と下降を制御します。油圧シリンダー：FA-φ100mm（2セット）
k。油圧コイラー、単純なコイルスリッティングライン用の油圧エジェクター
主な成分：溶接鋼構造、4つの鋼板、ウェッジ型のスライディングベース、マンドレル、サイドプレート、ベアリング、ベアリングブロック、プッシュプル油圧シリンダー、ギアボックス還元剤、油圧タージェクター、空気圧ブレーキなど。
展開直径の範囲：φ480mmからφ508mm×850mm
プッシュプル油圧シリンダー：FA-φ150mm
最大負荷容量：10トン
75kW ACモーター +インバーター
Ø80mmプレスアーム、油圧で持ち上げることができます
l。シンプルなコイルスリッティングマシン用の油圧サポートアーム
目的：メインコイラーアームをサポートし、コイラーの回転慣性を増加させます。
単腕構造、油圧式リフト可能
コイル中、サポートアームが上向きに持ち上げて、コイラーアームをサポートします。荷降ろし中、サポートアームは下方に持ち上げられます。
m。シンプルなコイルスリットライン用の油圧アンロードカート
1）主なコンポーネント：溶接鋼構造、旅行ホイール、4つのガイド列、ドライブシャフトなど。
2）最大荷重容量：10トン、1.1kWのシクロイドピンホイールモーター、移動速度：6 m/min。
3）油圧ドライブ：最大10トンまでコイルを持ち上げることができ、最大ストロークは500 mmです。油圧シリンダー：FA-φ125mm、1セット。
単純なコイルスリッティングマシン用のn.hydraulicシステム
主なコンポーネント：300 kgの溶接鋼板オイルタンク、さまざまな油圧バルブ、およびオイル回路基板。
油圧駆動力：Eクラス11 kWモーター、30 mL変位、通常の圧力：70 kg/cm²、最大圧力：140 kg/cm²。
o。単純なコイルスリットライン用の電気制御システム
1）1つのメインコントロールコンソールと2つの補助制御キャビネットがコイルの荷重と荷重を容易にします。
2）電源：3相380V±10％、50Hz±1Hz
3）メインコンポーネントとアプリケーション：ライン全体は、メインコントロールコンソール、デコイラー用の補助制御コンソール、Recoiler用の補助制御コンソール、および電気制御キャビネットで構成されています。単純なコイルスリットライン全体が集中制御を利用します。メインコントロールコンソールは、デジタルディスプレイ、高速および低速調整、手動給餌、連続スリット、および障害アラーム機能を備えています。すべてのコンポーネントは、輸入または有名な国内ブランドからです。タッチスクリーン制御システムは、速度およびその他のパラメーターの設定と調整を容易にします。手動、スタンドアロン、自動モードを簡単に切り替えることができ、各コンポーネントの作業ステータスをいつでも監視して、全体の安全で効率的な動作を確保できます。単純なコイルスリッティングライン.
 |
 |
 |
