金属スリッティングマシン

顧客が金属コイルの精密なスリットと巻き戻しプロセスを完了するのを支援するために、金属のスリッティング機、コイルスライトラインを供給します。金属スリッティングマシンは、市場販売や独自の工場での金属製品の生産に使用される二次処理のために、さまざまな種類の金属コイルを生産しています。 KingReal Steel Slitter Metal Slitting Machineは、吸血、レベリング、スライト、スクラップワインディングから収集機デバイスまで、顧客の生産ニーズに応じてカスタマイズできます。

お問い合わせを送信    PDFダウンロード

製品説明



金属スリッティングマシンに関するビデオ

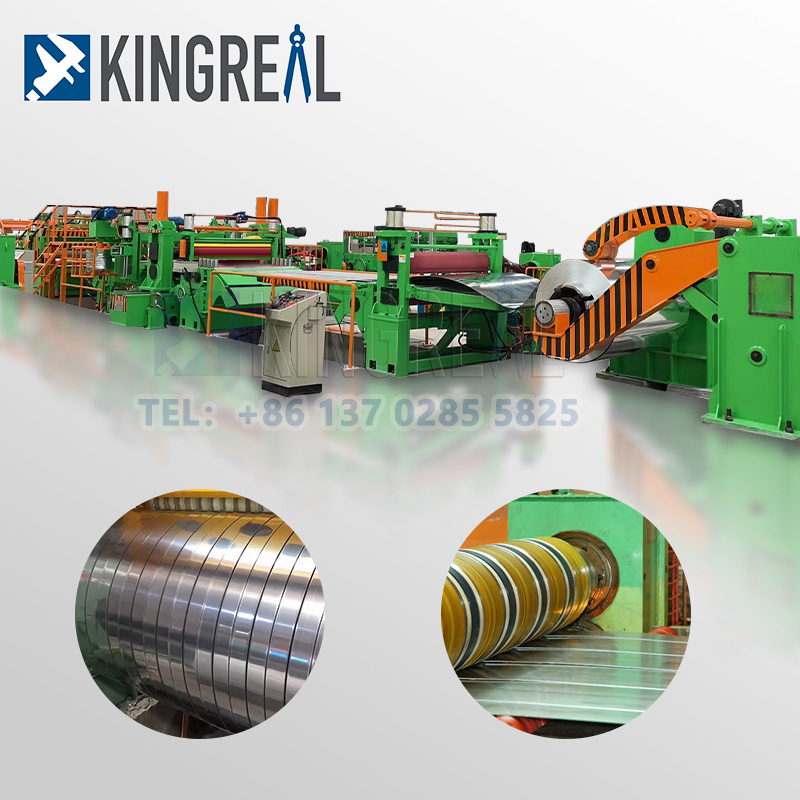

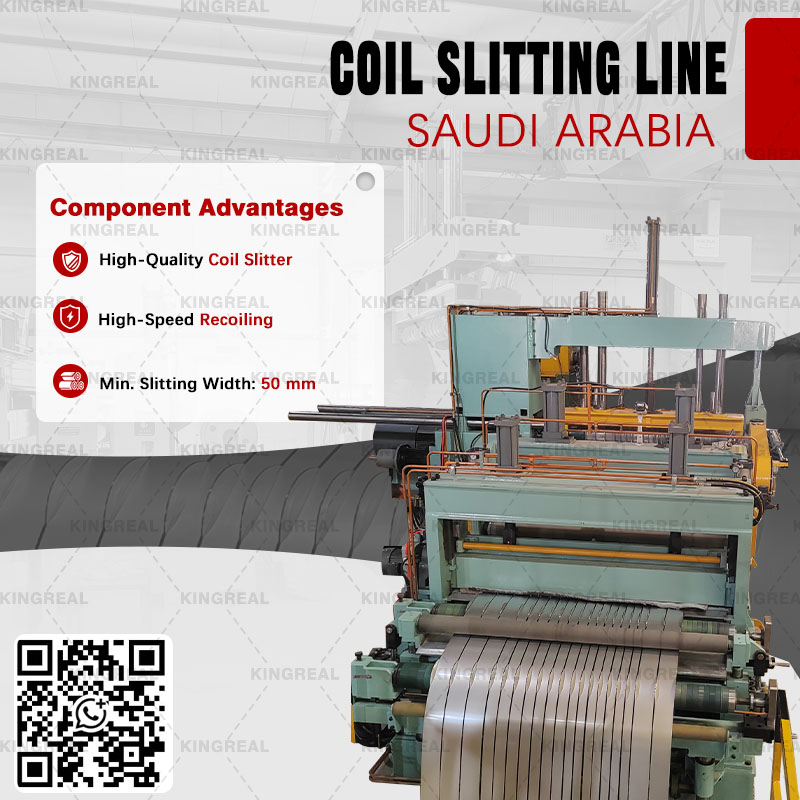

KingReal Steel Slitterは、金属スリッティングマシン用のソリューション全体を供給します

metal slitting machine


KingReal Steel Slitter Metal Slitting Machineは、鋼、ステンレス鋼、アルミニウム、銅、および厚さ範囲の範囲が0.2〜16mmのその他の金属材料から、顧客固有の幅の狭いストリップを生成できます。同時に最大40個のストリップをスリットできます。金属スリッティングマシンの生産速度は調整可能で、最大230m/分に達します。

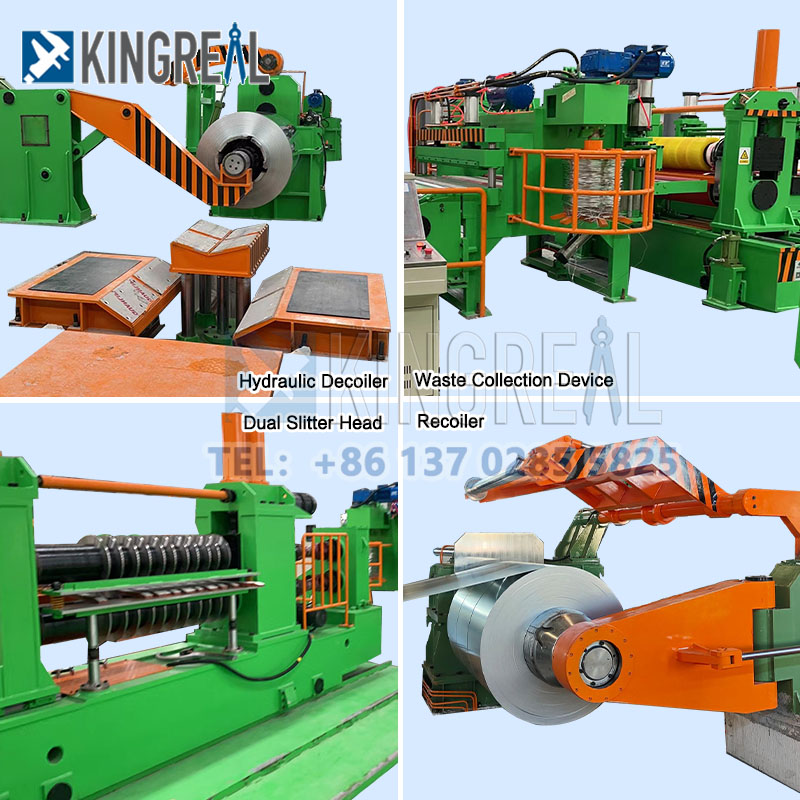

金属スリッティングマシンには、デコイラー、ストレートナー、コイルスライト、ベルト張力、および巻き戻しの主な機能があります。金属スリッティングマシンの主な作業機器には、給餌トロリー、巻き戻し機、レベリングマシンと電力、フロントループ、金属スリッティングマシンと電力、廃棄エッジ収集機、リアループ、ベルトテンション機、巻き装置、補助サポート、荷降ろしデバイス、油圧システム、電気システムなどが含まれます。


KingReal Steel Slitter Metal Slitting Lineは、PLC集中制御およびヒューマンマシンインターフェイスディスプレイを採用しています。これは、SiemensやSchneiderなどのブランドが支配する電子制御システムであり、ユーザーの注文数量、ストリップ数、異なるストリップ仕様、ストリップ速度、その他のパラメーターに従って自由に設定できます。


金属スリッティングマシンの技術的な詳細

metal slitting line


1。スチールコイル製品

原材料:GI/炭素鋼

材料の厚さ:0.25-2 mm(リクエストとして)

コイル重量:10トン以下

コイル幅:500-1500 mm

シンプルなスチールコイルスリッティングマシンラインメタルシートスリッティングスリッター機器


2.金属スリットライン油圧デコイラー

使用量:コイルをサポートし、油圧式ドライブが拡張して縮小します。コイルを積極的にロードします。

作業タイプ:油圧

負荷容量:20トン

コンポーネント:ベース、ブレークシステム、メインシャフト、マシンフレーム、斜めのブレースタイプの拡張および収縮システム、油圧オイルポンプ、モーター、プレスコイルシステムなど。

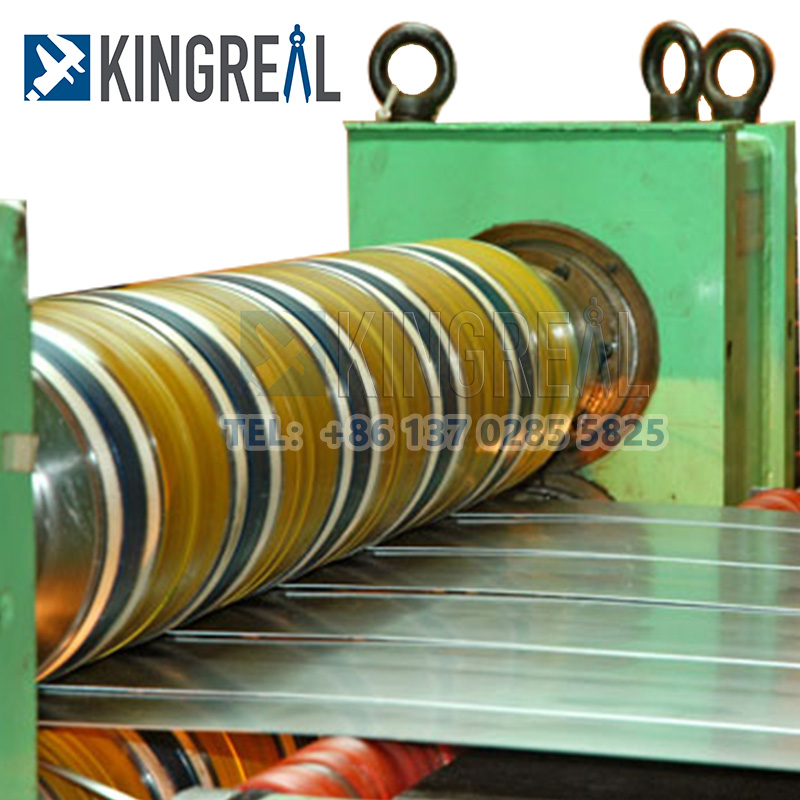

3.金属スリッティングマシンを作成します

使用法:メインメタルスリッティングマシン

両側にガイドデバイスがあり、ワイプブラシを供給し、ストリップを完成させ、ジャンプしてスライト精度を改善するのを防ぎます。

金属スリッティングシステムにはアクティブなせん断とプルせん断があり、異なる厚さですべての精密要件を満たすことができます。また、スクラップワインダーデバイスもあります。

カッターシャフトの直径:φ150mm

カッターシャフト材料:焼き戻し処理を伴う40 cr

カッター素材:9crsi

金属スリット精度:≤±0.05 mm


4.金属スリッティング巻き戻し装置

使用法:金属スライト巻き戻しデバイスは、最初の操縦前と2回目の分裂後に完成したスチールストリップと協力して、均一で緊密な品質の反動を保証します。調整可能な張力張力調整速度調整可能。

負荷容量:10トン

内側の穴の直径:φ508mm

コンポーネント:ベース、メインシャフト、マシンフレーム、油圧斜面のブレース型展開および収縮システム、調整可能な速度モーター(45kW)、レデューサー、ネジ棒、分割シャフトなど。


メタルスリッターラインのオプションの構成オプション

1.金属スライトライン用の高精度レバー

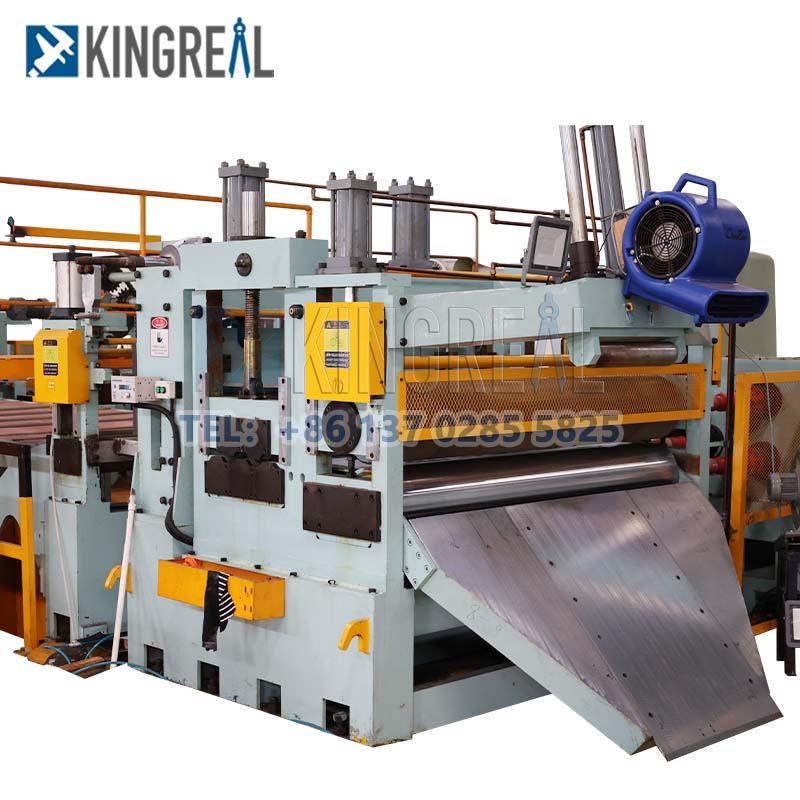

金属スリッティングマシンレベリングマシンは、不均一なスチールプレートを平準化するために使用されるデバイスです。レベリングマシンは、2つの上部ローラーと3つの下ローラーを備えた単一層ローラー構造を採用しています。


金属スリッティングマシンレベリングマシンの各レベリングローラーは、表面の硬度と仕上げを確保し、最良のレベリング効果を実現するために、細かく巻き付けられ、抑制され、クロムメッキ、および地面です。レベリングローラーは、ユニバーサルカップリングを介した配布ギアボックスによって独立して駆動され、単一のマシンは前進して逆に移動できます。


coil slitting line-1

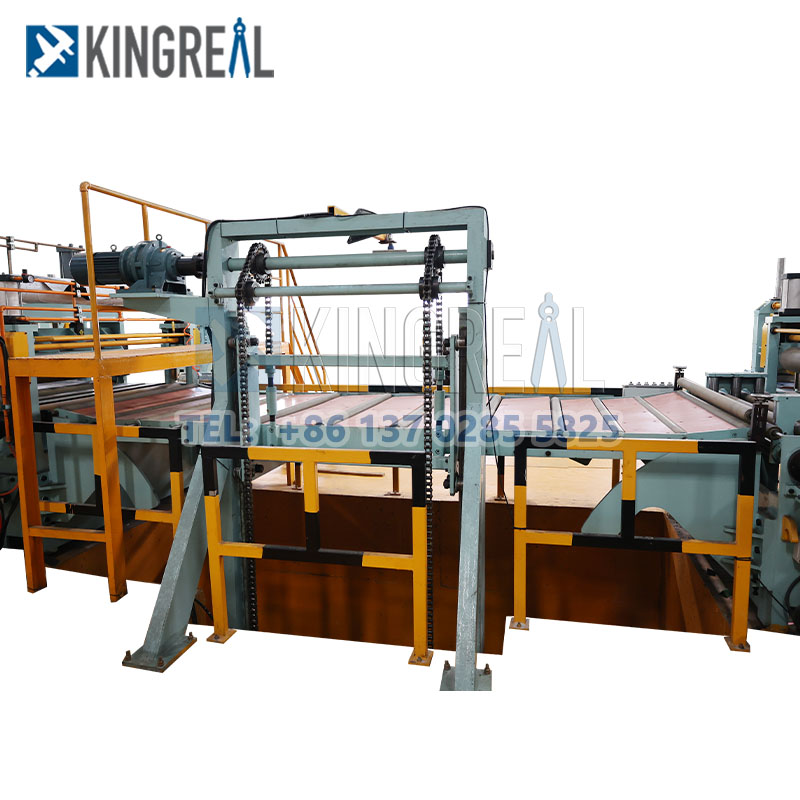

2.金属スリッティングマシン用のループブリッジ

金属スリッティングマシン用のループブリッジは、スリッターとフィーダーの間のスチールベルト速度の同期とバッファリングを制御するために使用されます。テーブルはナイロンプレートで作られており、プレートの表面が掻かれないようにします。 3組の電気目は、ループピット内のスチールベルトの位置を制御し、ピット内の十分な貯蔵容量を維持します。


コイルと顧客の工場エリアの厚さに基づいて、顧客が選択するオプションとして、金属スライトマシン用のループブリッジが利用可能になります


coil slitting line-2

3.金属スリットマシンクランプマシン

金属製のスリッティングマシンクランプマシンは、巻き装置にセクションを切断するために使用でき、大小のロールを巻き付ける問題を柔軟に処理できます。後続のプロセスに備えます。オイルシリンダーによって駆動されます。


異なる厚さのプレートを切断する場合、ハサミの刃の間のギャップは手動で調整できます。四面はさみの刃を交換して交互に使用できます。上から下にカットします。


coil slitting line-3


金属スリッティングマシンの利点は何ですか?


1.さまざまなコイル処理のニーズを満たします。

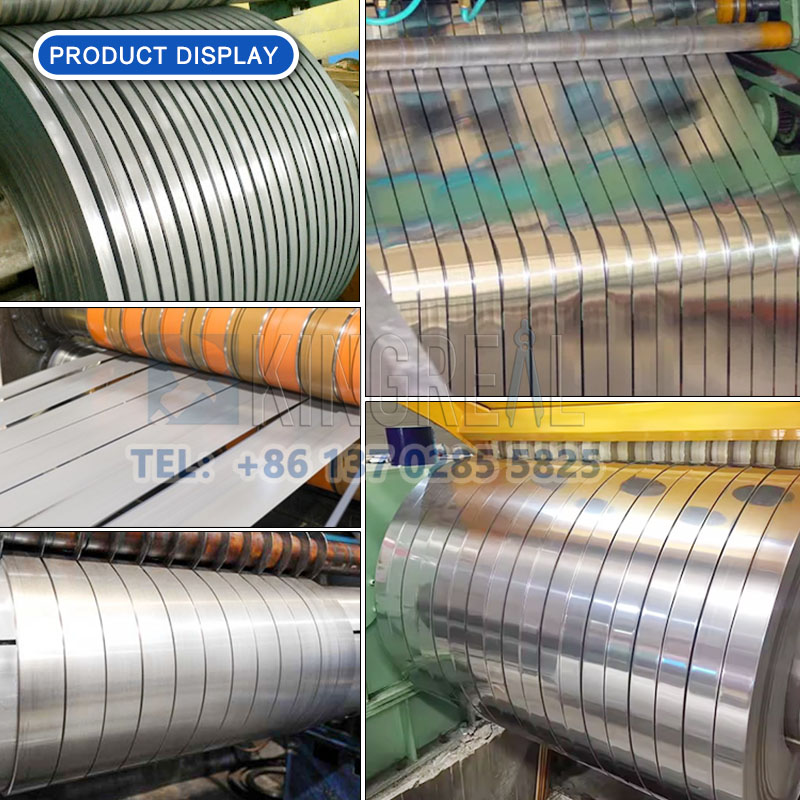

Kingreal Steel Slitter Metal Slitting Machineは、アルミニウムコイル、ステンレス鋼コイル、亜鉛メッキコイル、シリコンスチールコイル、ホットロールコイルなどを処理でき、厚さは0.2〜16mm、コイル幅は600〜2500mmです。顧客の処理ニーズに応じて指定された幅に滑り込むことができ、最終的にロールアップします。コイルパラメーターを除外し、KingReal Steel Slitterは、金属スライトマシンの生産ラインの図面と生産技術ソリューションの設計に役立ちます。


2.高速メタルスリッティングライン。

Kingreal Steel Slitter Metal Slitting Machineは150m/minから200m/minに達する可能性があります。高速金属スリッティングマシンの設計は、大規模なコイル加工工場の顧客が生産効率を効果的に改善し、より高い利益を生み出すのに役立ちます。 KingReal Steel Slitterは、ナイフシート構成に完全に自動化された機能を追加し、補助装置を巻き戻し、巻き戻すことにより、金属スライトマシンの生産速度を向上させました。


3.金属スリッティングマシンアフターセールスインストールサービスを促進します。

KingReal Steel Slitterは、プロのアフターセールスエンジニアチームを結成し、金属スライトラインのアセンブリ、設置、および生産の試運転を支援し、顧客が金属スライトラインをスムーズに実行できるようにします。同時に、顧客の工場のオペレーターにプロの金属スリッティングマシンの操作とメンテナンスガイダンスを提供します。


metal coil slitter-1
metal coil slitter-2


関連する金属スリッティングラインFAQ


1.金属スリッティングマシンの完全な引用を取得する方法は?

Kingreal Steel Slitterには、顧客のコイル処理のニーズと設計図面、金属スリッティングマシンの技術ソリューションをフォローアップする専門的な技術チームがあります。コイルおよびその他のパラメーターの原材料、厚さ、幅、コイルの重量を提供してください


2.金属スリッティングマシンのさまざまなコンポーネントをカスタマイズできますか?

もちろん!金属スリッティングマシンの各コンポーネントは、顧客のコイルパラメーター、スリット速度、コイル処理出力、工場エリア、レイアウト、およびその他の要因に基づいてカスタマイズされます。 KingReal Steel Slitterは、最高の金属スリッティングマシンの生産ソリューションを顧客に提供します


3.金属スリッティングマシン機器の品質を確保する方法は?

Kingreal Steel Slitterには、プロの制作チームと完全な制作ワークショップがあります。原材料の調達からCNC処理やコンポーネント鋳造まで、プロセス全体の技術チームが責任を負います。

同時に、完全な金属スリットマシン品質検査システムが確立されています。金属のスリットラインが製造された後、工場でアイドリングすることにより、コンポーネントの精度がテストされます。顧客は、現場での検査と学習のために工場に招待されます。


Kingreal Steel Slitter Metal Slitting Line Factoryの顧客


metal slitting machine
metal slitting machine
metal slitting machine
