金属を長さに切断する機械の説明
金属を長さに切断する機械の説明
キングレアル スチールスリッターメタル長さに合わせてカットする機械はさらなる金属加工のために、さまざまな厚さの金属コイルを指定幅のシートに剪断するように設計されています。
金属を所定の長さに切断するラインには、通常、生産ラインの効率的な稼働を確保するために複数の生産設備が含まれています。一定の長さの線に切断された金属は、通常、厚さ 0.3 ～ 12 MM 以上、最大厚さ 25 mm の金属材料を加工するために使用されます。特定の厚みのコイル加工が必要な場合は、キングレアル スチールスリッターまでお問い合わせください。 KINGREAL STEEL SLITER のエンジニアは、綿密なコンサルティングの後、カスタマイズされた金属切断機ソリューションを提供します。
通常、長さに合わせて切断された金属ラインは、デコイラー、ストレートナー、フィーダー、シャーリング ユニット、スタッキング ユニットなどの精密コンポーネントで構成されます。さらに、金属切断機の PLC システムは、長さ、切断数、速度などの情報を表示します。顧客が設定したカット数に達すると、金属切断ラインは自動的に停止し、その卓越したインテリジェンスを発揮します。
KINGREAL STEEL SLITTER は、金属を長さに合わせてカットするラインに加えて、さまざまな材料やさまざまな生産特性やニーズに合わせて、さまざまな長さにカットする金属のラインも設計します。
1. ステンレス鋼を長さの線に合わせて切断します。
2. 鋼材を長さの線に切断します。
3. 長さの線に合わせてトリミングでカットします
4. 自動スタッキングによる金属切断ラインの長さ
5. スリットと金属切断を組み合わせて線の長さにする
金属を長さに切断する機械のワークフロー
コイルトロリー→デコイラー→ピンチフィードローラー送り→高精度レベリング装置→定長カット→アンローディングテーブル/自動スタッキングテーブル

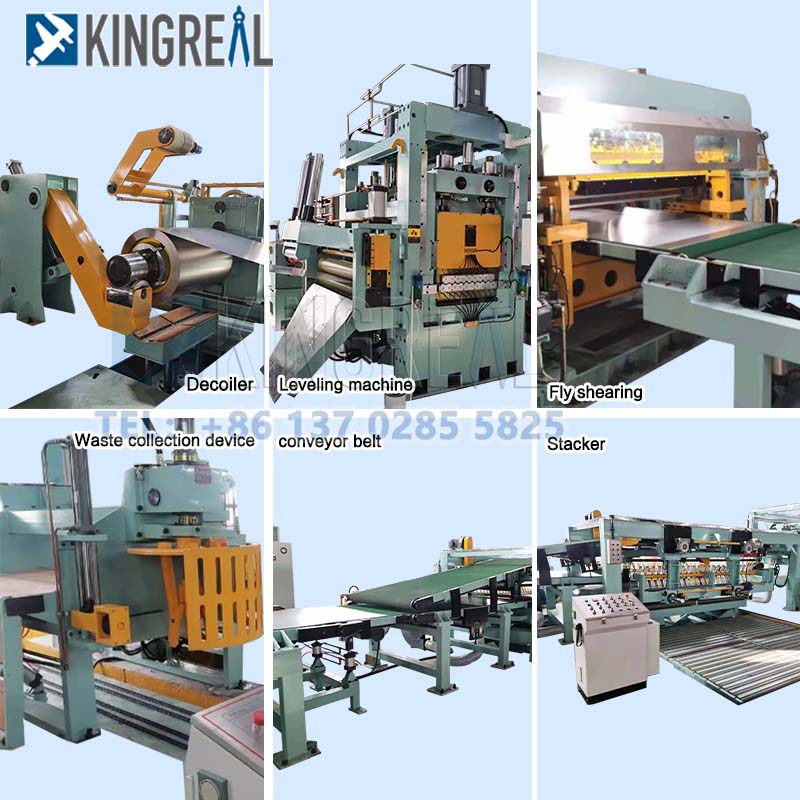

長さの線にカットされた金属の主要コンポーネントの詳細
KINGREAL STEEL SLITTER 油圧式カンチレバーは、コイルをサポートし、巻き戻しを行うように設計されており、最大容量は 15 トンです。
油圧シリンダーを使用してデコイラーを格納可能にし、コイル内径に適したものにします。カンチレバーアームを搭載しています。
キングレアル スチールスリッターレベリングマシンはサーボモーターによって制御され、高速送りと正確な長さ制御調整を実現します。操作はプログラマブル制御の制御卓上で行います。
駆動方式：15KWサーボモーター、精密減速駆動、同期コンベアベルト～フィードローラー
油圧上下シャー、フィーダーダイレクト信号自動シャーを含む切断モード。ギャップ調整設計の切断材を使用し、熱処理により2mmの鋼板を安全に切断できます。
空気圧システムは、ガス源（需要者が提供）、ガス源処理コンポーネント、サレノイド、関連パイプラインおよびシリンダーなどで構成されます。
サレノイドおよびその他のコンポーネントは高品質の製品で作られています。
技術パラメータ: 空気源圧力: 0.4-0.6Mpa。能力: 1m3/分。
金属切断機設備一覧
油圧コイル車
- 油圧デコイラー
- 油圧式入口ガイド
- 4/6高レベリングマシン
- リングブリッジ
- 油圧デコイラー
- CNCサーボ送り矯正機
- 測定システム
・コンベアテーブル
・コンベアテーブル
- 空気圧アンロード装置
- 油圧昇降テーブル
- 車の積み下ろし
- 油圧システム
- 空気圧システム
- 電気系PLC制御
金属を長さに切断する機械の仕様
|
マシンタイプ |
金属を線の長さに合わせてカットする |
|
コイル材質 |
金属コイル（その他カスタマイズ可能） |
|
コイルの厚さ |
0.5～10mm |
|
コイル幅 |
600～2000mm |
|
コイル内径 |
500/610mm |
|
コイル外径 |
- 油圧デコイラー |
|
切断速度 |
10～70m/分 |
|
所定の長さにカットする精度 |
±1.5mm |
|
一定の長さに合わせてカット |
500～4000mm |
|
シートレベリング平坦度 |
≤±1.5mm/m² |
キングリアル スチール スリッターの顧客の生産ニーズを完全に満たす金属切断ラインを提供するために、キングリアル スチール スリッターは、材料の厚さ、材質、幅、必要な速度、生産規模など、お客様の特定の図面と要件に基づいて、金属切断機械の製造ソリューションをカスタマイズします。以下に、長さに合わせて切断された金属ライン製造オプションのいくつかを紹介します。
キングリアル スチール スリッターの顧客の板金表面の平滑性に対する厳しい要件を満たすために、キングリアル スチール スリッターは、ラミネート装置を備えた長さのラインに切断された金属を装備できます。金属コイルがせん断機に入る前に、表面にフィルムの層が適用され、せん断プロセス中に鋭利な刃による傷が防止されます。
KINGREAL STEEL SLITTER の顧客の板金の平坦度に対する厳しい要件を満たし、その後の二次加工の時間を節約するために、KINGREAL STEEL SLITTER は金属を所定の長さに切断する機械にダブルレベラーを装備しています。金属コイルは 2 つのレベリング ステップを経て、最大限の平坦性を確保します。
金属を長さに合わせてカットしたライン、デュアルスタッキングテーブルを装備
金属切断機の生産プロセス全体の効率を向上させるために、KINGREAL STEEL SLITTER は金属切断ラインにデュアルスタッキングテーブルを装備できます。このシステムは、高品質を確保しながら板金の積層速度を向上させます。
私たち長さラインに合わせてカットされた金属の注意点
1.コイルは重量バランスを保つために正しく配置する必要があります。コイルトロリーは、コイルをリセットする前に、コイルをアンコイラー内に固定して張力を加える必要があります。
2.最初にトラクションローラーでコイルヘッドを押してから、コイルヘッドが開くのを防ぐためにコイルパッケージを開けます。
3.機械の運転中、オペレータはコイルの上に立ってはいけません。
