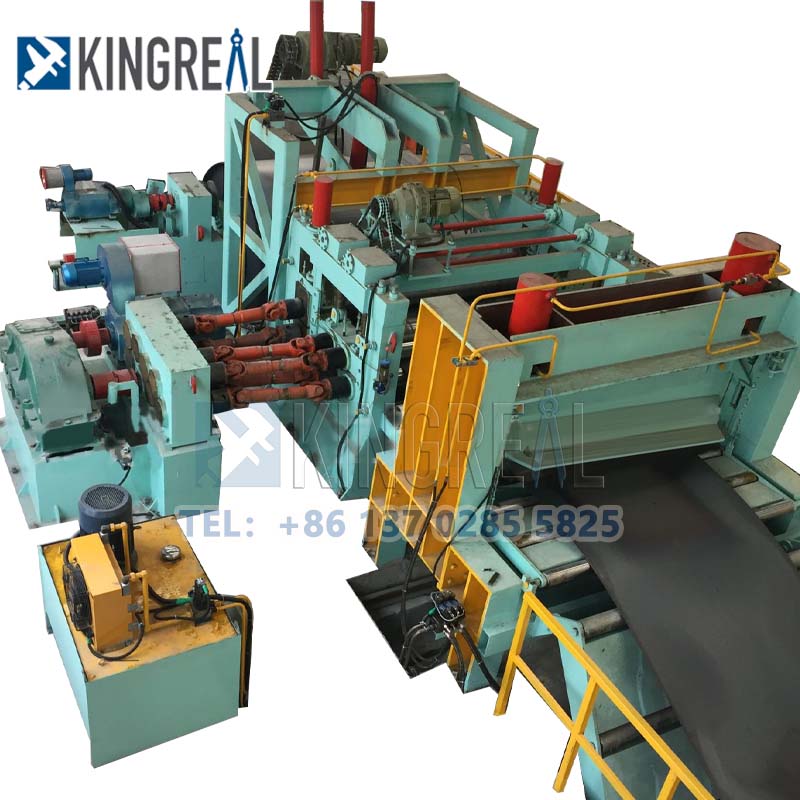

ホットローリングスチールスリッティングマシンの説明
Kingreal Steel Slitterが提供しますホットロールスチールスリッティングマシンさまざまな仕様と幅でホットロールスチールを処理します。
ホットロールスチールは、高温で加熱され、巻かれた鋼です。その強さはそれほど高くありませんが、私たちの使用には十分です。それは良い可塑性を持っているので、非常に実用的です。
KingReal Steel Slitterは、さまざまな材料の厚さで鋼鉄を塗ることができるマスターコイルから狭いストリップスチールを切断するために使用されます。私たちのスリットラインは、必要に応じて顧客が変更を加えることを可能にしながら、高い精度を維持します。

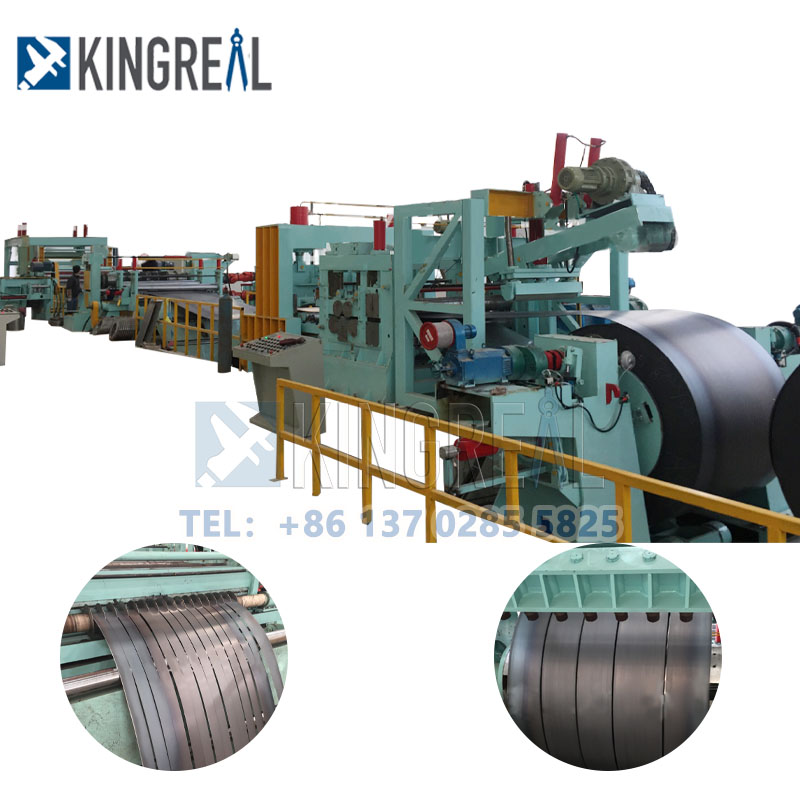

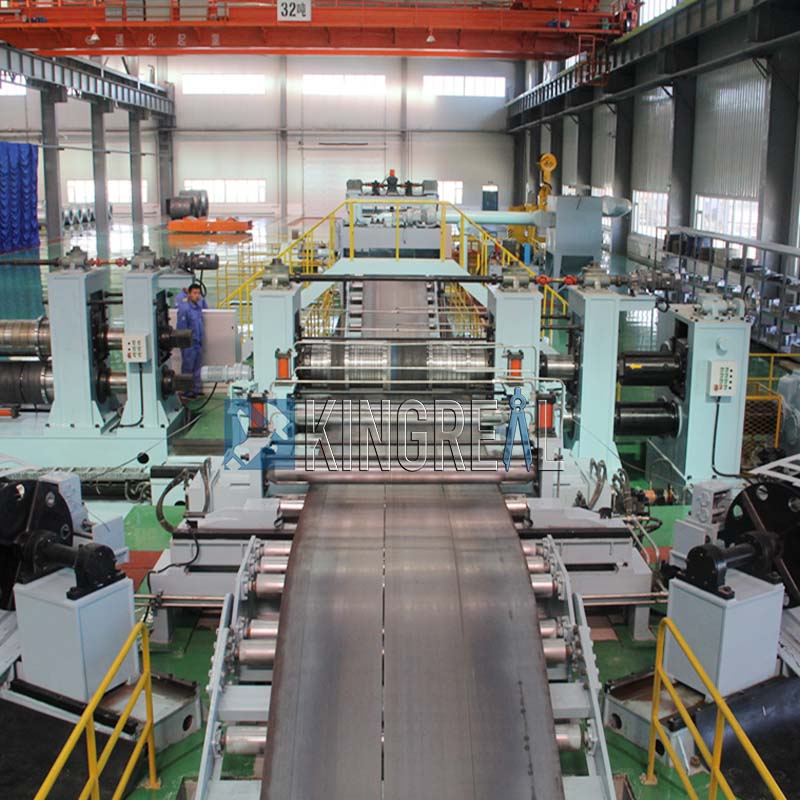

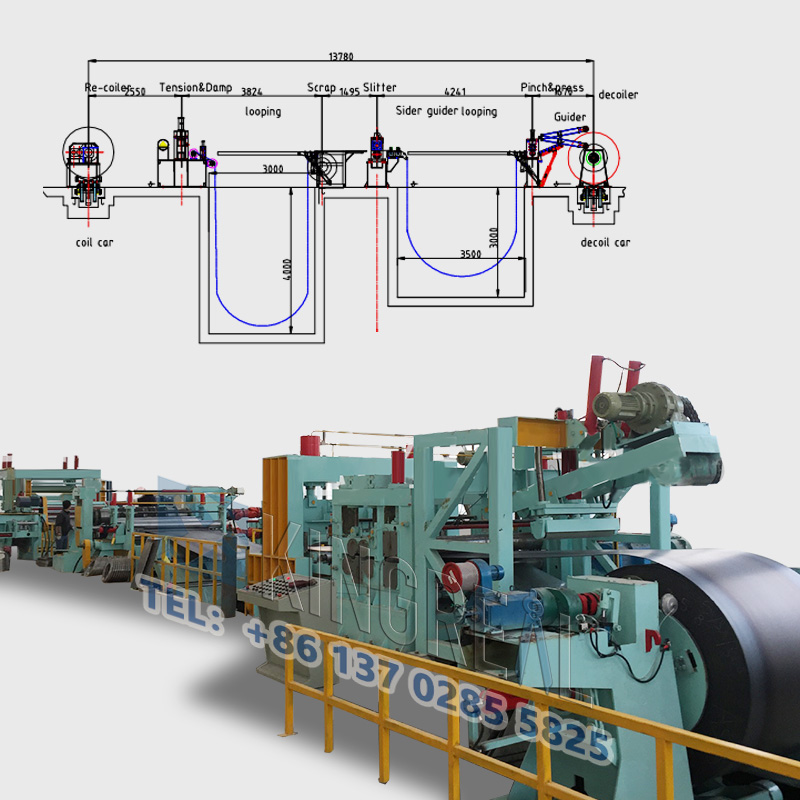

ホットローリングスチールコイルスリッティングマシンの主な手順
コイルカーの運搬→油圧片腕デコイラー→給餌ガイドプレートフィッティング→ピンチングマシン、コイルシアリング→フロントルーピングテーブル→サイドガイドフィッティング→バックルーピングテーブル→張力テーブル→リコイル→車の排出→油圧コントロール→電気制御→電気制御
主なコンポーネントの詳細
|
一部 |
参照日 |
詳細 |
|
油圧デコイラー |
- ロードベアリング：15T |
スチールコイルを運び、コイルの内径を膨張させ、コイルを解体してリサイクルするか、リサイクルします。 コイル状のプレートをサポートし、スチールベルトに張力をかけます。フレーム、メインシャフト、膨張と収縮リール、巻き戻しと押し込みデバイス、補助サポート、ブレーキ装置、電源部品で構成されています。 |
|

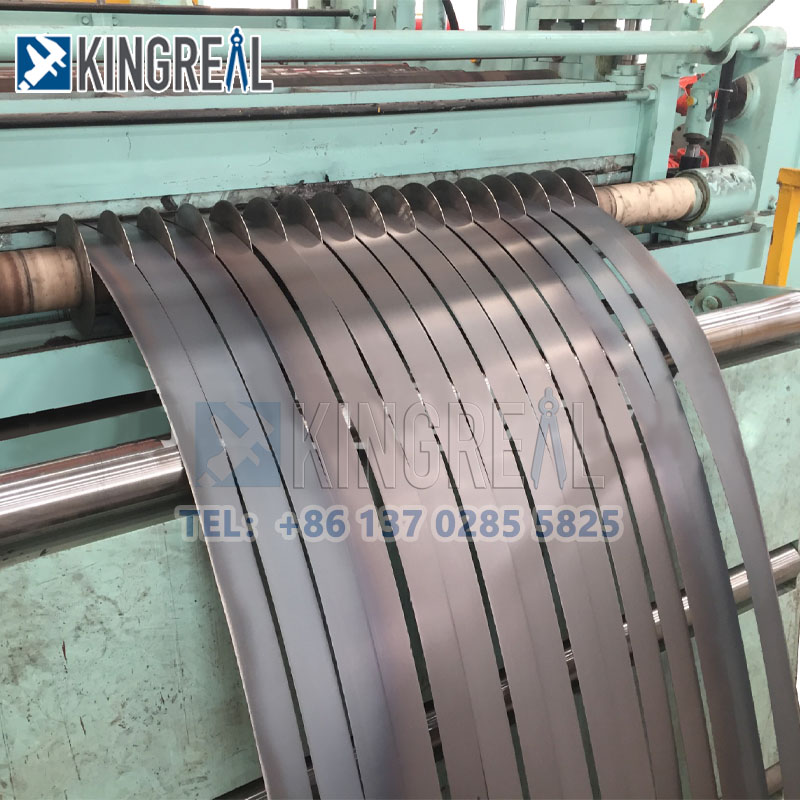

スリットマシン |
- スリット速度：120m/min |
Slitterは、ストリップコイルを縦方向にさまざまな幅に切断するマシンです。せん断された製品の幅は、組み合わせたスペーサーを切り替えることで柔軟に変更できます。ナイフシャフトの調整により、下部シャフト固定が採用されています。ナイフシャフト間隔モードのワームギアの同期調整の上部シャフト調整は、上シャフトと下シャフトの間のギャップを正確に制御できます。 |
|

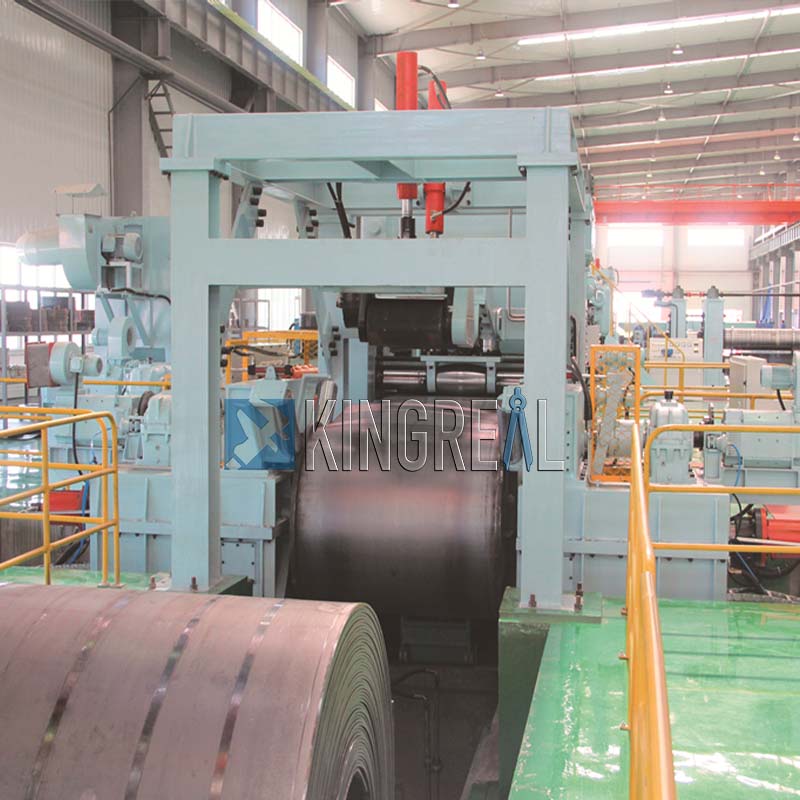

巻き戻しマシン |
- ロードベアリング：15T - ブレーキシステム：ディスクブレーキ |
この機器は、スリット後にストリップを巻き戻すために使用されます。フレームボディ、リール、トランスミッションシステム、上昇および縮小システム、ブレーキシステム、潤滑システム、油圧システムなどで構成されています。 |
ホットローリングスチールスリッティングマシンの特徴
1）地面を使用してオイルを解消し、ピットを掘る痛みを軽減する高速片持ちの不整合メカニズム。
2）この丸いせん断でのスペーサータイプの丸いせん断の使用も、二重使用丸いせん断のためにロック型ブレードに取り付けることもできます。
3は、新しく開発された両刃の切断ヘッドデバイスを採用します。これは、サイズが小さく、切断速度が高速です。
4は、バランスの取れた張力を異なる厚さに保つための緊張を確保するために、エアバッグの種類のプレスを採用します。
5は、新しい特許取得済みのテクノロジーを採用して、張力の傷や巻線特性の問題を解決する問題を解決する新しい特許テクノロジー張力張力張力メカニズム制御システムを採用しています。
6 wing巻きメカニズムのギア潤滑の問題を解決するテクニカルチームによって新たに開発された水平駆動駆動メカニズムを採用します。

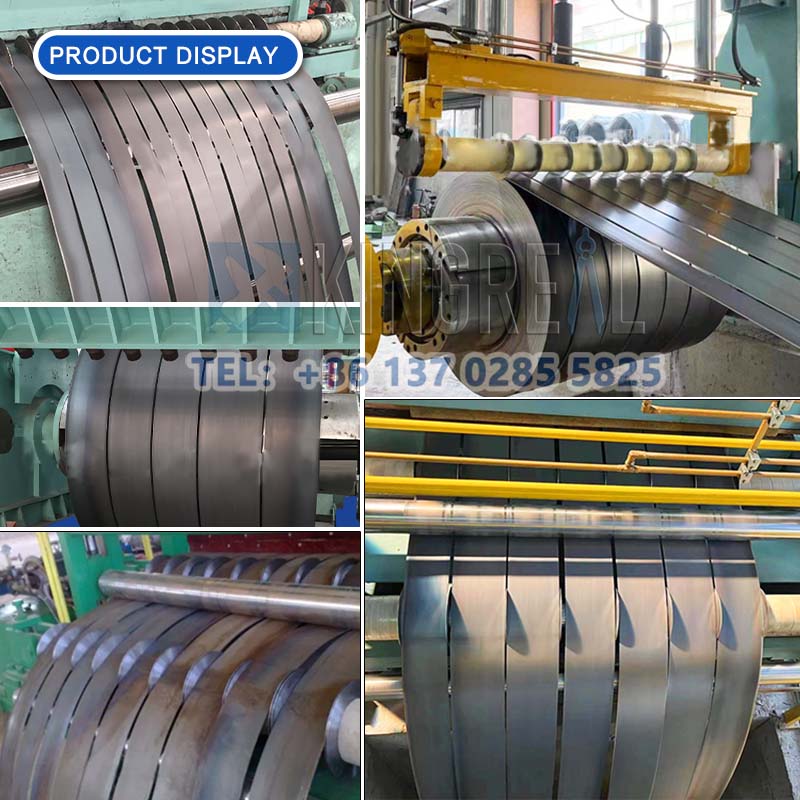

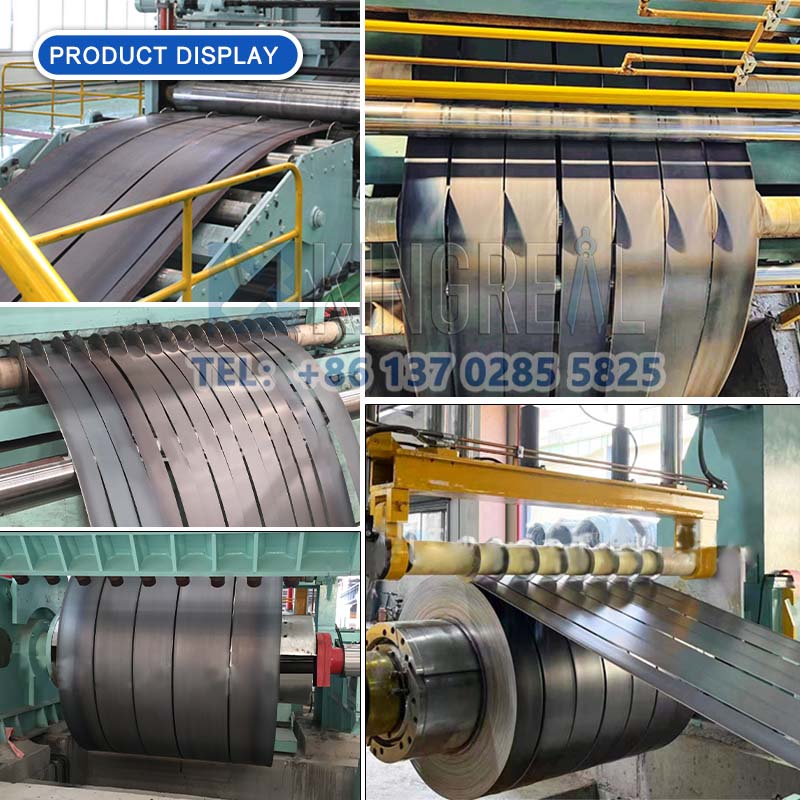

ホットロールストリップ製品の適用
ホットロール製品は、高強度、良好なタフネス、簡単な処理や形成などの優れた特性を持っています
船、自動車、橋、建設、機械、圧力容器などの製造業で広く使用されています
ホットロールスチールコイルスリッティングマシンの仕様
|
コイル材料 |
ホットロールスチール（他はカスタマイズできます |
|
コイルの厚さ |
0.3-25mm |
|
最大コイル幅 |
2000mm |
|
コイルの内径 |
470-630mm |
|
最大コイル重量 |
20 t |
|
スリット機の速度 |
0-220m/min |
|
スリッティングバー |
±0.02mm |
|
総容量 |
130kw |
上記のデータは参照用です。具体的にカスタマイズできます。

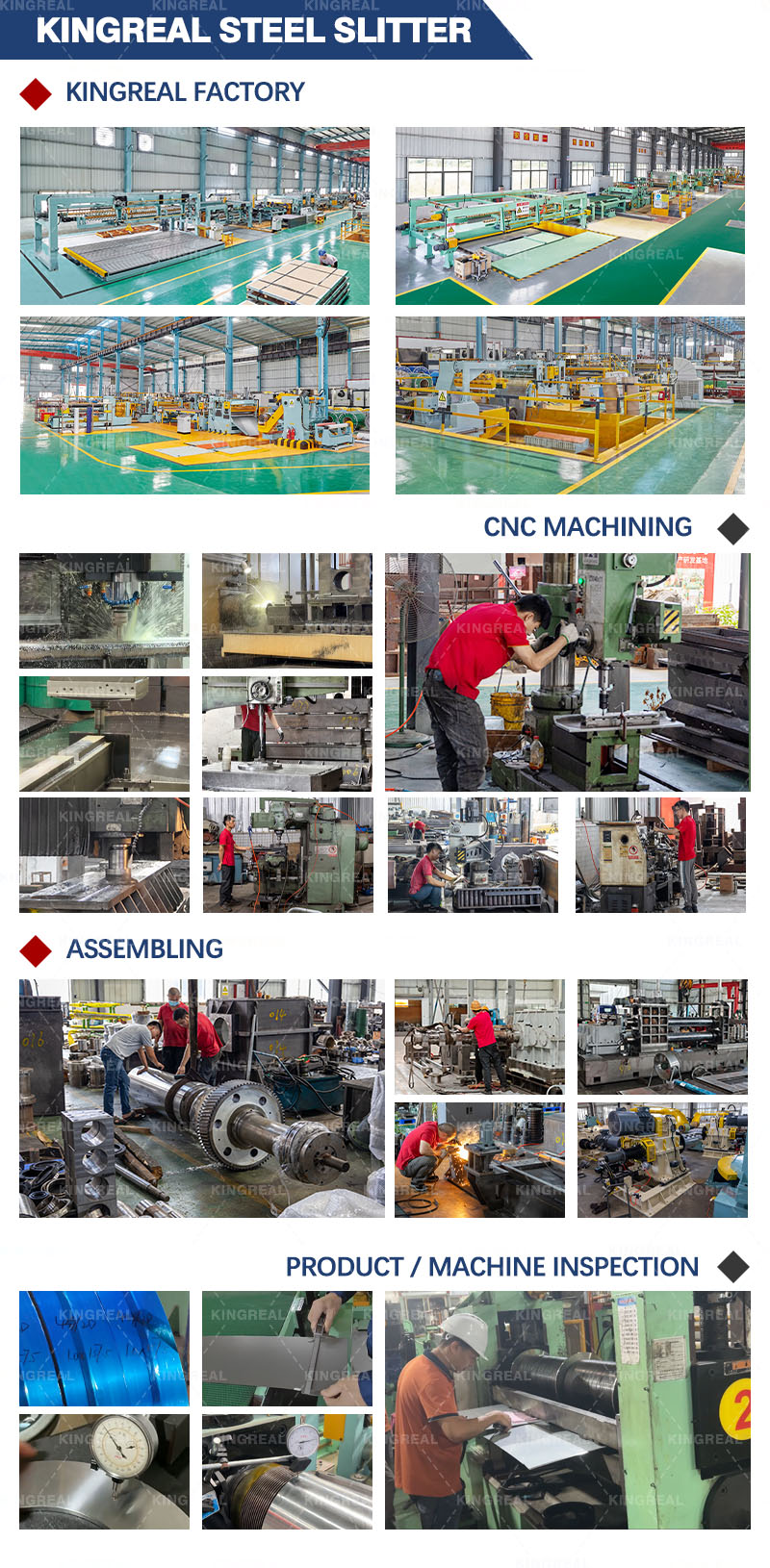

工場のHRコイルスリッティングマシン
私たちは誰ですか？
Kingreal Steel Slitterは、プロのメーカーおよびサプライヤーです。 KingRealは、コイル処理と工作機械の建物に完全なソリューションを提供します。これらの建物は、高速コイルスリッティングライン、ヘビーゲージスリッティングマシン、200m/minコイルスリッティングマシン、シンプルなスリッティングマシン、長さのスリッティングマシン、長さまでカットするためのフライシアリング、コイルCTLマシンを含みます。 Kingrealにはプロのチームと豊かなプロジェクトエクスペリエンスがあり、最高のサービスを提供できます。お問い合わせください。
マシンの輸送方法
重い機械を効率的かつ安全に輸送する方法は、多くの場合、大きな課題です。
以下は、マシンの梱包と読み込みプロセスです。
- プラスチック保護フィルムを使用します
- マークを貼り付けます
- ロード用のトレーラーを準備します
- 安全な機器
マシンのインストール方法
お客様がマシンのインストールの問題を解決できるようにするために、KingRealはオンラインとローカルのインストールサービスの両方を提供します
コイルスリッティングマシンに関するFAQ電気分離スイッチ（電気制御キャビネットの前に設定）を開き、EmerCencyStopResetとReadyTorunボタンを押します。キーは、マシンを開き（メインの動作スタンドで）、電圧（380V）と電流が正しくて安定しているかどうかを確認します。
この材料は、主にDY-5、CR12MOV、D2、LD、H13、W18CR4V、SKD-11、H13 + W + NIおよびその他の高品質のツールスチールと高合金ダイスチールおよびその他の材料を使用しています
関与するコンポーネントと機器には、デコイラー、クランプデバイス、スライトマシン、分離ブレード、巻き戻しデバイスが含まれています。
専門的な操作とメンテナンスは、機器のすべての部分が適切に機能していることを効果的に保証し、摩耗、老化、誤動作のために生産ラインのダウンタイムを回避できます。
KingRealmetal Coil Slitting Machineは、大きなコイル加工装置に属するさまざまな材料と厚さのコイルのスライトと巻線の生産プロセス用に設計されています
スリットマシンの速度の場合、速度範囲は20〜220m/minで、速度範囲は広範囲に及びます。では、コイルスリッターの速度範囲に影響を与える主な要因は何ですか？
