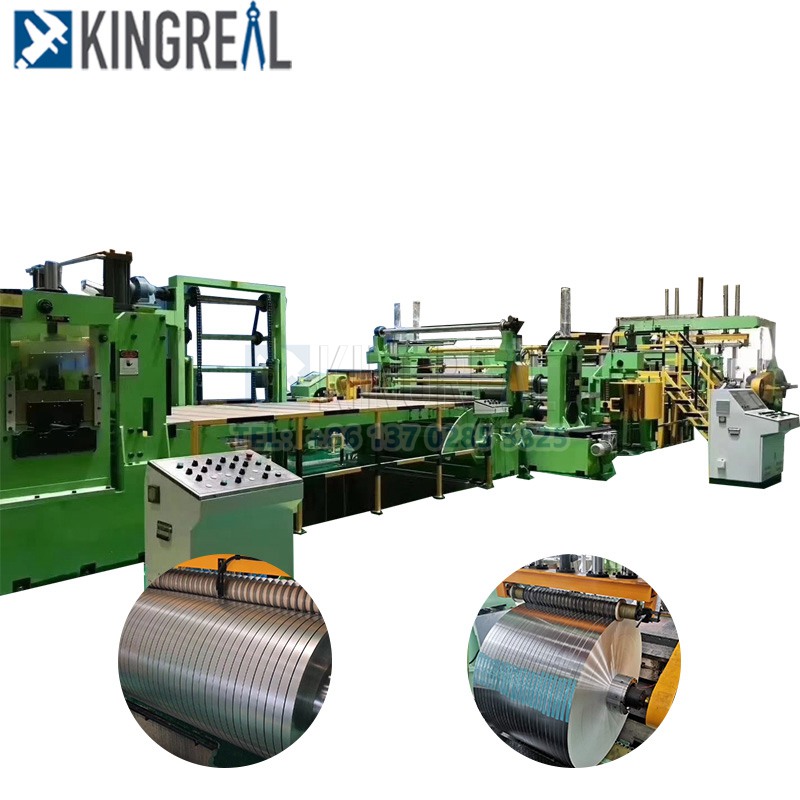

全自動CRコイルスリッター巻取機
  • 全自動CRコイルスリッター巻取機全自動CRコイルスリッター巻取機

全自動CRコイルスリッター巻取機

キングレアルは、冷間圧延鋼をはじめとする各種材質のコイルを巧みにスリットすることができ、高精度なスリット結果を実現できる全自動CRコイルスリッター巻取機を設計しました。中国の専門メーカーの 1 つとして、KINGREAL スリッター装置はサウジアラビアやインドなどの多くの国に販売されています。お気軽にお問い合わせください。

お問い合わせを送信    PDFダウンロード

製品説明

お客様の工場で稼動するKINGREALコイルスリッター機:


マシンの説明:

全自動CRコイルスリッター巻取機KINGREALは、専門のコイル加工装置メーカーとして、最長20年間コイルスリッティングマシン製造の研究開発に注力しており、生産と販売の豊富な経験があり、ニーズに応じてカスタマイズすることができます。顧客のニーズに合わせてさまざまな生産ラインを設計します。

お客様の生産要件を遠慮なくお知らせください。お客様に合わせてカスタマイズされたソリューションをすぐに設計します。


高品質のスリッター冷間圧延鋼板製品を生産するために、KINGREAL 冷間圧延鋼板スリッター機は主に油圧式アンコイラー、スリッター、巻き取り機で構成されています。冷間圧延された鋼は冷間圧延鋼材として知られています。続いて、No.1 鋼板を室温で所望の厚さに圧延して、冷間圧延として知られる鋼板を作成します。冷間圧延鋼板は、熱間圧延鋼板に比べて、より正確な厚さ測定、滑らかで美しい表面、優れた加工能力など、機械的特性が向上しています。


full auto coil slitting machine


作業プロセス:

steel coil slitting


コイルカー -- 油圧アンコイラー -- ピンチ&プレストレートナー -- サイドガイド -- 高品質スリッター -- スクラップワインダー -- ループブリッジ -- セパレーター -- 巻取り機


全自動スリッター機の技術仕様:

材料

原材料
冷間圧延鋼など
材料の厚さ
0.3~3mm
材料幅範囲
1800-2000MM
コイル重量
20トン
コイル内径
Φ508mm/610mm
コイル外径
φ1800mm(Max)
生産ライン

作業速度
0-220M/分
ストリップのスリッティング
2-15
最大スリット数
8個(3mm)、30個(0.3mm)
製品精度
±0.15MM


主要コンポーネントの詳細


油圧デコイラーと巻き戻し装置

サイディング技術:


1. 構造 鋼板溶接フレーム、油圧伸縮マンドレル

2.耐荷重15T

3. スチールコイル内径Φ508mm

4.スチールコイル外径MAX:Φ1800mm

5. 巻き出し円弧板構造 片持ち式、4枚の曲板構造

6. アークプレートの伸縮範囲Φ470mm~Φ508mm

7. 給餌方法 受動的給餌;

8.巻き戻しパワー11KWモーター;


steel coil slitting machine

メインスリッター機

技術ニカルパラメータ


1. 構造 鋼板溶接ベース、パワーギアボックス、アーチウェイ、フレーム

2. スリッティング速度 120m/min

3. ツールシャフト径 Φ160mm×1600mm

4. 材質 42CrMo

5. カッターサイズ Φ280mm×Φ160mm×15mm(外径*内径*厚さ)

6.メインモーター出力AC75Kw

7. モバイルアーチウェイモーター ラックの外側に設置されており、ナイフの設置には影響しません。


metal slitting machine

プレセパレーションフレームテンションマシン

技術パラメータ:


1. 構造 鋼板溶接ベースおよびフレーム

2. 数量 2セット

3. スペーサーサイズ Φ100×Φ200*3

4. スペーサーサイズ Φ100×Φ130×&

5.中圧ローラー上下昇降


steel slitting equipment

当社を選ぶ理由

1.コイルスリッター機のソリューション全体


stainless steel slitting coil


キングレアルは、お客様のニーズに応じて、スリッター機の製造に関するさまざまなソリューションを提供できます。たとえば、さまざまな生産材料に応じて、ステンレス鋼と鉄板。さまざまなスリット要件に応じて、ブレードの設計を調整します。さまざまな速度要件に応じて、220M/minの高速生産を実現するダブルナイフブロックを提供します。


2.機械の品質管理


stainless steel slitting machine

生産プロセスの各段階が規格と仕様に準拠していることを保証するために、KINGREAL は厳格な品質管理方法を構築しました。これには、機械のコンポーネントがすべて品質基準に準拠していることを確認するための、原材料の入手、製造手順、組み立て、テストなどが含まれます。


さらに、KINGREAL コイルスリッター機は世界的な CE 認証を取得しています。


3.技術サポート


stainless steel slitting machine

サウジアラビアでの技術サポート

KINGREAL は、機械が正常に動作することを保証するために、海外に出張して機械を設置するエンジニアを手配し、すべての技術指導を提供します。正確な費用は交渉の対象となります。
