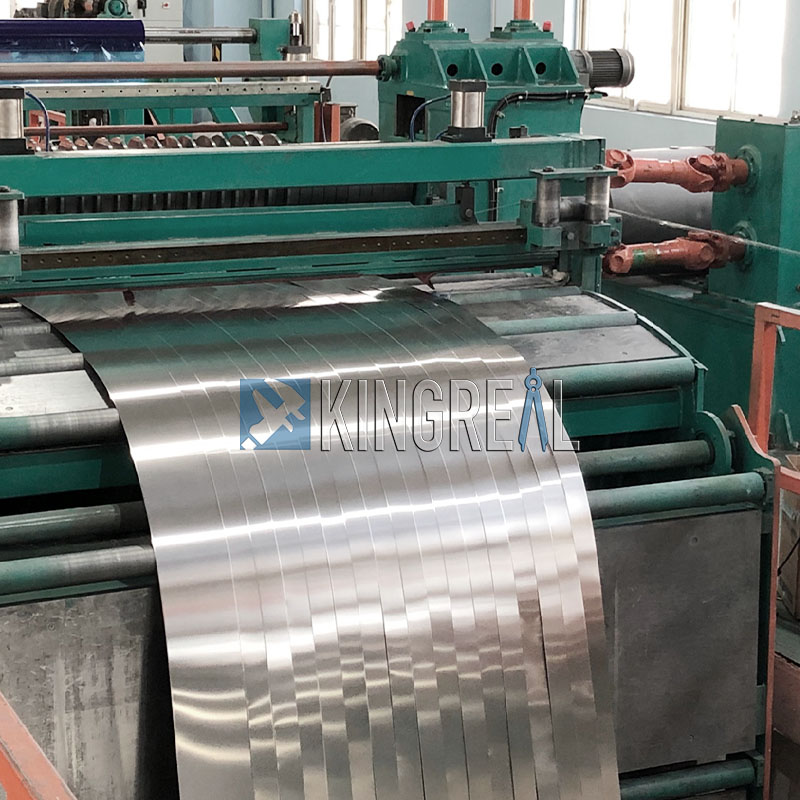

KINGREAL はスリッター分野の専門メーカーであり、ダブルスリッターヘッドコイルスリッターは当社の最も特徴的な製品の 1 つです。コイルスリッターのスリット速度を最大化するために、キングレアルはナイフシート交換の時間を短縮し、生産効率を向上させるためにこのダブルスリッターヘッドスリッターマシンを設計しました。最大生産速度に達する220m/分.

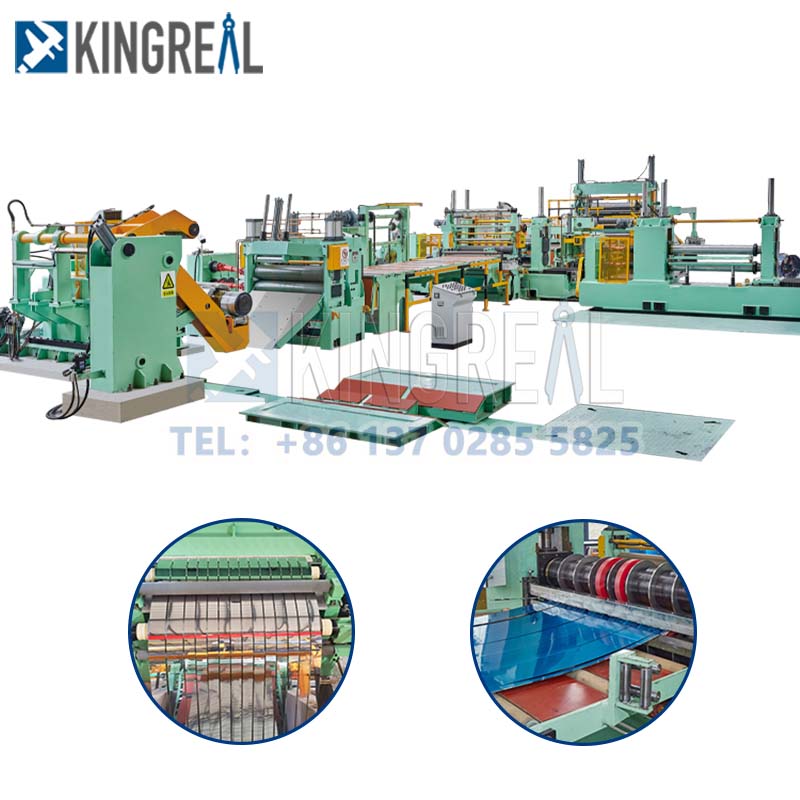

ダブルスリッタースリッター機は、コイルカー付きデコイラー、クランプ&ダブルスリッター装置、素早い交換が可能な高精度スリッター、廃棄リワインダー、サイドガイド、巻取機、テンション装置、油圧巻取機で構成されています。コイルカー付き。
1 つのスリッティング ヘッドから別のスリッティング ヘッドへのバリエーション: ダブル スリッター ヘッドの一方の下部構造が長手方向のレール上を歩き、インラインのスリッター ヘッドが下部構造上を移動し、下部構造がもう一方のスリッター ヘッドをライン位置でスリッティングに向けて移動し、次にもう一方のヘッドを移動します。ラインポジションに移動すると、交換にかかる時間はわずか 30 分です。
ダブルスリットヘッドは同じでも、一方を大きくしてもう一方を小さくすることもできます。大きいスリッターは厚い厚みのスリッターに適しており、小さいスリッターは薄い厚みのスリッターに適しています。これにより、高精度、高効率の性能を実現します。
ダブルスリッティングヘッドは、スリッティングラインの柔軟性と効率を向上させ、大量のスリッティングコイルを必要とする大規模製鉄所で非常に人気があります。
アンコイラー → クリッピング・シャーリング → ガイド → スリッティングマシン → 端材巻き取り → テンション → 巻き戻し → 小ロール搬出 → 包装
原材料の材質 |
ステンレス鋼、冷間圧延鋼。 |
原料の厚み |
0.2mm~2.0mm |
原料幅 |
300~1550mm |
原料ロール内径 |
Φ508mm |
原料ロール外径 |
≤Φ1800mm |
原料体積重量 |
≤12トン |
スリッティング速度 |
0~80m/分(通常動作) |
総電力 |
約150KW |
床面積 |
約18m×6m |
いいえ。 |
名前 |
ユニット |
1 |
コイルロードトロリー |
1台 |
2 |
巻き戻し装置付き油圧アンコイラー |
1セット |
3 |
材料シャベル、2本ローラーピンチ、油圧シャーリングマシン |
1セット |
4 |
#1 ループ橋 |
1台 |
5 |
ガイドアライン |
1台 |
6 |
メインコイルスリッター機 |
1セット |
7 |
スクラップコレクター |
1セット |
8 |
#2ループ橋 |
1セット |
9 |
油圧テンションステーション |
1セット |
10 |
アンコイラー |
1セット |
11 |
荷降ろし台車 |
1台 |
ダブルスリッターヘッドスリッター機により、スリッター速度220m/minを実現し、ツールホルダーの交換時間を短縮し、生産効率を向上させ、お客様の経済効果を向上させます。
精密矯正機は、高周波縦溶接パイプ生産ラインの仕上げ装置の一種で、鋼管を真っ直ぐにし、成形および溶接後の鋼管の応力と曲がりを除去するために使用されます。
● 油圧アンコイラーと巻き戻し装置
構造 |
鋼板溶接フレーム、油圧伸縮マンドレル |
量 |
1セット |
耐荷重性 |
20T |
スチールコイル内径 |
Φ508mm |
スチールコイル外径 |
MAX:Φ1800mm |
ほどける力 |
11KWモーター; |
● プレートヘッド、リード材、ピンチレベラー、プレートヘッドシャー
構造 |
鋼板を溶接したベースとフレーム |
量 |
1 |
材料 |
GCr15 |
ピンチロール数量/直径 |
2×Φ180mm |
メインモーター出力 |
AC30Kwモーター |
● メインスリッター機
構造 |
鋼板溶接高耐久フレームとスライダー、油圧源 |
量 |
1セット |
はさみフォーム |
4枚の刃が使える四方ハサミ |
刃の材質 |
Cr12MoV |
刃の原点 |
安徽省 |
|
|
|
