KINGREAL STEEL SLITER は、長さカットラインの分野の専門メーカーおよび生産者であり、お客様に最適なソリューションを提供することに尽力しています。
お客様の必要な金属切断能力、処理される原材料の範囲、および工場の生産ニーズに応じて異なります。

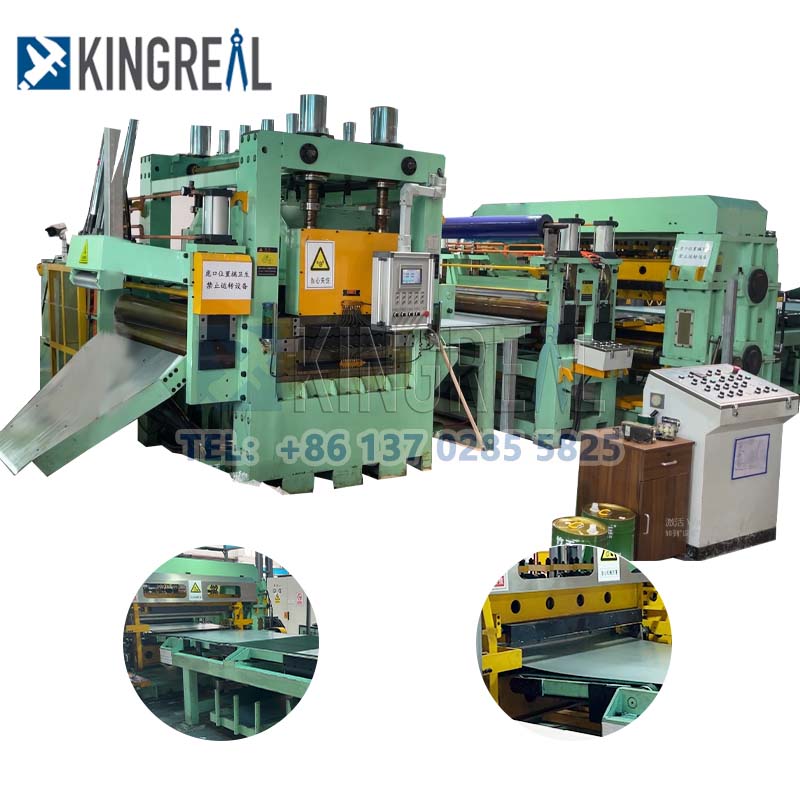

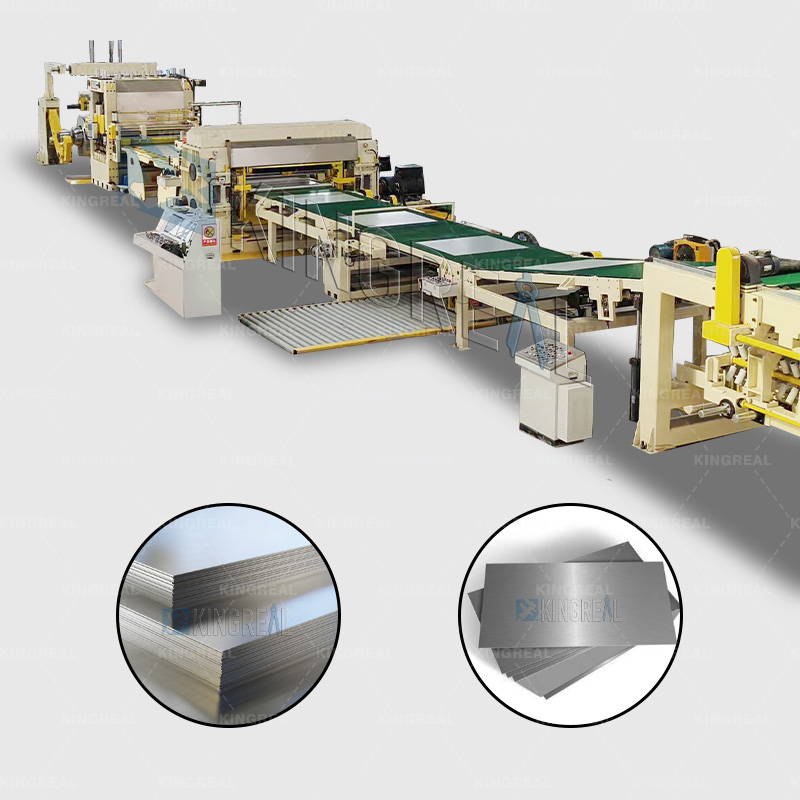

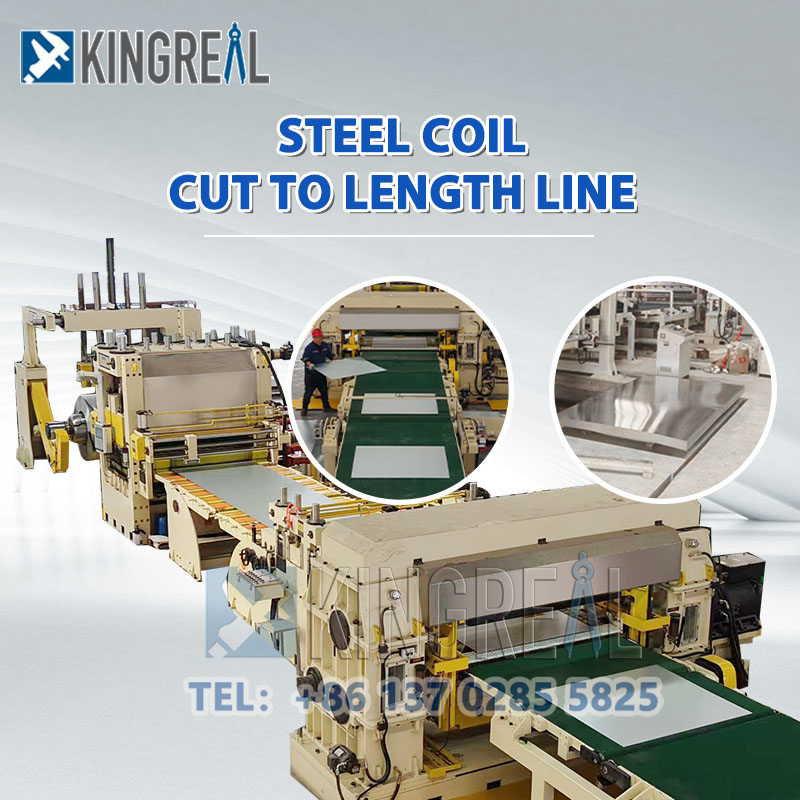

フライシャー付き長さカット機は、連続した金属ストリップを特定の長さのプレートまたはシートに切断するための工業用機械です。フライシャーリングのKINGREALデザイン
最大80M/分の高速移動中に停止することなく、金属帯の連続自動かつ精密な切断を実現します。主に鋼材に使用されており、

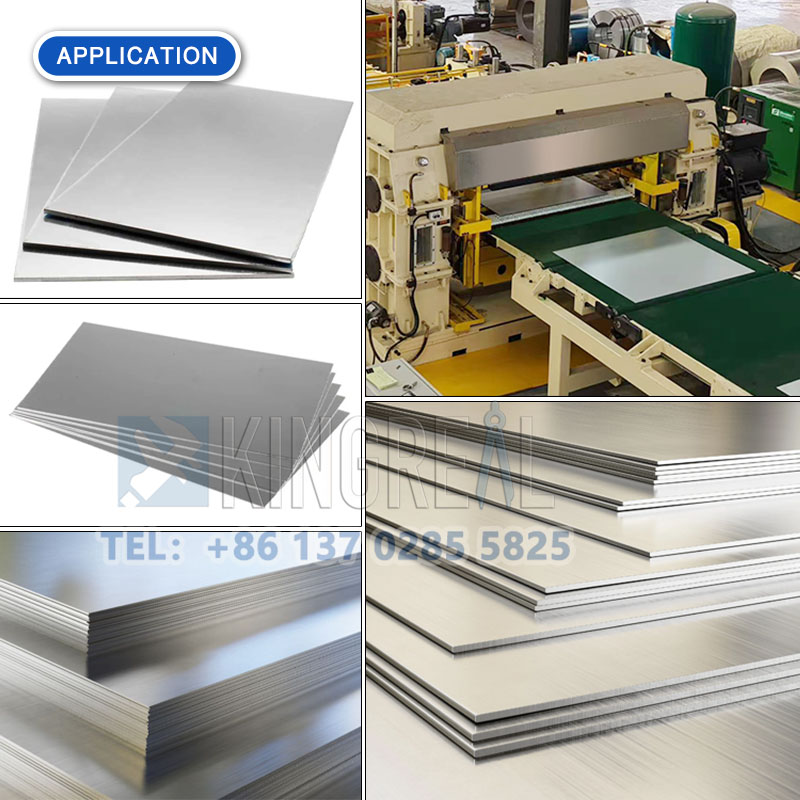

アルミニウム、銅などの金属加工産業、自動車、家電、建設などの分野で広く使用されています。

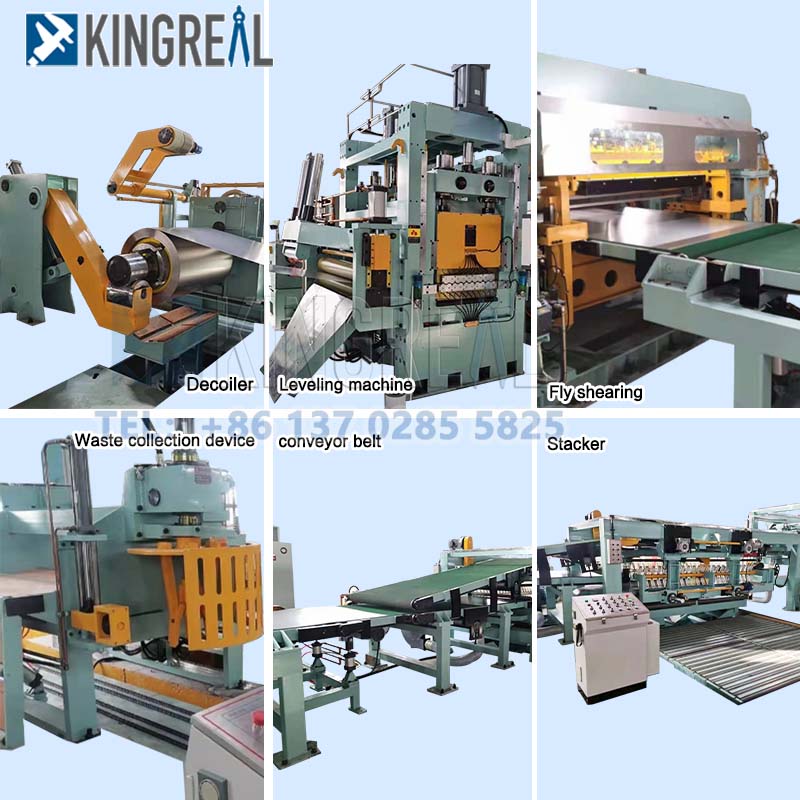

生産ラインが稼働しているとき、デコイラーは供給状態になります。シート材料は、レベリングのために6層21ローラー高精度レベリングマシンに入った後、電気目制御ルーパーとラテラルメカニズムによるNC測長機に入ります。 NC 長さ測定器はサイズを設定し、材料を次のステップの回転切断機に送ります。 NC送りが設定サイズに達したとき。シャーリング機はシート材料を切断し、切断されたシート材料は搬送装置によって製品スタッキングマシンに整然と積み重ねられ、スタッキング鋼板の昇降プラットフォームは鋼板の高さの増加に応じて自動的に減少します。プレートの設定値に達すると、生産ラインが自動的に停止します。このとき、昇降プラットフォームは手動制御によって下降し、排出トロリーが駆動され、同時に別の排出トロリーが駆動され、次の作業サイクルに入ります。
| 原材料表 | 1台 |
| 給餌用台車 | 1台 |
| フロント補助サポート | 1台 |
| アンコイラー + 巻き戻し装置 | 1セット |
| 6層ローラーレベリングマシン+作業ローラーセルフクリーニングシステム | 1台 |
| 上面フィルムラミネート機 | 1台 |
| ショートルーパー | 1台 |
| 側面ガイド装置 | 1台 |
| ピンチNC測長器 | 1台 |
| フライシャーリングマシン | 1台 |
| 搬送機 | 1台 |
| 製品スタッキングマシン | 1台 |
| 原材料 | CRC鋼 |
| 厚さ | 0.4～3.0mm |
| 幅 | ≤1500mm |
| コイル重量 | ≤ 20T |
| 長さ | 500～6000mm |
| 長さの許容差 | L=2m≦±0.3mm（2.0mm） |
| 対角公差 | L=2m≦±0.5mm（2.0mm） |
| スピード | 0～80m/min（無段階速度調整） |
| ストリップスルー速度 | 0～15m/分 |
| コントロール | 交流周波数変換制御 |
 |
 |
 |
A進んだサーボ制御システムまたは同期制御システムを使用して、フライングシアーツールは金属ストリップの移動速度と同期します。
制御システムは、ツールの速度をリアルタイムで監視および調整して、さまざまな切断長さに対応できます。2番目のストリップ速度。
ナイフは通常、高い硬度と耐摩耗性を備えた高強度合金鋼またはタングステンカーバイド素材で作られており、長い切断寿命と安定した切断品質を保証します。
ナイフの形状と角度の設計も最適化されており、切断抵抗を軽減し、切断結果を向上させます。
フライングシアー装置のナイフとツールホルダーは動的バランス設計になっており、高速移動時のスムーズな動作を確保し、振動を低減し、切断精度と装置寿命を向上させます。
高精度ガイド機構を搭載し、フライングシャーツールが切断工程中に常に正しい切断経路と位置を維持し、切断精度を向上させます。
