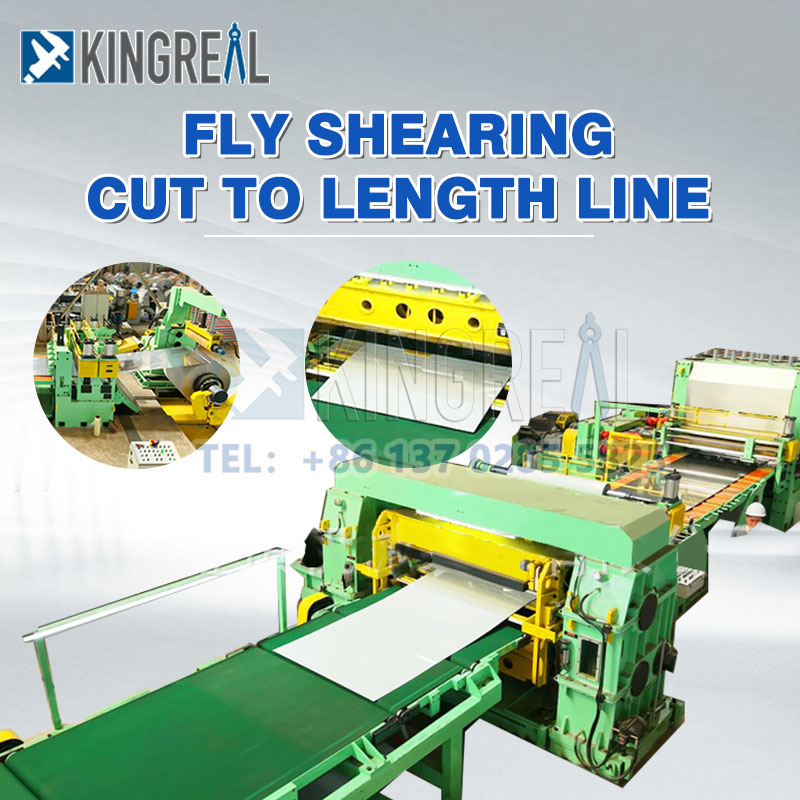

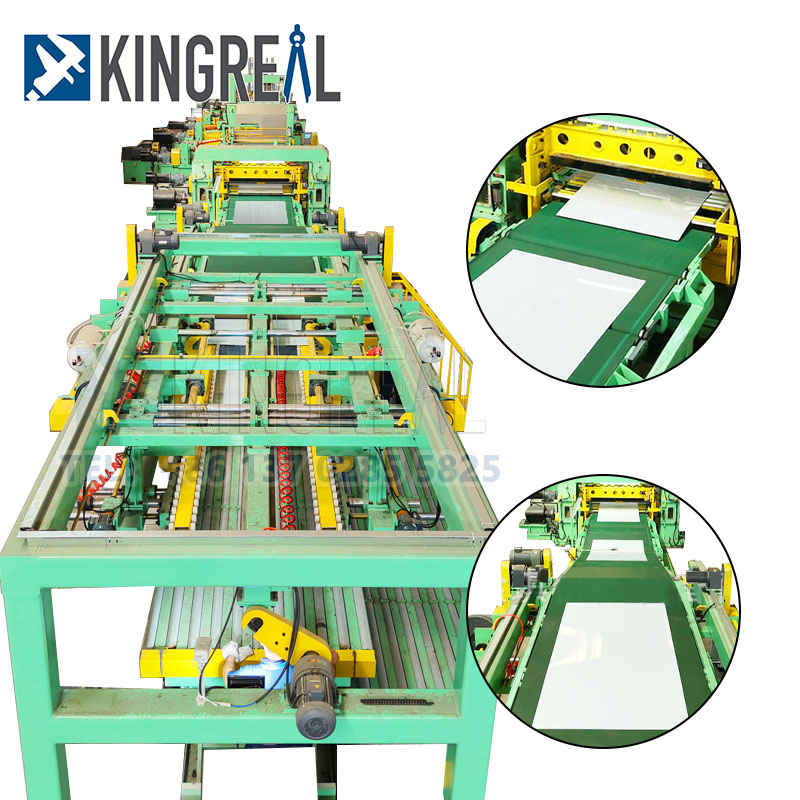

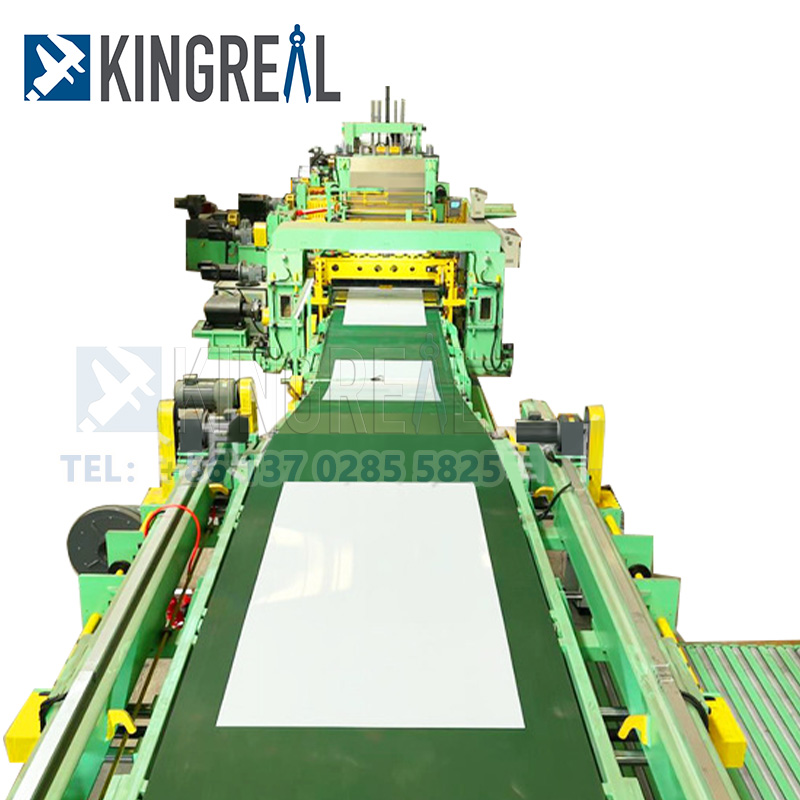

長さにカットする機械とは何ですか

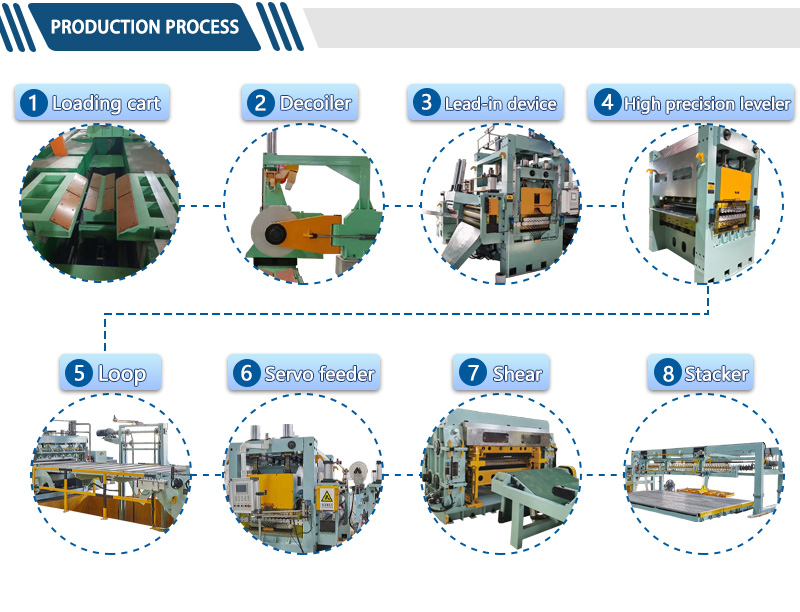

KINGREAL Cut To Length Machine は、巻き戻し、レベリング、テンション、クロスカット、スタッキングを処理して、さまざまなサイズの金属コイルを特定の寸法の製品に加工します。
CTL 生産ライン機械は、主にステンレス鋼、アルミニウム板、鉄板、熱間圧延鋼板、冷間圧延鋼板などの板の切断、クロスカット、分割のプロセスで使用されます。
印刷、包装、自動車エレクトロニクス、衣類およびアパレル、家具およびハードウェア、建材およびその他の産業における材料加工に適しています。
なぜラインをトリミングする必要があるのですか?
生産プロセスの機械、特に大型機械のような長さに合わせて切断する生産ラインでは、コイル素材の厚さが異なるため、必然的に最終製品に傷がついたり、エッジが毛深い場合などにせん断が発生します。
主要産業が急速に発展する現在、高精度レベリングマシンに対する消費者の要求は新たな時代に入っています。
パネルの平面度を向上させるだけでなく、レベリング加工によるパネル表面の傷やシワなどの変形がないことも求められます。特に自動車パネルや化粧パネルのレベリングでは、良好な表面品質を維持する必要があります。

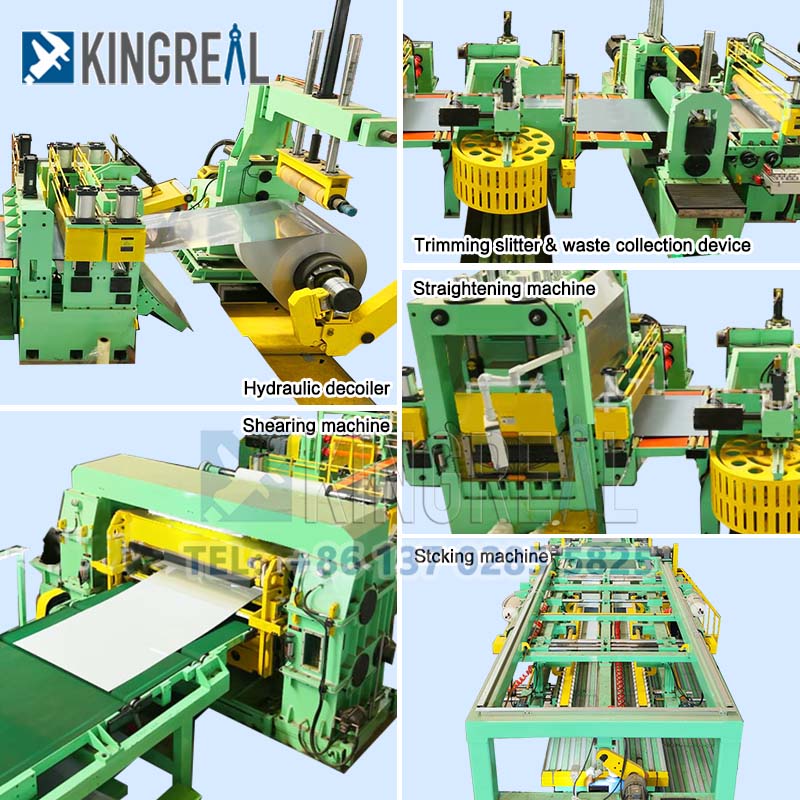

そのため、キングレラルは特別に設計し、長さ調整ラインにトリミング装置を追加しました。これにより、加工後のシートの品質が大幅に向上しました。
加工板が破損する可能性があるのはなぜですか？
版をならす際、ならす力が小さく、ローラー表面と版との接触が滑らかで摩擦が少ないため、目立った傷がつきません。ほとんどの場合、プレートの品質には影響しません。
ただし、厚板成形による明らかな傷については。
隣り合うロール間の曲げ率の差が大きいほど、ロール間の板の移動速度のばらつきも大きくなりますが、板がロールを通過する際に生じる移動速度のばらつきにより、側圧によるトラバース傷が発生し除去が困難になります。
これに加えて、機械の使用時間やブレードなどの主要機器のメンテナンス間隔も最終製品の品質に影響します。
技術的パラメータ
|
コイル幅 |
500-1300MM |
|
コイルの厚さ |
0.4-3.0MM |
|
最大重量 |
10トン |
|
コイル内径 |
450-650MM |
|
外径 |
1800MM |
|
回線速度 |
15M/分 |
|
長さの範囲 |
400-3000MM |
|
長さの許容差 |
±0.5/分 |
|
総電力 |
20KW |
実際のデータは、KINGREAL のエンジニアがさまざまな生産要件に応じて専門的に設計する必要があります。

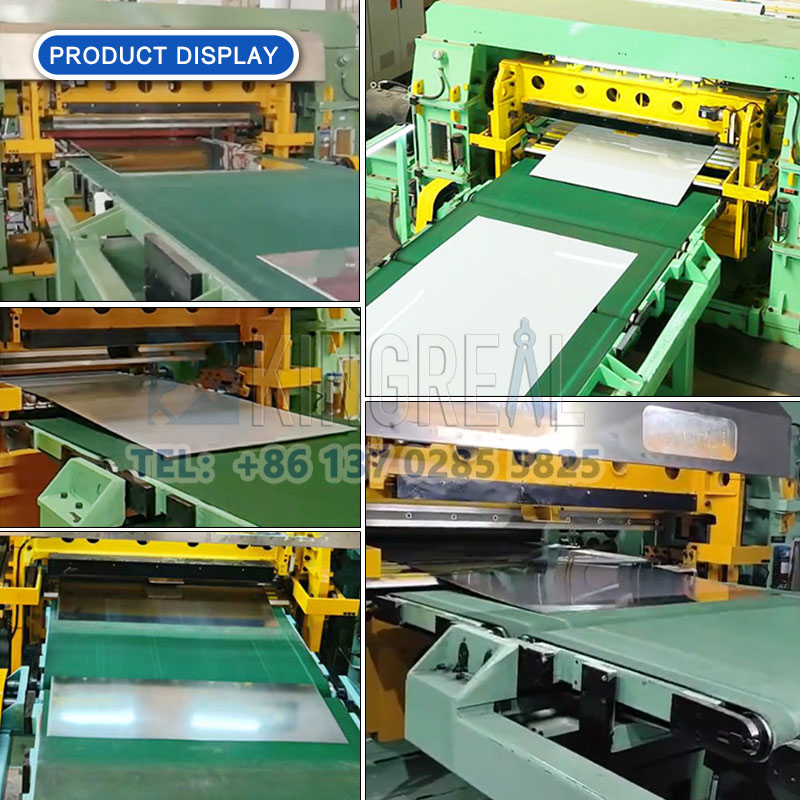

最終製品の展示
KINGREALコイル加工装置工場
生産ラインについて詳しく知りたい方は、お気軽にお問い合わせ下さい。
