CRコイルを長さのラインにカット - キングリアルスリッター

CR コイルを長さのラインに合わせてカット - KINGREAL スリッターは、0.3 ~ 3MM の一般的な厚さの冷間圧延材料を長さのラインに合わせて精密に切断できるように設計されています。 20年以上の生産経験により、多様な生産ソリューションを提供できます。お気軽にお問い合わせください。

お問い合わせを送信    PDFダウンロード

製品説明

線の長さに合わせてカットされた CR コイルのビデオ表示 - KINGREAL SLITTER:


生産ラインの説明:

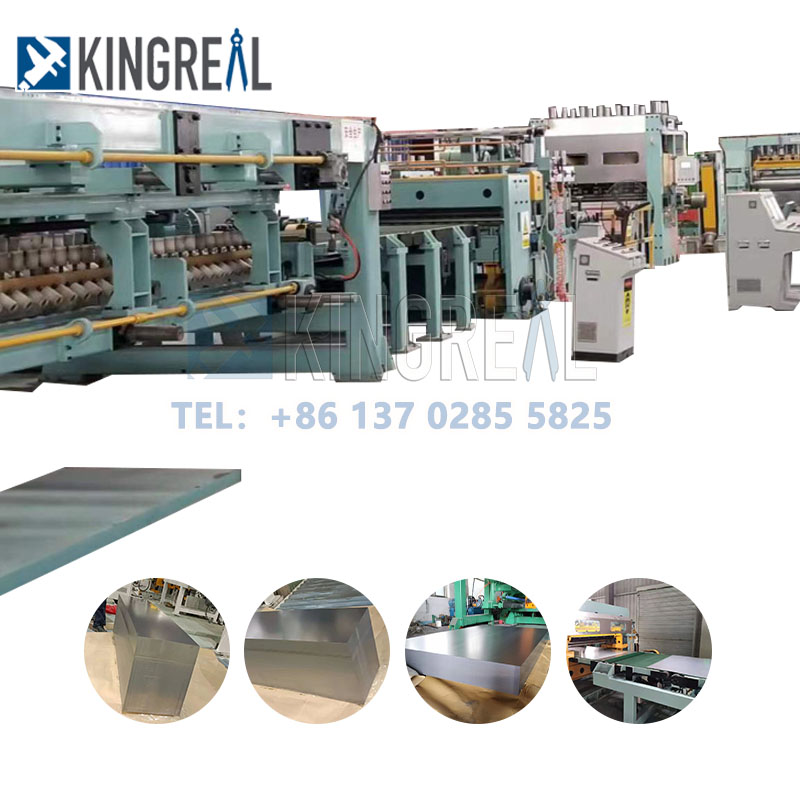

キングレアルスリッターCRコイルカットラインは、元のコイルから金属コイルを巻き戻し、レベリング、カット、トリミング、スタッキングといった一連の工程を経て、指定された長さのシートを得るために特別に設計されたラインです。金属。お客様のさまざまな生産要件を満たします。


-原材料:

熱間圧延鋼、冷間圧延鋼、亜鉛メッキ鋼、カラーコーティング鋼、高張力鋼、ステンレス鋼、アルミニウム、銅および合金;

-厚さの範囲:

軽い装置: 0.3-3MM。

中型機器: 3-6MM

重機: 6-20MM


coil cut to length line

作業プロセス:


metal cut to length machine


ローディングトロリーカー -- 油圧アンコイラー -- 油圧プレスおよびガイド -- 高精度ストレートナー -- 所定の長さにカットする機械 -- オートスタッカー -- 電気制御システム -- 油圧システム


構成オプション:


KINGREAL SLITER は、20 年以上の生産経験を持つ冷間圧延切断ラインのサプライヤーとして、お客様のさまざまな生産ニーズを満たす多様な設計ソリューションを提供することに尽力しています。


カット・トゥ・レングスラインでは、顧客の要件に応じてさまざまな部品を組み合わせて金属コイルを加工、製造できます。各ラインでは、部品に合わせてコイルの原材料、厚さ、加工ニーズを考慮する必要があります。最も一般的なオプションのパーツ:


- 矯正機

精密なレベリング。粗いレベリング。デュアルレベラー

metal straightener machine

- トリミング装置

Trimming device

- 自動スタッキング

stacker machine

技術仕様:

原材料
GI、CR、CS
シートの厚さ
0.3~4.0mm
シート幅
500~2000mm
コイル外径
≦φ2200mm
コイル内径
508mm;610mm
切断速度
0-60m/分(調整可能)
糸通し速度
0~15m/分

380V/50Hz/3相
総電力
~200Kw

主要コンポーネントの詳細:

アンコイラー

この装置を使用すると、耐荷重スチールコイルをクランプしたり開いたりして、張力を解く機能を実現できます。構成部品はフレーム本体、リール、伝動装置、プレス材装置、張力装置、潤滑装置、油圧装置です。

駆動機構:クラッチ機構により、通常の巻き戻し時と材料の受動排出時の動力の分離を実現。アンコイラーのスピンドルはモーターによって押されて回転し、スチールコイルの展開とヘッドの送りを実現します。

昇降機構:クサビ型のスライダーと主軸の摺動座が昇降シリンダーの張力により変位を生じ、上昇を実現します。


decoiler

高精度レベラーマシン

構造と目的: 不均一な鋼板を水平にすることが本来の目的です。レベリングマシンは6層ローラー構造を採用しています。最高のレベリング効果を得るために、各レベリングローラーは精密旋削、焼き戻し、クロムメッキ、研削によって処理されます。ユニバーサルカップリングを使用することで、分配ギアボックスはレベリングローラーを独立して駆動し、単一の機械を正方向と逆方向の両方に回転させることができます。



coil cut to length

長さに合わせてカットする機械

1.ユニット機器の重量:600トン以上、複雑な構造、製造の困難さ、高い組み立て精度、高レベルの自動化制御。

2.シャーブレードの平行度:最長5.2mの長さの上下シャーブレードの平行度0.1mmを保証。

3.シャーブレードクリアランス:0.45ミリメートルの最小シャーブレードクリアランスで、安全で安定したせん断を確保します。

4.切断時間と精度: 厚さ50 mm、幅5メートルの鋼板の純粋なせん断時間は3.6秒で、高精度、高品質のせん断を実現します。

この装置の技術的な利点は次のとおりです。

高剛性・低変形フレームの特長により、安定したせん断が得られ、せん断品質が飛躍的に向上します。

独立した駆動を備えたオーバーバランス振動ローラーコンベア技術により、鋼板の曲げ変形が軽減され、せん断品質が向上します。薄型オイル潤滑構造、オイルパレスシール保護、自己潤滑材の塗布により構造を簡素化し、摩耗部品の寿命を向上させます。


coil cut to length line

当社を選ぶ理由:

- 豊富なプロジェクト制作経験(20年以上)

- 完全な生産ソリューション

- 技術チームとアフターセールスチーム

-国内外の展示会


KINGREAL FACTORY
