1650MM コイル スリッター巻き戻し機の説明

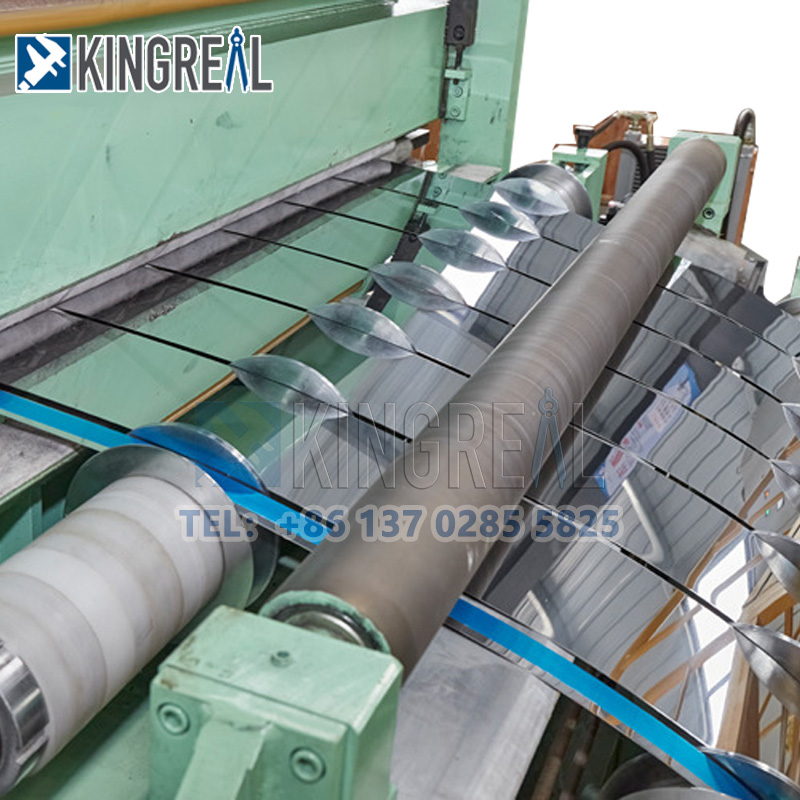

KINGREAL SLITER 1650MM コイルスリッター巻き戻し機は、スチール、アルミニウム、GI、銅、シリコンなどのさまざまな種類の材料をスリットおよび巻き戻すために設計されています。このコイル スリッティング ラインは、ブランキング ラインの最も一般的な設計の 1 つであり、コイル加工のスリッターに対するほとんどの工場のニーズを満たします。コイルの厚みは0.3mm～3mm、幅は1650mmまで対応可能です。

当社ウェブサイトでは以下の製品もご覧いただけます。

1. ダブルスリッターヘッドスリッター機

2. 10-20MM 厚板鋼スリッター機

3. コイルを長さの線に合わせてカットします

4. アンコイラーレベラーシャーリングライン

5.金属穴あき機械の生産ライン

技術仕様:

作業プロセス:

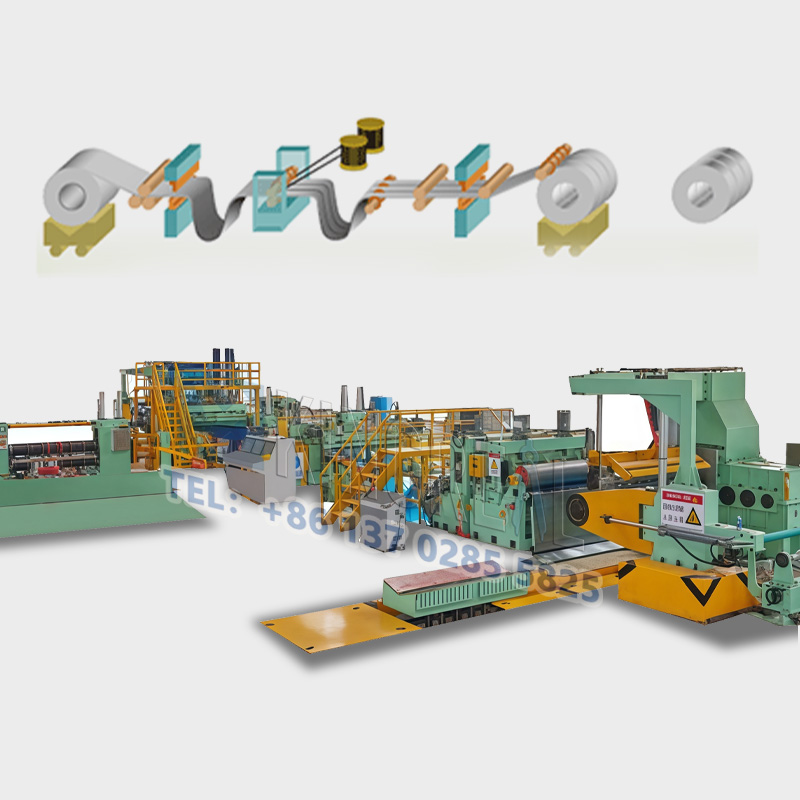

トロリーローディングコイル -- デコイラーの油圧垂直センタリング -- 油圧デコイラー -- ピンチおよびレバー -- プレートヘッドシャー -- ループブリッジ -- スリッティングマシン -- テンションステーション -- 分離 -- 巻き取り機

スチール コイル スリッター機の詳細情報:

トロリーローディングコイル

構造と用途: アンコイラーに供給し、スチールコイルを保管テーブルからアンコイラーのリールに輸送するために使用されます。トロリーは油圧モーターによって制御され、昇降は油圧シリンダーによって制御されます。

昇降機構: 油圧シリンダーとスライド 4 ガイド コラム構造、シリンダーによって提供される昇降力、V 型ベアラー テーブルの昇降を促進するシリンダー、スチール コイルの上下の機能を実現します。

走行機構：油圧モータと平行ガイドレールの構造で、走行動力は油圧モータにより供給され、トロリーはアンコイラーの主軸の軸方向に沿って水平に移動します。レールの両端にはトロリーの脱線を防ぐリミットブロックが付いています。

カンチレバーデコイラー

A. 機能:

スチールコイルの搬送、コイルの内径の拡大と締め付け、コイルの巻き戻しと排出またはリサイクル。

コイルプレートを支持し、鋼帯に張力を与える役割を果たし、フレーム、スピンドル、伸縮リール、巻き出し・プレス装置、補助サポート、制動装置、動力部で構成されます。

B. 建設

a）メインフレーム：鋼製、A3鋼板、溶接後の#45鋼鍛造ベアリングシート、アニーリング定性処理を通じて変形しません。

b) スピンドル: 40Cr 丸鋼から直径 85 mm の穴を開け、焼き戻しした後、作業面の直径 190 mm、耐荷重 25 トンに仕上げます。

c) リールの上昇と縮小: スライダータイプのプッシュプル拡張リール形式の使用。 4 つの湾曲プレート (No. 45 鋼)、ワイヤーカット スライダー ペア、拡張直径: Ф470mm-520mm (さらにゴムスリーブを追加すると Ф610mm に達します)。リールの有効作動長は1650mm、マンドレル全体はリールの上下の同心性を確保します。

高速コイルスリッター機
