A ラインの長さに合わせてカットするだけですは、顧客のニーズに応じて原材料を水平に切断し、後続の成形プロセスに備えるように設計されたコイル加工装置の重要な部分です。単純な長さの切断ラインによって処理される材料は、通常、板金スタンピング、曲げ、張り出し成形などの単一の成形プロセスに使用されます。長さに合わせて切断するだけのラインは、設置面積が小さく、薄くて軽量な金属材料の加工に適しているため、広く好まれており、特に小規模生産や業界の初心者に適しています。

この記事では、貴重な参考になることを願って、長さに合わせてカットする単純なラインの基本構成について詳しく説明します。

長さに合わせてカットするだけのラインの説明

線の長さに合わせて簡単にカット比較的軽量の金属材料を加工するために特別に設計されています。生産速度は遅く、機械フレームの剛性を維持するのは比較的容易です。さらに、設置容量が少ないため、ラインを長さに合わせて切断するだけで占有面積が比較的小さくなり、小バッチ生産に最適です。しかし、シートの幅、材料の厚さ、コイルの重量が増加するにつれて、生産速度の向上により安全マージンの大幅な増加が必要となり、設計の簡素化に課題が生じています。

さらに、単純な長さに切断されたラインの供給および切断後のスタッキング システムは、特定のニーズに応じて異なり、その結果、標準化において多様な構成と課題が生じます。したがって、さまざまな関連機器の組み合わせを理解することが、簡単に切断された長さのラインの構成を習得するための鍵の 1 つです。

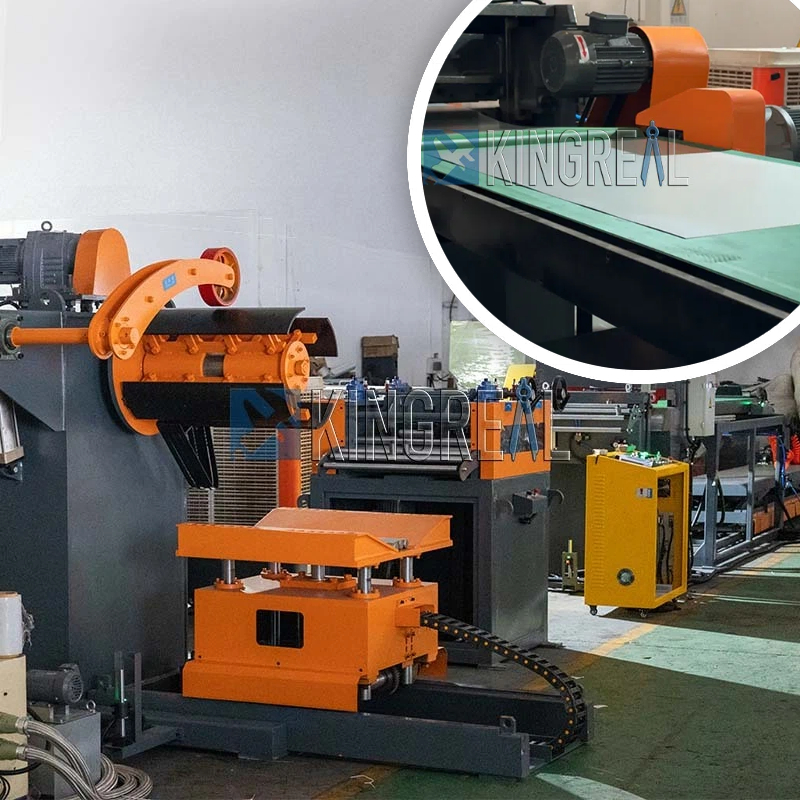

シンプルな長さカットラインは主に、独立したデコイラー、ストレートナー、CNC サーボローラーフィーダー、長さカットマシンで構成されます。単純に長さに合わせてカットするラインの装填、巻き戻し、矯正、供給、切断プロセス全体が自動化されています。このような単純な長さのカットラインをよりよく理解するために、キングレアル スチールスリッターのエンジニアが設計、開発した単純な長さのカットラインが YouTube で公開されました。すぐに内容を閲覧することができます。

簡易カットラインの基本構成

材料の最初の製造中に、ラインの長さに合わせてカットするだけです対応する生産ラインの基本機能を保持するように設計されています。特に単純な長さに合わせてカットするラインの場合、さまざまな組み合わせで多様な生産ニーズに対応できます。したがって、顧客固有のニーズを理解することが、最適なマシン構成を開発するための基礎となります。

●長さのラインに合わせて簡単にカットできる材料投入およびガイドシステム

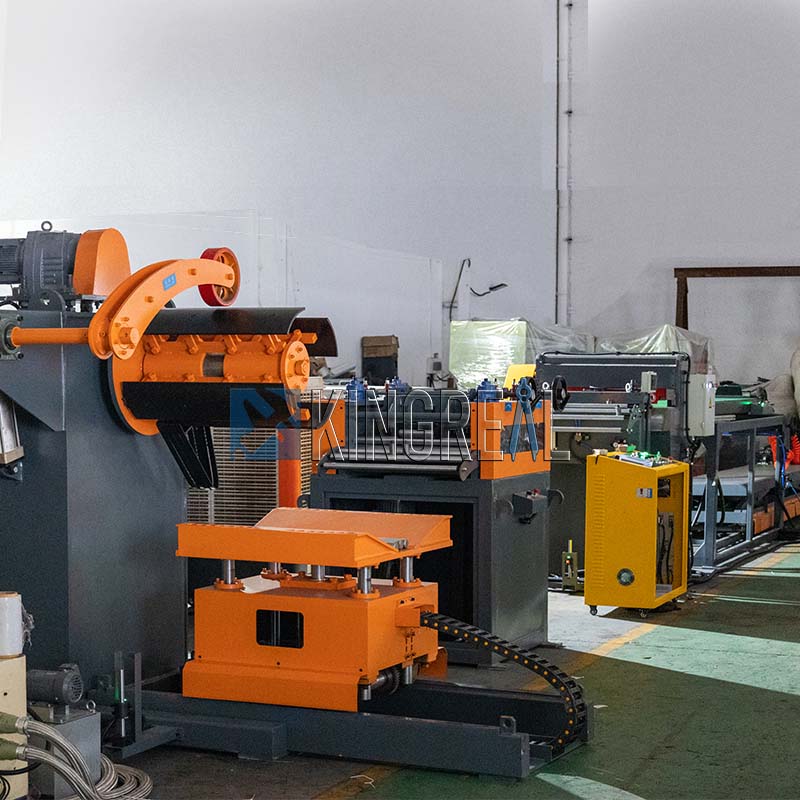

材料の積載およびガイド システムの設計シンプルな長さのラインにカット顧客の材料特性にも依存します。一般に、単純に長さに合わせて切断するラインの材料積載システムは、分割ユニット装置またはツーインワン装置 (GO、ML、CL、TGL など) を組み合わせて使用​​できます。マテリアルハンドリングセクションを選択するときは、適切な動力構成と補助サポートの必要性を確保するために、マテリアルの幅、内径と外径、マテリアルの厚さ、マテリアルの保持方法、耐荷重などの要素を考慮する必要があります。

修正セクションの設計では、材料の厚さに基づいて適切な修正ホイールのサイズとレイアウトを選択すると同時に、生産速度に基づいて修正機械の出力を決定する必要があります。顧客の平面度の要件は、修正ホイールの数、レイアウト、駆動方法にも影響します。国際市場にサービスを提供する簡易切断ラインのメーカーとして、キングレアル スチールスリッターのエンジニアは、簡易切断ライン用の中心材ホルダーと補正可変速コントローラーを設計する際に、国際市場の安全性の重視を十分に考慮しました。

シンプルな長さカットラインの供給セクションは、顧客の長さカット要件とシート材料の効率に完全に基づいて選択されます。電源に応じて、給電部をAC可変速制御、DCモータ制御、サーボモータ制御で構成できます。材料品質が悪く、長さの切断公差が大きい建築横断用途の場合、補正電源、周波数コンバータ、および長さエンコーダで構成される回路を長さの直接切断に使用できます。生産要件が低く、より厚くて強力な材料の場合は、DC モーターと長さエンコーダーの組み合わせも良い選択肢です。高速、高い生産能力、高度な自動化が必要な材料の場合は、サーボベースの切断長さシステムをお勧めします。

●長さ線に合わせて簡単にカットできるシャーリング部

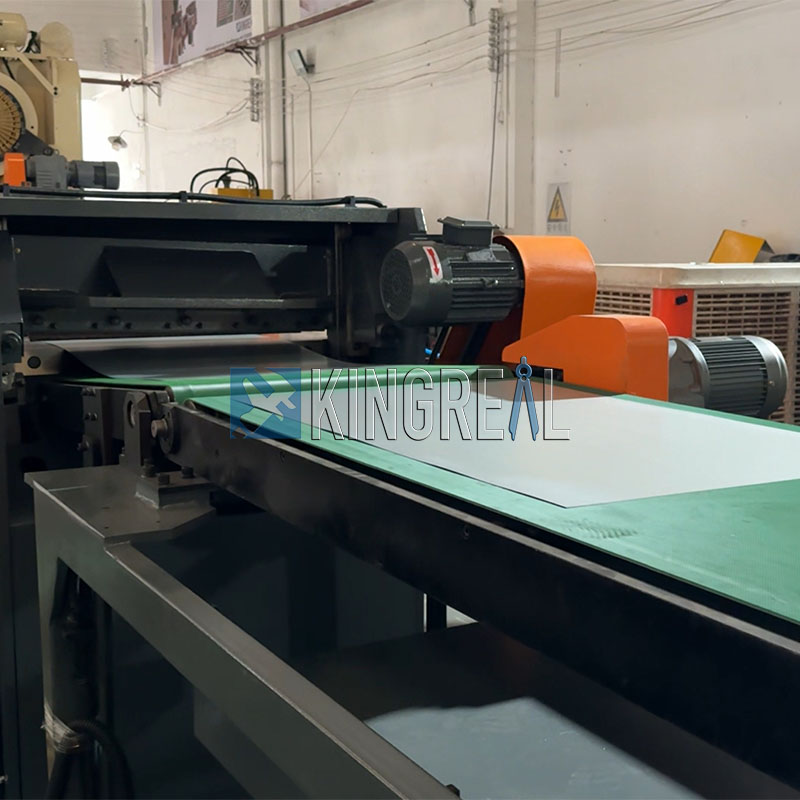

シンプルカットラインのシャーリング部は主に、シンプルカットライン内蔵のヘッドシャー、機械式（油圧式）シャー、空圧クラッチ式高速シャー（または油圧式高速シャー）など、いくつかのタイプに分類されます。生産要件が低く、ラインを長さに合わせて単純に切断する場合は、ヘッド シャーを直接使用できます。低価格から中価格帯の金属を、材料の幅が広く、厚さの範囲が広い長さの線に合わせて切断する場合には、機械式剪断機または油圧式剪断機が適しています。より高度なせん断要件と一定の速度要件があるアプリケーションの場合は、空気圧クラッチ高速せん断または油圧式高速せん断を検討する必要があります。

●長さラインに合わせて簡単にカットできる製品回収方法

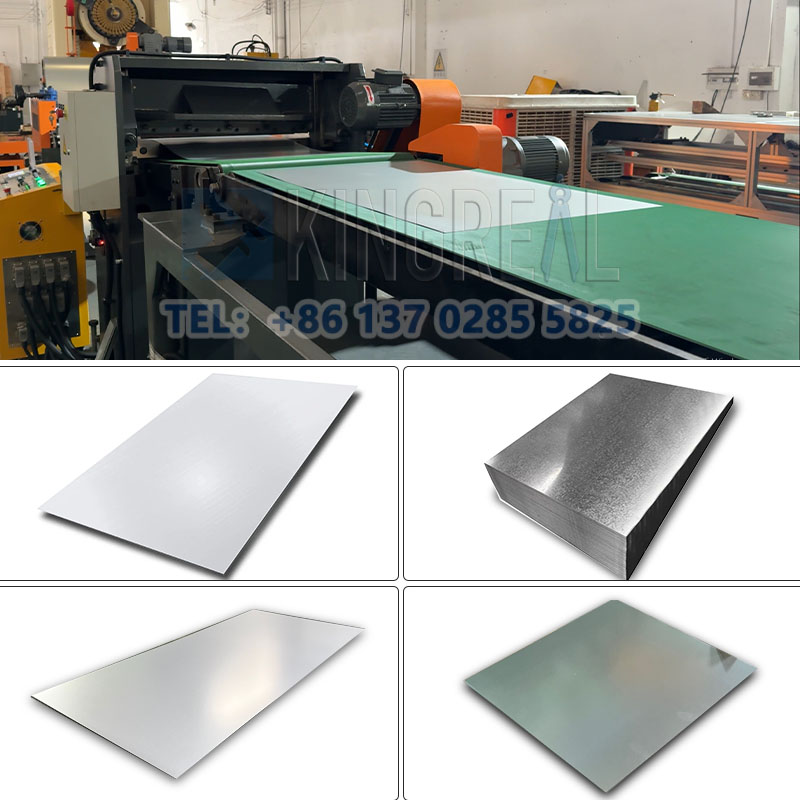

商品の回収方法は、単に線の長さに合わせてカットするは、その種類の回線に対する顧客の具体的なニーズによって異なります。回収方法は、手動回収、簡易吊り上げ回収、自動パレタイジングに大別されます。材料が薄く、切断長さが短く、生産量が少ない社内装置の場合、手動収集とパレタイジングが一般的なオプションです。単純な長さのラインの切断の場合、切断長さが 600 mm を超え、手動で掴む範囲を超える場合は、ピックアップのためにフォークリフトを検討できます。幅と長さのバリエーションが豊富な材料を処理する必要がある大量生産または材料サプライヤーにとって、自動パレタイジングは最適な選択肢です。

シンプルさ単にsは、その柔軟性、コンパクトな設置面積、高度な自動化により、多くの中小企業や業界への新規参入者にとって理想的な選択肢です。各コンポーネントを合理的に構成することで、長さを合わせてラインを簡単にカットすることで、さまざまな材料の加工ニーズに対応し、生産効率を向上させることができます。さらに、顧客のニーズを深く理解することで、メーカーはより正確に長さに合わせてカットするだけのライン ソリューションを提供し、競争市場でのニッチ市場を確保することができます。

KINGREAL STEEL SLITTER は、この記事がシンプルな長さのカットラインの基本的な構成を理解するのに役立つことを願っています。さらにご質問やお問い合わせがございましたら、KINGREAL STEEL SLITER までお問い合わせください。
