スチールコイルスリットラインアルミニウム、ステンレス鋼、冷間圧延鋼材、熱間圧延鋼材、ケイ素鋼、PPGIなどのさまざまな金属材料を、巻き出し、スリット、巻き取りなどの工程で加工します。お客様の仕様を満たす細いストリップを製造できます。スチールコイルスリッティングマシンの市場需要の増加、お客様の生産規模の拡大、多様なプロジェクトの出現に伴い、お客様のニーズに応えた様々なタイプのスチールコイルスリッターラインが導入されています。この記事では、スチールコイルのスリッターラインについて詳しく紹介し、スチールコイルのスリッティングマシンについての理解を深めていきたいと思います。

1. スチールコイルスリッター機の紹介

A スチールコイルスリットラインは、幅広のストリップを高速かつ正確に巻き戻して希望の幅または長さに切断するように設計された自動コイル加工装置です。最新のスチール コイル スリッター ラインは通常、巻き戻し、スリッティング、巻き戻し、自動工具交換、供給およびスタッキング システムを統合して、高精度で効率的な生産プロセスを最適化します。厳密に設計された円形スチール コイル スリッティング マシンを使用するスチール コイル スリッティング ラインは、金属加工業界で広く使用されており、その信頼性と効率性で人気があります。

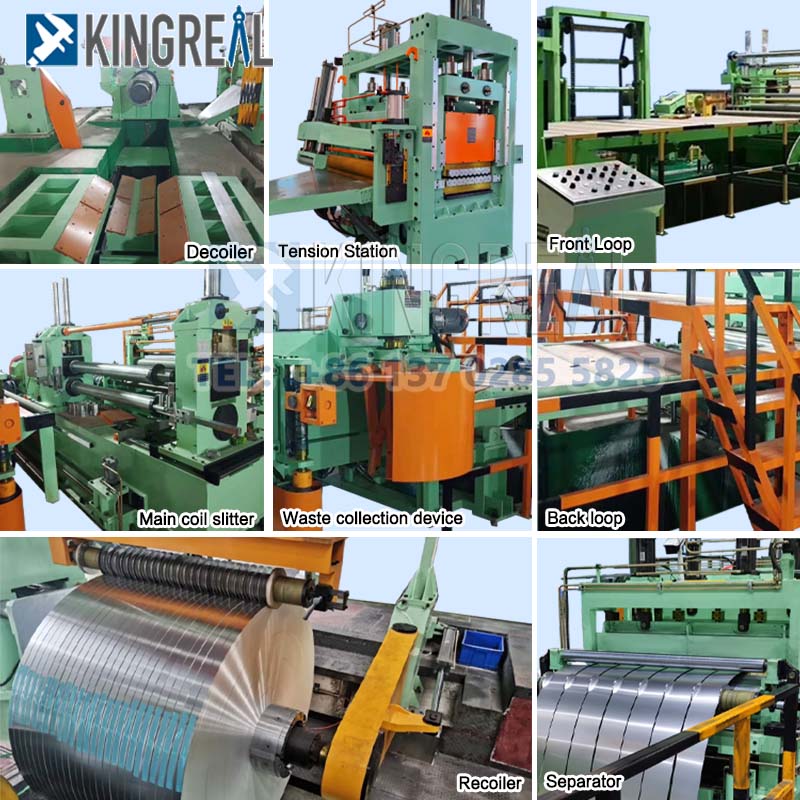

●スチールコイルスリッターの主要構成部品

スチール コイルのスリッター ラインには通常、次の 3 つの主要なコイル ハンドリング システムが含まれます。

巻き戻しシステム: 幅広のコイルに負荷をかけて真っ直ぐにし、表面品質を向上させます。

スリットシステム: 切断ツールを使用して、幅広のコイルを希望の幅の狭いストリップに切断します。

巻き取りシステム: カットされたストリップを巻き戻し、スタッキングツールに収集します。

この構造により、スチールコイルスリッティングマシンは、二次加工や他の仕上げ装置を必要とせずに、大量の製品を迅速に生産できます。

La línea de corte longitudinal de gran calibre tiene un chasis resistente y un sistema mecánico reforzado para garantizar un rendimiento constante en condiciones de trabajo intensas y continuas. Ya sea en procesos de fabricación continuos a largo plazo o en situaciones de procesamiento de alta carga, la máquina cortadora de gran calibre siempre funciona admirablemente, por lo que reduce

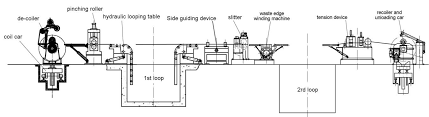

コイリング → 巻き出し → リーディング → ピンチ＆粗レベリング → 切断 → スクラップ収集 → スイングブリッジ → ウェブ修正とフィード → スリッティング → スクラップコイリング → スイングブリッジ → テンションステーション → 巻き取り → アンロード

3. スチールコイルスリッターの主要な操作手順

3.1 鋼コイルスリットラインの巻出し

巻き戻しプロセス中に、スチールコイルスリッター機、原料はコイルローダーまたは自動ロボットフィーダーを介して巻き戻しシステムに供給されます。このシステムは通常、片端の拡張マンドレル設計を利用しており、軽荷重から重荷重までを扱うのに適しています。巻き戻しシステムにより、コイルが巻き戻されるときに滑らかで表面のないコイルが保証されます。

アンコイラーの設計により、幅 40 ～ 60 cm の金属コイルを処理できます。内径が大きい材料の場合、フィラーシートを使用すると効率が向上します。フィラーリングは、より大きな内径のコイルを処理するために広く使用されています。

3.2 スチールコイルスリットラインのスリット

スリットプロセス中、金属コイルは切断領域にロードされ、2 つの平行なマンドレルと注意深く機械加工された回転カッターによって切断されます。スチールコイルスリッティングマシンの切断精度は最終製品の品質に直接影響するため、カッターの選択と切断パラメータの設定が重要です。

切断プロセスにおいて同様に重要なのは、エッジのトリミングと廃棄物の処理です。最新のスチール コイル スリッター ラインには、製造中の廃棄物を効果的に管理するためにゴム製ストリッピング リングと廃棄物リールが装備されていることがよくあります。廃棄物リールは緊張状態で廃棄物を収集し、効率的な操作を保証します。

3.3 スチールコイルスリッティングマシンの巻き戻し

一部のスチールコイルのスリッターラインでは、カスタムプロファイルを作成するために曲げや変形が必要なコイルを処理するために巻き戻しシステムが使用されています。巻き戻しシステムにより、長さに合わせてカットされたコイルをリールに束ねることができ、最終製品の品質と安定性が保証されます。

4. スチールコイルスリッターの用途

スチールコイルスリットライン以下を含むがこれらに限定されない、さまざまな業界で広く使用されています。

自動車製造におけるスチールコイルスリッティングマシン: 車体構造部品および付属品の製造に使用されます。

建設業界のスチール コイル スリッター ライン: ドアや窓の枠、構造サポート、その他の用途に金属材料を提供します。

電気製品製造におけるスチールコイルスリットライン: 電気製品のハウジングや内部部品の製造に使用されます。

スリットシステム: 切断ツールを使用して、幅広のコイルを希望の幅の狭いストリップに切断します。

スチールコイルスリットラインに対する市場の需要の高まりに伴い、多様な顧客の生産ニーズを満たすために、さまざまな新しいタイプのスチールコイルスリットマシンが登場しました。
