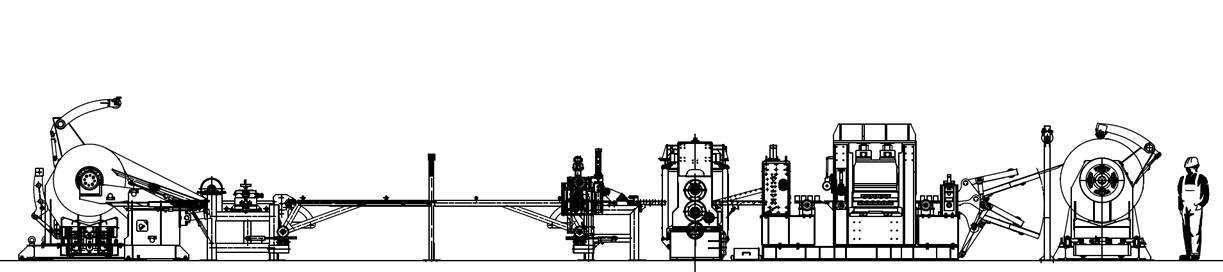

金属を長さの線に合わせて切断金属コイルを加工し、積層するための装置の一種です。に分かれています剪断をやめる, 高速シャーリングそしてフライングシャーリングその速度に応じて。長さ調整装置は主に、ローディングトロリー、デコイラー、レベラー、供給機構、カットステーション、搬送装置、スタッキング装置などで構成されます。

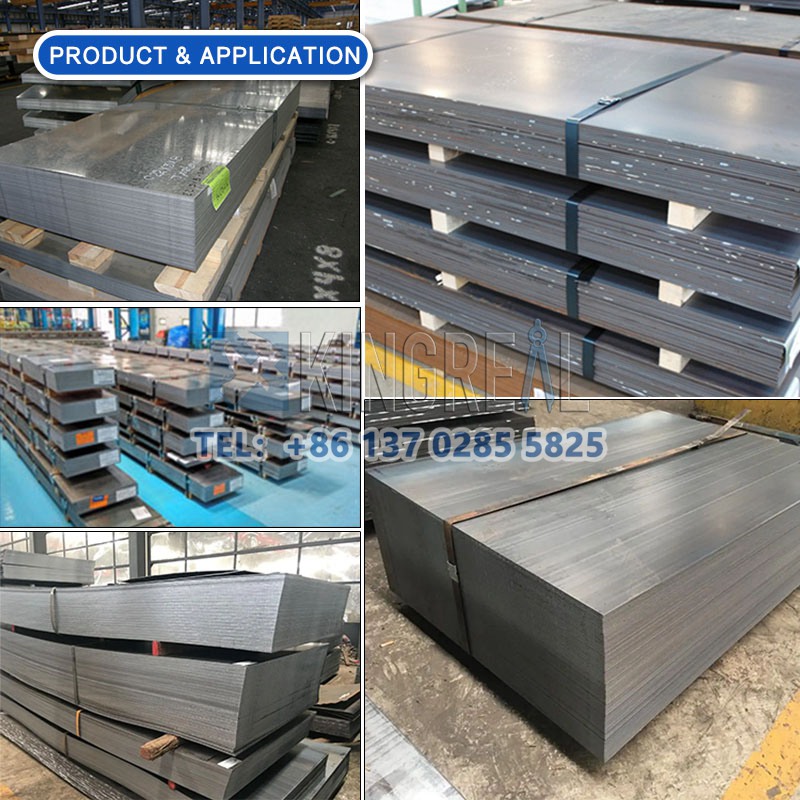

金属コイルを解き、平らにし、切断し、剪断して必要な長さの平板にし、積み重ねるのに使用されます。冷延・熱延炭素鋼、ケイ素鋼、ブリキ、ステンレス鋼、各種金属材料の表面塗装後の加工に適しています。金属を適切な長さに切断する装置は高度に自動化されており、操作が簡単で信頼性が高くなります。定長精度が高く、プレートの平面度も高いです。積み重ねがきれいですね。
キングリアルスチールスリッターは、独自の研究開発・生産・販売体制を構築した金属切断機の専門メーカーです。 KINGREAL STEEL SLITTER の金属切断装置は、以下の企業に販売されています。ロシア、トルコ、エジプト、インドなど、さまざまな国のお客様と緊密なコミュニケーションをとっています。キングレアル スチールスリッターのカットラインはその品質の良さが広く評価され、お客様から同業工場への推薦やリピーターとなっております。

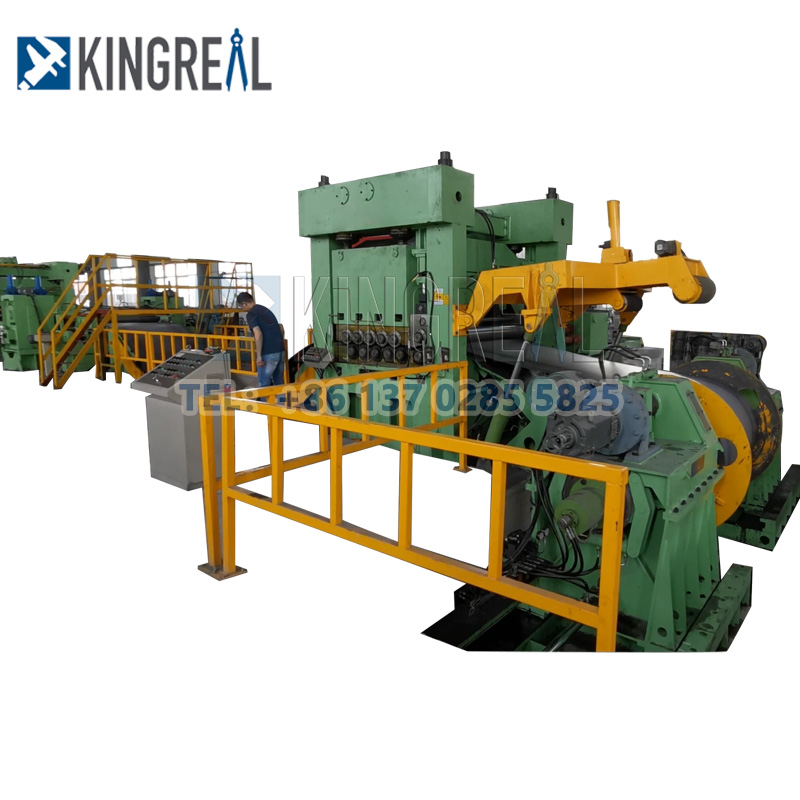

キングレアル スチールスリッターのエンジニアは機械の研究を続け、新たなブレークスルーを求めています。最近では、長さに合わせてカットされたヘビーゲージのラインをデザインしました。
ヘビーゲージカット・トゥ・レングス・ラインの設計の当初の意図は、エンジニアが多数の訪問の中で、市場が薄板金属加工の需要から厚板金属の需要に徐々に移行しているが、十分な優れた製品が存在しないことを発見したことでした。厚板金属加工を行う市販の機械です。キングレアル スチールスリッターは、厚板金属加工のお客様のニーズを満たすことができるヘビーゲージカット長さのラインを設計したいと考えていました。
 |
 |
ライトゲージカット長さラインと比較して、ヘビーゲージカット長さラインには、生産および製造において次のような問題があります。
1. せん断力と装置強度に対するより高い要求
- せん断力:厚い板のせん断には大きな力が必要です。設計時には、シャーリングツールの強度、シャーリングフレームの剛性、油圧システムの圧力レベルを考慮する必要があります。
- 装備強度：ヘビーゲージを長さのラインに切断する装置には、より高い構造強度と耐久性、特にナイフ、フレーム、トランスミッションコンポーネントが必要であり、長期にわたる高強度のせん断作業に耐えることができなければなりません。
2. ツールの設計と材料の選択
- 工具材質:厚板のせん断では、工具の寿命を確保するために、高強度で耐摩耗性の高い材料（合金鋼など）を使用する必要があります。
- ツールの設計:厚板のせん断では、工具の角度設計とギャップ調整に高い要件が必要です。そうでないと、プレートのエッジ品質の低下や工具の損傷が発生しやすくなります。
3. 駆動系設計
- 厚板のせん断には、より強力な駆動システムが必要で、通常は高出力油圧システムまたはサーボ駆動システムが使用されます。油圧システムの設計では、十分なせん断力と移動速度を提供するために、より高い圧力と流量を考慮する必要があります。
4. 装置の安定性と振動制御
- 厚板のせん断加工中に発生する衝撃力と振動は大きく、せん断精度と装置寿命を確保するには、装置のより優れた衝撃吸収設計と剛性が必要です。
5. 厚板の供給搬送システム
- 給餌の難易度:厚板は重量があり、自動送りや位置決めの難易度が大幅に高くなるため、より耐荷重の高い送りシステムの設計が必要となります。
- 搬送システム：厚板の搬送には強力なローラーや搬送装置が必要であり、滑り止めや変形防止対策も必要です。
6. せん断精度の管理
・板厚が厚いと剛性が高く、力が加わったときの変形が少ないですが、せん断加工ではより高い精度が要求されます。せん断寸法の一貫性を確保するには、高精度の位置決めシステムと制御システムが必要です。
7. 冷却と潤滑
- 厚板のせん断ではより多くの熱が発生するため、高温による工具の損傷や機器の故障を避けるために、工具や機器にはより適切な冷却および潤滑システムが必要です。
8. 製作コストと技術的難易度
- ある長さのラインに合わせてカットされたヘビーゲージの製造コストは、高強度材料の使用、精密な機械加工と組み立て、より複雑な設計を含めてより高くなります。技術的な難易度の上昇により、メーカーの研究開発能力と生産経験に対する要求も高まります。
9. 安全設計
- 厚板のせん断プロセス中、装置はより大きなエネルギーに耐え、安全上の危険が増大します。オペレータと装置の安全を確保するには、より完全な安全保護対策 (安全シールド、緊急停止システムなど) が必要です。
長さの線に合わせてカットされたヘビーゲージの設計パラメータ、特に加工可能なプレートの最大厚さは重要な問題です。綿密な市場調査と顧客需要分析の後、KINGREAL STEEL SLITER のエンジニアは、このスリッターの処理能力を拡大することを決定しました。ヘビーゲージを長さに合わせて切断する装置最大厚さ20mmの金属板まで対応し、幅広い用途ニーズに対応します。
 |
 |
 |
市場調査と顧客需要分析
1. 既存のシャーリングラインの限界
市販されている一般的なシャーラインは、厚さ0.3～3mmの金属板を加工できるものが多く、主に軽工業や中薄板の加工に使用されています。しかし、重工業の需要の成長と金属加工産業の高度化に伴い、より厚い板を加工するための装置に対する顧客の需要が大幅に増加しています。
2. お客様の声
KINGREAL STEEL SLITER は以前の顧客とコミュニケーションをとり、最近の生産ニーズや技術的な問題点を深く理解しています。例えば：
・橋梁や建築構造物、重機などで厚さ10～20mmの鋼板を加工する必要があるお客様もいらっしゃいます。
- 高張力鋼板、耐摩耗鋼板、複合板の市場需要は徐々に増加しており、これらの板厚は通常、従来のシャーリングラインの加工範囲を超えています。
1.最大加工厚さ：20mm
キングレアル スチールスリッターは、市場の需要と装置の性能を総合的に考慮した結果、最大厚さ 20mm の金属板を加工できる切断装置の設計を決定しました。このパラメータは、ほとんどの顧客のニーズを満たすだけでなく、市場での強力な競争力も備えています。
2. オプションの構成
さまざまな顧客の生産ニーズを満たすために、この長さ調整ラインは次のような柔軟な構成オプションをサポートしています。

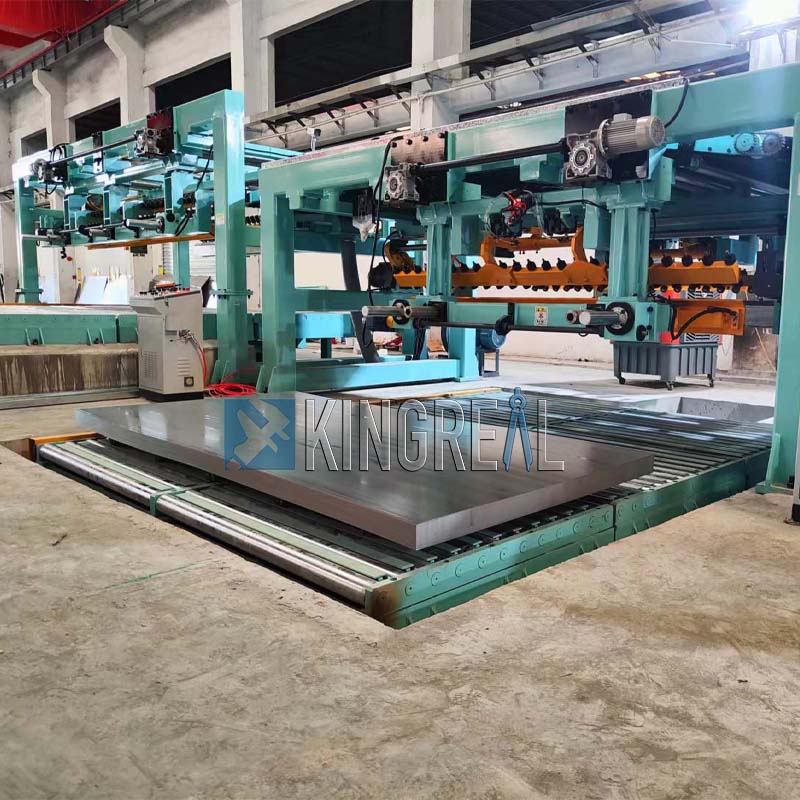

- ダブルスタッキングテーブル：生産効率が向上し、大量生産に適しています。
- ダブルレベリング装置: 厚板の平面度を確保し、せん断品質を向上させます。

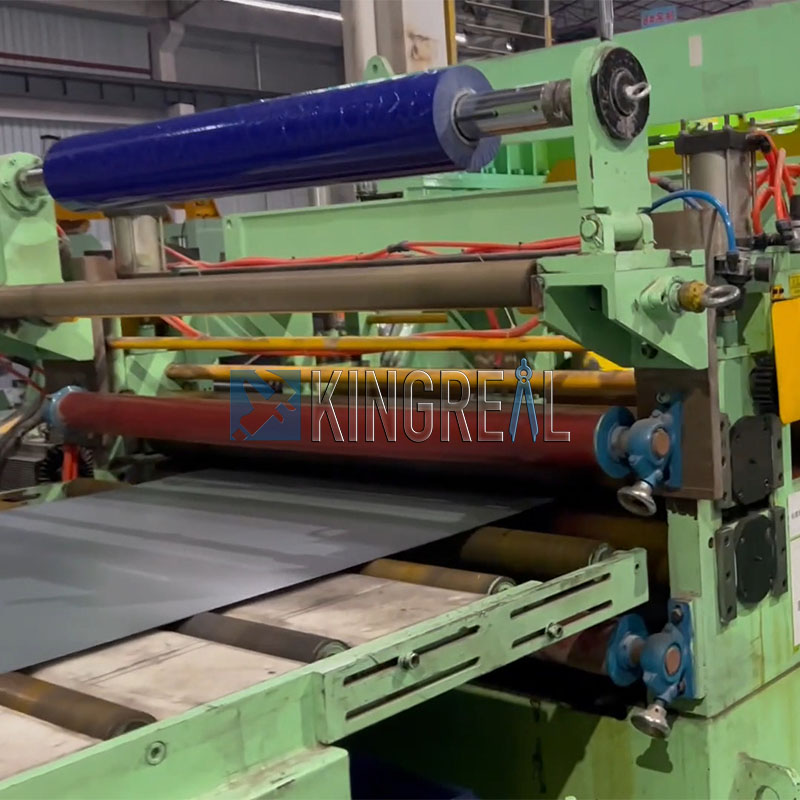

- ラミネート機能: 金属板の表面を保護し、傷や損傷を防ぎます。特に化粧板の加工に適しています。
 |
 |
 |
