ループスリッターラインは、薄くて高精度の材料を高速処理して、複数の細いストリップを非常に正確に製造する必要があるお客様向けにカスタムメイドされています。
|
ループスリッターラインは、薄くて高精度の材料を高速処理して、複数の細いストリップを非常に正確に製造する必要があるお客様向けにカスタムメイドされています。自動車、エレクトロニクス、家電業界など、ストリップのスリット精度に対する厳しい要件が求められる分野で広く利用されています。ループスリッターは科学的に設計されたレイアウトにより、高効率かつ高精度なスリッター作業を実現します。極めて重要な設計上の特徴、およびループ スリッティング ラインと標準的な金属スリッター ラインを分ける中心的な特徴は、装置の基礎内に位置するピット型のループ アキュムレーターを組み込んでいることです。このピットの実際の深さと長さは、金属ストリップの厚さと意図したスリット速度に基づいて具体的に決定されます。これらの寸法は、ループスリッター機のスリッティング精度と動作の安定性に直接影響します。
延性が高く、変形しやすい、より薄いストリップの場合、ループ アキュムレータ内でストリップが安定して弛緩した状態を維持できるようにするために、通常、より深いピットが必要であり、それによってスリッティング プロセス中のしわや横方向のずれが防止されます。逆に、より厚いストリップの場合、より高い剛性と変形に対する耐性を示しますが、ストリップの緩衝要件に適切に対応するには、より長いピットが必要です。さらに、スリット速度が上昇するにつれて、ピットの深さと長さに対する要求もより厳しくなります。これらの厳密な要件を満たすことによってのみ、ループ スリッティング ラインは、スリッティングの品質に妥協のない状態を維持しながら、高速スリッティングの可能性を最大限に高めることができ、したがって、システムが常に極めて高い精度と効率で稼働することが保証されます。 |
 |

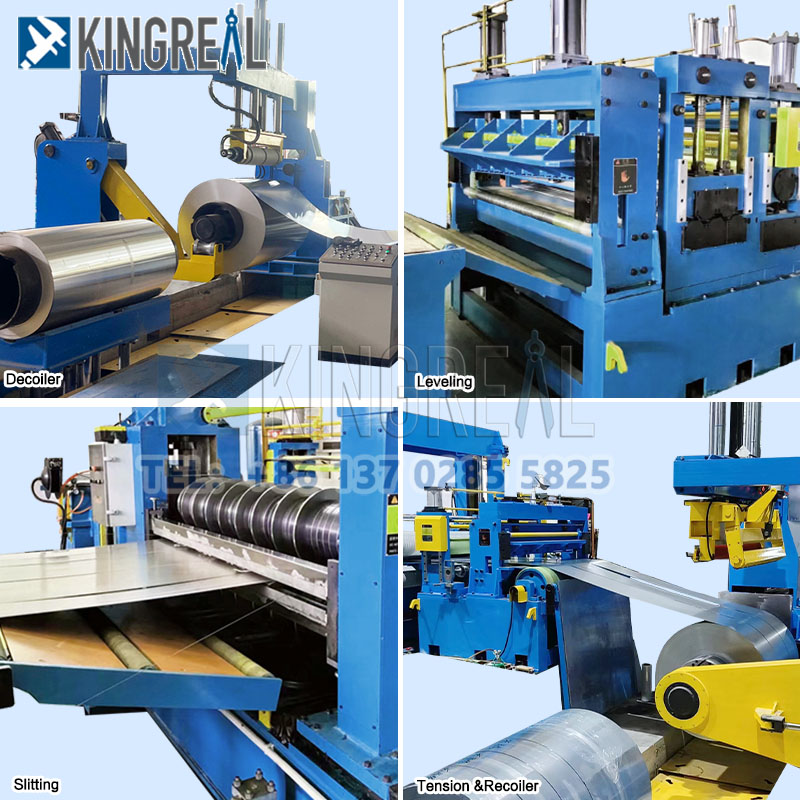

●高効率動作 — 最大生産速度は最大 230 m/分に達し、特定の動作要件に合わせて速度を柔軟に調整できます。 ●マルチストリップスリッティング — ループスリッティングラインは、材料を 1 回のパスで最大 40 個の細いストリップに同時にスリットできます。 ●全自動化 — ループスリッティングマシンは、クロスタイプ回転式回転式コイル保管アームと自動スリットコイル包装ラインと統合されており、手作業の必要性を可能な限り最小限に抑えます。

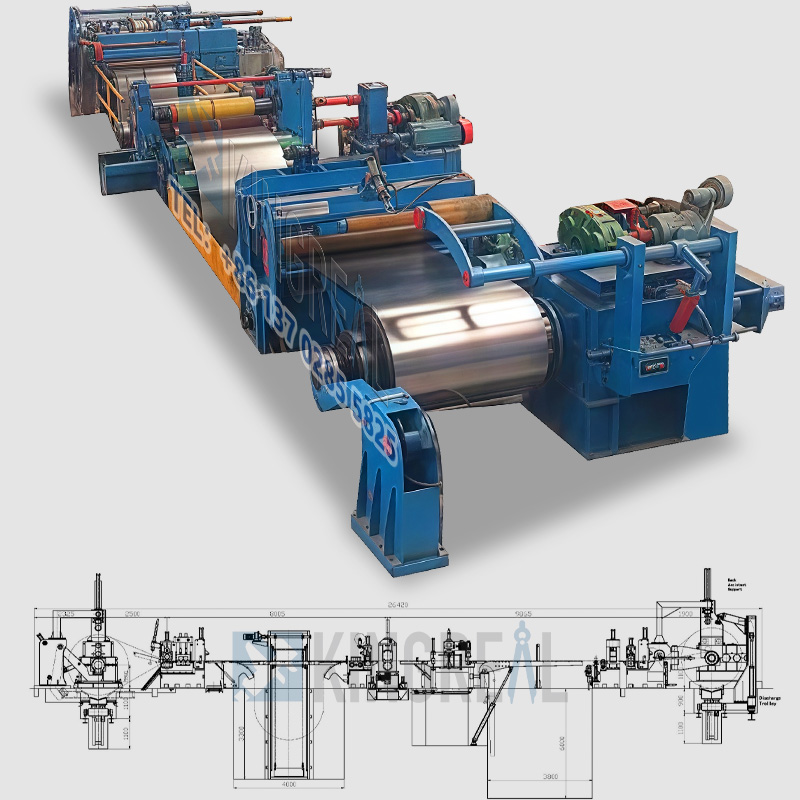

(1) シングルループスリッターライン
(a) シングルエントリーループスリッティング:この構成の核となる設計原理には、スリッター ユニットの前にループ アキュムレータを配置することが含まれます。この特定のアーキテクチャにより、スリット精度が大幅に向上し、ループ スリッティング ラインのスリッティング プロセスが合理化されます。この設計は、マイクロテンションまたはゼロテンションのスリットを可能にすることで、スリットブレードでの滑りを明らかに停止し、したがってスリットストリップの寸法精度を保証します。これは、ループスリッティングマシンが高い精度の製造要求を満たす能力の主要な要素です。
さらに、ループスリッティングマシン全体の構造を合理化し、生産コストとメンテナンスの複雑さを削減するとともに、操作効率も向上させるため、デコイラーにはループ自体にセルフセンタリング機構が含まれているため、追加のセルフセンタリング機構が必要ありません。
(b) 単一出口ループのスリッティング: このデザイン構成の特徴は、スリッターの後にループを配置することです。切断プロセスに続いて、スリットストリップはスリッターによってスリッターと張力ユニットの間にある張力のないループに供給されます。これは、現在ループスリッターラインで使用されている最も広く採用されているシングルループ設計スキームの 1 つです。薄いゲージのストリップをスリットする場合、切断プロセス中のコイルの安定した巻き戻しを確保し、ストリップの位置ずれによるスリット精度の低下を防ぐために、入口側エッジ ガイド システムが必要になる場合があります。このアプローチは 2 つの主要な機能を果たします。まず、反コイル張力を正確に制御してきれいで均一なコイル巻きを保証することにより、個々のストリップ間の非同期反コイルに関連する問題 (多くの場合、ストリップの厚さの変動によって引き起こされます) を効果的に防止します。
第二に、出口側ループを含めることにより、ストリップがスリットブレードから自由に流れることができるため、張力下でのスリットに通常伴うブレードの摩耗がなくなります。これにより、ブレードの耐用年数が効果的に延長され、機器のメンテナンスコストが削減されます。さらに、出口セクションは張力のない状態で動作するため、「ネッキング」（ストリップが狭くなる）などの変形現象が効果的に防止され、スリット ストリップの品質がさらに保証されます。
(2) ダブルループスリッターライン
ダブル ループ スリッティング マシンの核となる機能は、2 つのピット スタイル ループが組み込まれていることです。これらのループは、連携して作業できるよう、重要な位置に戦略的に配置されています。この連携配置により、ラインのスリット性能と安定性がさらに向上し、非常に高いスリット品質基準が要求される薄ゲージ材料を含む高速スリット用途に最適です。
最初のループはアンコイラーとスリッターの間に配置され、ライン全体の連続的かつ同期した動作を可能にする重要なコンポーネントとして機能します。その主な機能は、巻き戻しプロセスとスリットプロセスの間の速度差を緩衝して調整することです。そうすることで、巻き戻しとスリットの操作が連続的かつ完全に同期して進行することが保証され、速度の不一致によって発生する可能性のあるストリップの伸び、変形、スリットのずれなどの問題が防止されます。一方、床ピット内にある鋼ストリップは完全に緩和された状態のままです。スリッターは処理のためにピットからストリップを引き出します。スリット操作中に逆張力が存在しないため、バリの発生が効果的に最小限に抑えられ、それによってスリットストリップのエッジ品質が大幅に向上します。
2 番目のルーピング ピットは、スリッターと張力/巻き戻しユニットの間に配置されています。スリットによって誘発される応力と、ロールコイル自体の固有の厚さの変動により、スリット後に製造される個々のストリップは、長さにわずかな違いを示すことがよくあります。適切な規制がなければ、この不一致によって反動プロセスが中断され、生産効率と製品品質の両方が損なわれる可能性があります。このループピットは、これらの長さの変動に効果的に対応して補償するため、スリッティングとリコイル操作の連続性が保証され、調整を行うために生産を停止する必要がなくなります。さらに、このループピットの存在により、スリッターとリコイルユニットを駆動するモーターの同期制御が容易になります。
 |
 |
注: ルーピング ピットはすべての金属スリッティング マシン構成に厳密には必須ではありませんが、高精度の用途、薄ゲージ材料、高速操作、およびマルチストランド スリッティング プロセスには絶対に不可欠です。逆に、標準ゲージの材料用に設計された単純なスリットラインや低速の運転速度であれば、ループピットを発生させずに正常に運転できます。
1) ループスリットラインはどのように機能しますか?

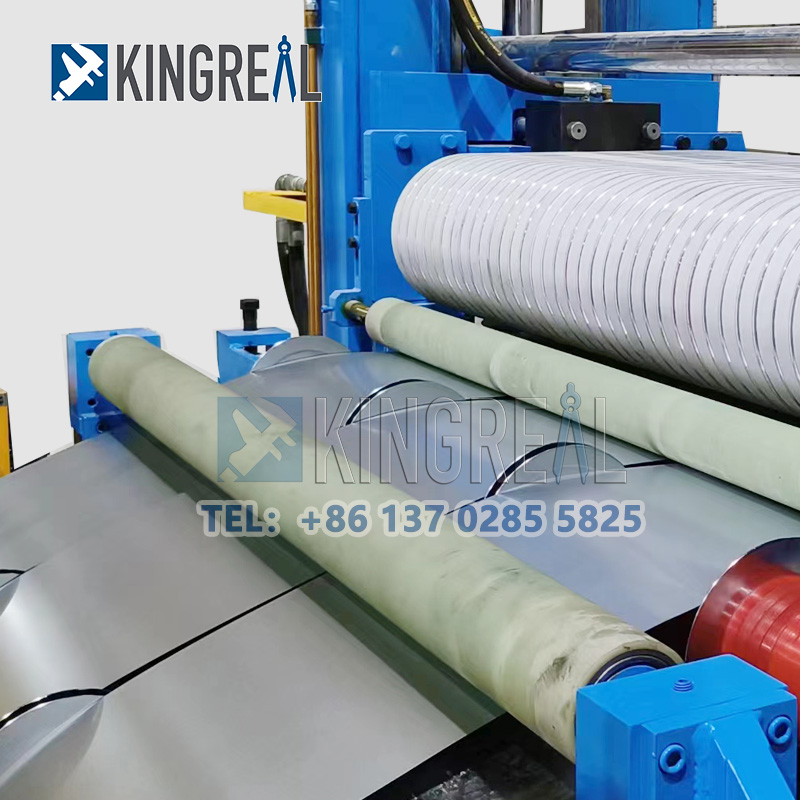

ループ スリッティング マシンは、金属コイルをほどき、回転ナイフを使用して細いストリップにスライスし、その後の加工や出荷のためにストリップを巻き戻します。
2) ループスリットラインで加工できる材質は何ですか?

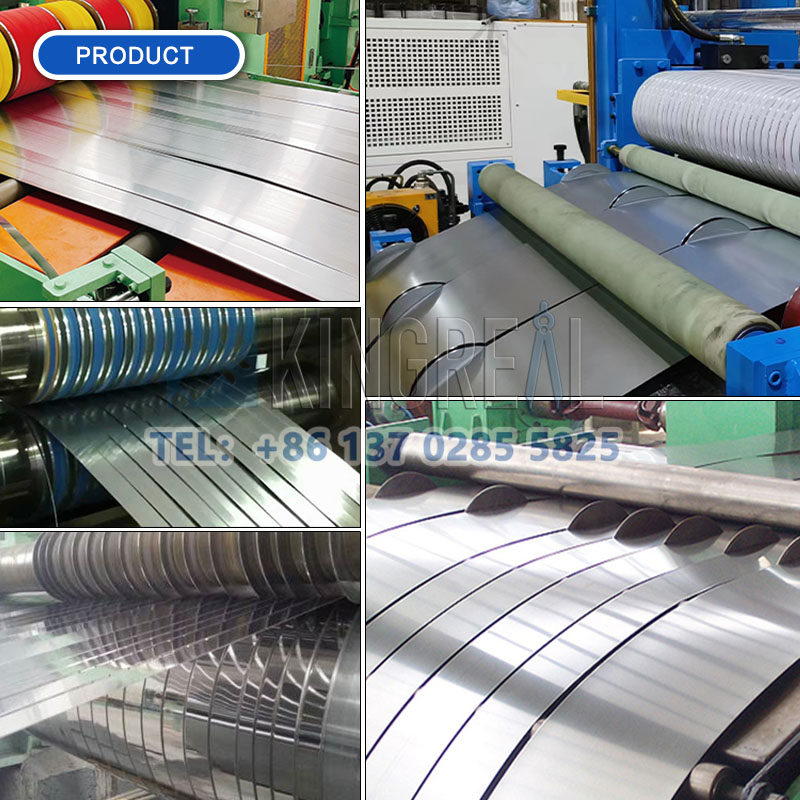

ループスリッティングマシンは、鋼、ステンレス鋼、アルミニウム、銅、シリコン鋼、PPGI などを含むさまざまな金属を加工できます。
3) ループスリッターラインの自動化の利点は何ですか?
自動化により、細幅ストリップの精度と一貫性が向上し、手作業が削減され、生産量が増加し、人的エラーが最小限に抑えられます。
4) ループスリッティングマシンはどのくらいの頻度でメンテナンスする必要がありますか?
ループスリッターラインのメンテナンスは日常点検と定期オーバーホールに分かれます。 KINGREAL STEEL SLITTERチームがお客様のご使用頻度などに応じてご提案させていただきます。
5) スリット刃の寿命はどれくらいですか?
スリッター刃の寿命は、生産量、使用条件、材質の特性によって左右されます。通常、ブレードの構成と用途の違いは寿命に影響します。
キングリアル スチール スリッターは、金属スリッター ラインの専門設計および製造業者として、金属スリッター ラインの設計と製造において 20 年以上の豊富な経験を誇ります。深い技術的専門知識と堅牢な製造インフラを活用して、同社はこれまでに数多くの金属スリットラインの設計に成功してきました。これらのシステムは正常に試運転され、現在、世界中のさまざまな国や地域の顧客施設でスムーズに稼働しており、優れた生産効率と価値を顧客に提供しています。 KINGREAL STEEL SLITER 金属スリッティング ラインの設置は、サウジアラビア、イタリア、メキシコ、ブラジル、インドネシア、カナダ、トルクメニスタンなどを含む多様な地理的拠点に広がり、世界の主要な金属加工市場をすべてカバーし、国際的なプロジェクト参照の豊富なポートフォリオを確立しています。
ごく最近では、インドの顧客と共同で製造された新しい金属スリッティング ラインが昨日、顧客の施設に無事に発送されました。
KINGREAL STEEL SLITTER は、金属スリッティング ラインの設計スキームと性能パラメータを継続的に最適化することに引き続き取り組んでいます。最新の技術進歩を常に把握し、お客様の実際の生産要件に直接対応することで、当社が提供するすべての金属スリッティング ラインがお客様の特定の運用環境と生産ニーズに合わせて完全にカスタマイズされていることを保証します。さらに、KINGREAL STEEL SLITER は、工場訪問、カスタマイズされた金属スリッティング ラインの設計、機械の設置、操作トレーニング、メンテナンス、スペアパーツの供給など、包括的なサポート サービスをクライアントに提供します。生産プロセス全体を保護することで、お客様が金属スリッターラインを最大限の効率と安定性で利用できることを保証します。
