ヘビーゲージカット長さのライン - 2024 KINGREAL

KINGREAL は、厚さ 6 ~ 20MM、コイル重量 30 トン以上のコイルを加工できる専門のヘビーゲージカットラインメーカーの 1 つです。ヘビーゲージカット長さのライン - 2024 KINGREAL

お問い合わせを送信    PDFダウンロード

製品説明

ビデオディスプレイ


長さに合わせて切断するシャーラインのサプライヤー:

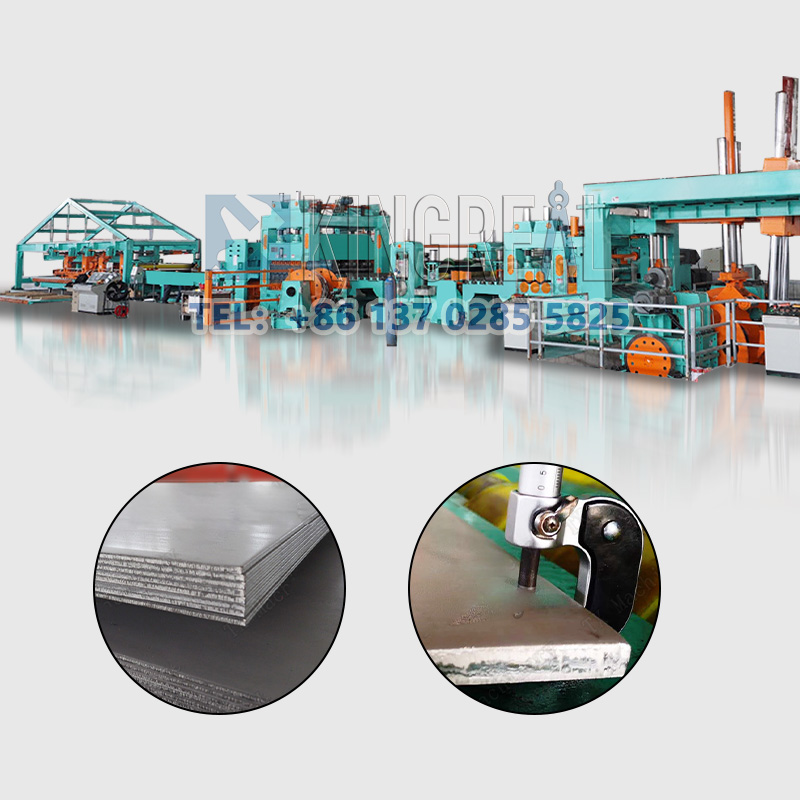

ヘビーゲージ長さカットライン - 2024 KINGREAL は、長さラインカット、高速長さカットマシン、シンプルな長さラインカット、および熱間圧延鋼材の長さカットを精密に行うことができるこのヘビーゲージ長さカットマシンの両方を提供できます。 、冷間圧延鋼、ステンレス鋼、シリコン鋼、その他の金属コイルを自動スタッキング装置で完全に自動化された生産プロセスを実現します。


cut to length line

ヘビーデューティ CTL ラインのブレークアウト:


厚板金属コイルは、高強度、良好な靭性、容易な加工および成形、良好な溶接性により、さまざまな産業分野で広く使用されており、さまざまな産業のニーズに応えています。ヘビーゲージで長さに合わせてカットするラインの需要は増加しており、巻き戻し装置のレベリングからせん断やスタッキングに至るまで、装置のより高度な要件に対応する厚いシートメタルコイルの加工が行われています。耐荷重範囲の要件は、他の厚さの板金よりもはるかに高くなります。


KINGREAL ヘビーゲージカットトゥレングスラインは、アンコイラー、ストレートナー、測定、長さ合わせの機械のカット、スタッキングによって最大 6 ~ 20MM の厚さの範囲のコイルを処理するように特別に設計されています。


技術仕様:

名前


詳細


原材料


Q235 人事


シートの厚さ


5.0~20.0mm


Sheet width


900~2000mm


機械入力ネット幅


2000mm


コイル外径


Φ1000~Φ2200mm


コイル内径


Φ550~Φ760mm


最大コイル重量


30T


スタッキング長さ


1000~12000mm


裁断精度


≤±1.5mm/3M


対角精度


≤±1.5mm/3M


レベリング精度


≤±2.0mm/M


動作速度


0~25m/分


総電力


~500KW


機械中心高さ


1000mm

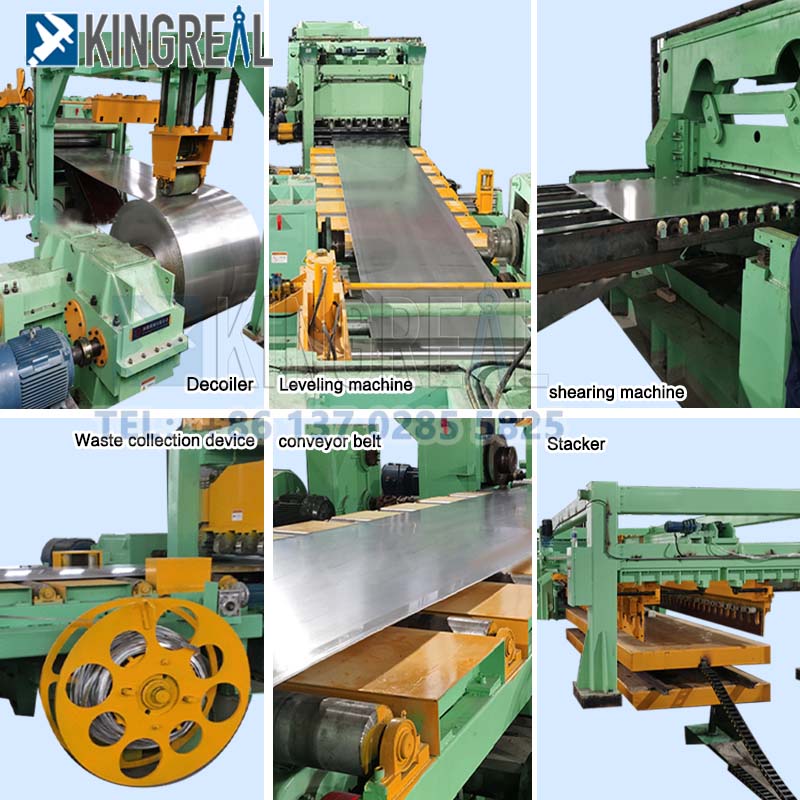

長さのラインにカットの作業プロセス:

cut to length line


油圧デコイラー -- フレーム油圧パイロットマシン -- 7 ロールレベリングマシン -- ダブルヘッドトリマー -- スカルプコレクター -- 11 ロールレベリングマシン -- 空圧サイジング装置 -- テールボードフィーダー -- 油圧切断機 -- スタッキングマシン

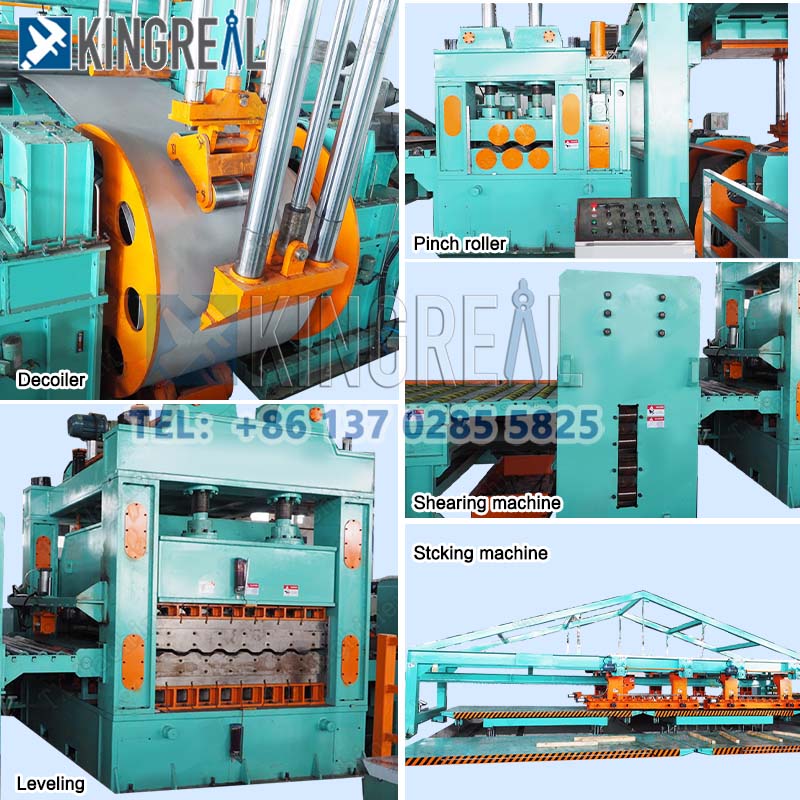

CTL ラインに関する詳細仕様:

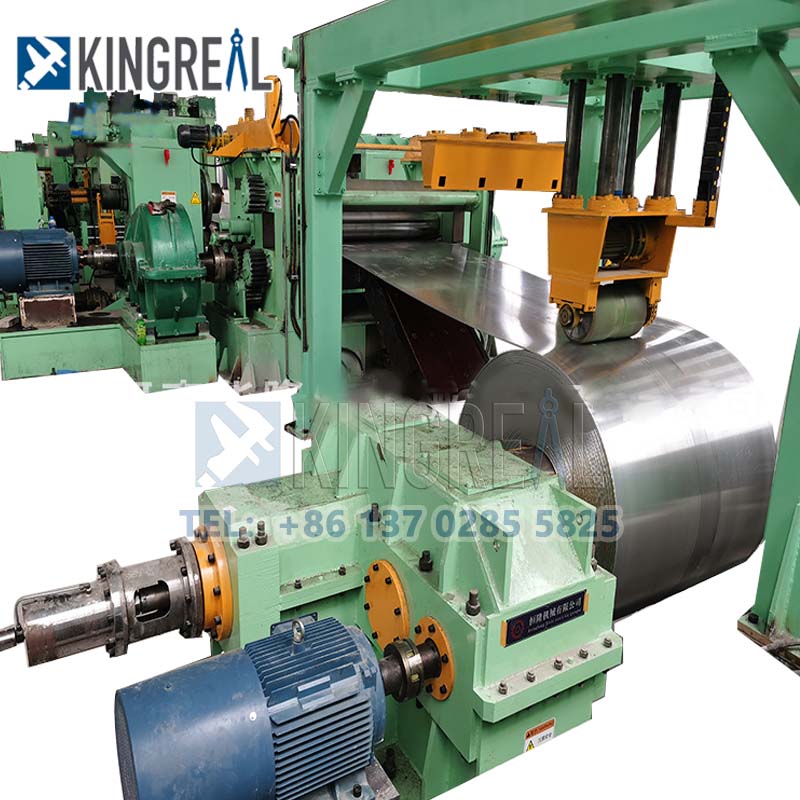

  • 油圧式ダブルコーンアンコイラー

a.容量:30T

b.ブレーキ仕様:4-DBH205

c.材質フレームの持ち上げストローク 650mm (リールに直接持ち上げ、材質スチールライナーを取り外して来ることができます)

d.スチールコイルをクランプするためにダブルベアリングダブルコーントッププレッシャータイプの機構を採用し、マシンベースの第2端の動きは油圧シリンダーによって駆動され、アンコイラーの第2端にあるスピンドルによる同時駆動センタリングの機能を備えています。空気圧ディスクブレーキ装置を使用して設計されています。




  • 7本ローラープレレベリングマシン

2ローラークランプ&フィードと5ローラーレベリング構造を採用しています。モーターはユニバーサル接続シャフトを介して減速機と分配ボックスを介して上下のローラーを駆動し、送りのための上部ローラーの調整と押し下げは油圧シリンダーによって実行され、水平化のための上部ローラーの調整と押し下げは実行されます。電力によって。就学前マシンとレベリングホストの同期動作を考慮して、モーター制御は米国のPARKER590CシリーズDC制御システムによって制御されます。ユニバーサル接続シャフトはミル工業用ユニバーサルシャフトを採用しています。


レベリングローラー径:Φ220mm

レベリングロール間隔:260mm

ローラー数量: 2 + 5 ローラー

ローラ材質:GCr15鍛造鋼、中周波焼入れ(HRC60)

メインモーター出力: 132KW DC

調整用モーターの出力: 2-7.5KW

主減速機:JZQ850

調整減速機:2-BWY4 揺動減速機


  • 定寸装置

a.機能:走行時のシートの型崩れを防止し、レベリング本機へのシートの規制を行います。機械ベース、リミットローラー、サポートシートスライド、ガイドローラー、調整装置で構成されています。シート幅方向の両側に垂直ガイドローラーを設け、それぞれのスライドにガイドローラーフレームを固定し、ワイヤーロッドによりモーターを介してガイドコラム上のスライドをシート幅方向に移動させます。異なるシート幅に適応するために、ナット支払い。調整は電動です。

b.調整範囲: 900~2000mm

ガイドローラー材質:Gcr15(HRC60)

調整モーター: 2~3KW

調整減速機:2-WPDKS135ウォーム減速機


  • 長さのラインに合わせたメインカット

機能:シャーリングマシンは主に、ヘッドカット、テールカット、サイドトリミング、縦方向のせん断、および長さに合わせたせん断のタスクを実行します。

材質適応性:普通炭素鋼、高品質低合金鋼、合金鋼、パイプライン鋼、ステンレス鋼板など、さまざまな厚さおよび材質の鋼板に適しています。

自動化の程度: プロセス全体が自動的に動作するため、手動操作が減り、生産効率が向上します。

正確な測定:高精度の測定により、正確な切断サイズを確保します。

シャーブレードのギャップ調整:シャーブレードのサイドギャップを調整して、切断品質を確保できます。


a.モデル: 油圧ブレーキ

b.毎分ストローク数:8~12回

c.ブレード材質: Cr12Mov

d.モーター出力: 55KW


  • コンバータ

給餌ステーション:

a.フレーム、スイングローラーテーブル、コンベアローラーコンベア、パワーユニットで構成されています。平板を投入機に投入する機能です。

b.モーター: 7.5KW

c.減速機:BWY4スイング減速機


メインフィーダー:

a.マシンベース、プラーク、スライダー、スローイングローラー、パワーユニットで構成されています。空気圧による投入材料の上部ローラー昇降。トランスミッションは機械式です。その機能は、プレートをヤードテーブルに供給することです。

b.モーター: 7.5KW

c.減速機:BWY4スイング減速機


  • スタッキングマシン

スタッキングテーブル:鋼板と鋼片を溶接して構成されています。その機能は、校正された平板を積み重ねることです。長さ12メートル。


エアストッカー:縦限界レベリング装置1組と横限界レベリング装置3組で構成されます。制限機構と調整機構は両方とも、さまざまな基板幅に応じて調整でき、調整は手動です。材料整流の実行は空気圧アクチュエータです。


metal cut to length line
steel cut to length machine
cut to length machine

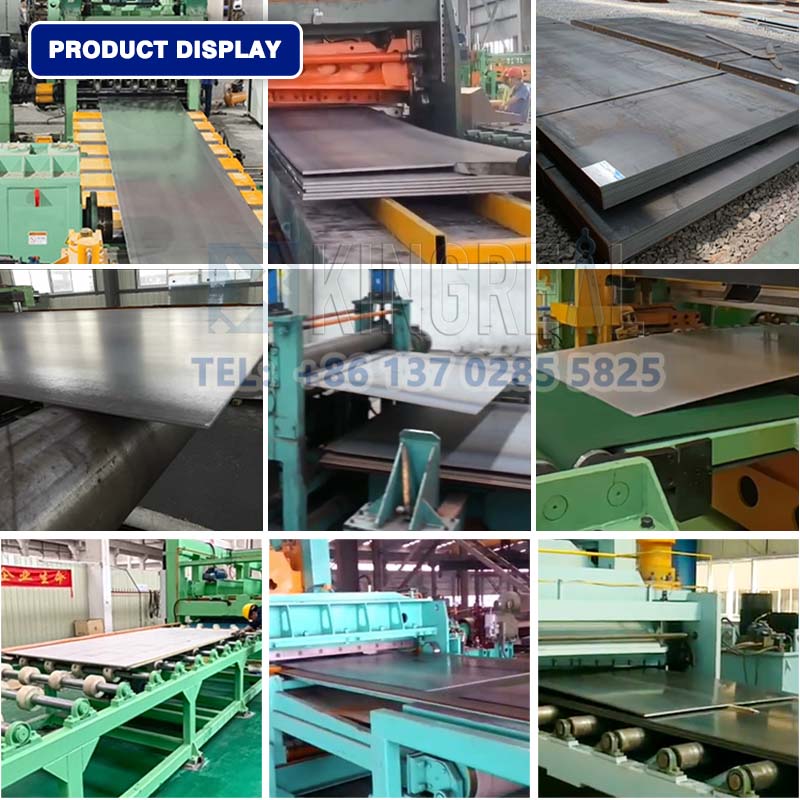

最終製品の展示

metal cut to length


KINGREAL ヘビーゲージ CTL ライン向けサービス:

1. 顧客のプレート生産のニーズに応じて、長さに合わせてカットした生産ラインの描画デザインを提供する、カスタマイズされたサービスの全範囲を選択して構成できます。

2.ローディングトロリー、トリミング装置、自動スタッキング、自動排出などのCTLラインのさまざまな構成を提供します。全自動生産を実現します。

3. CTL ラインの安定性と寿命を確保するためのさまざまなアクセサリを提供します。

4. エンジニアの現地アフターサービス保証、現場での長さ調整ラインの設置をガイドできます。

5. 24時間年中無休のオンラインアフターサービス、技術的な回答。


steel coil cut to length line
