850MM スチールコイルスリッター機

850MM スチールコイルスリッター機をお探しですか?専門技術チームのサポート、柔軟な構成プログラム オプションにより、お客様に完全なコイル スリッティング マシン生産ソリューションを提供することに尽力しています。

お問い合わせを送信    PDFダウンロード

製品説明

ビデオディスプレイ

コイルスリッター機の説明:

垂直スリッターラインとも呼ばれるコイルスリッター機は、顧客の生産要件に応じて、さまざまな材料のコイルを指定された幅に精密にスリットし、最終的にコイルに巻くために設計されています。完成した金属スリットコイルは、変圧器製造、モーター製造、パイプ溶接、自動車製造、冷間成形産業で広く使用されています。多くの場合、生産用にさらに加工されます。

aluminium coil slitting machine


スリッターライン機は、コイルの厚みに応じて、厚板用の重機用スリッター機、中厚板用の汎用スリッター機、軽量で簡易なスチール用スリッター機に分けられます。


さまざまな生産要件に応じて、高精度レベリングスリッター機、ダブルスリッターヘッド高速スリッター機、保護シールド付きスリッター機に分けることができます。


キングレアルは、20年以上の大規模生産ライン向けスリッター機の製造・販売の経験があり、お客様の生産ニーズに応じた多様なソリューションをご提供いたします。お気軽にお問い合わせください!


約850MMスチールコイルスリッター機

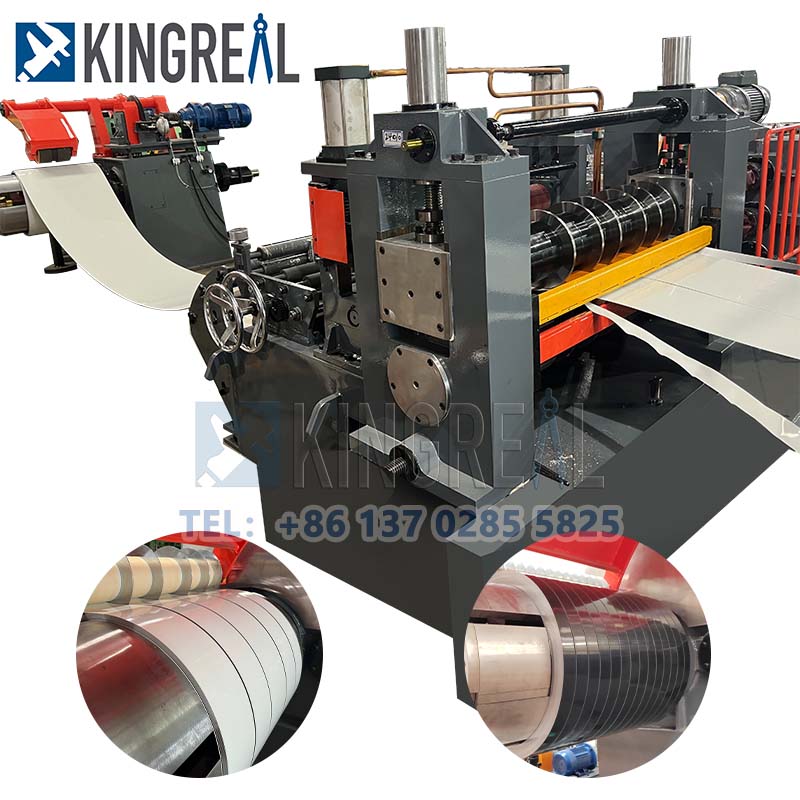

KINGREAL 850MM スチール コイル スリッター マシンは、最大 850 MM 幅の金属コイルを加工するためのスリッター ラインを指し、850 MM 銅コイル スリッター マシンとも呼ばれます。

coil metal steel slitting machine

幅850MMに加えて、KINGREALコイルスリッターラインは幅1350MM、1600MM、2000MM、厚さは通常0.3~3MMの範囲のコイルも加工でき、顧客の生産要件を満たすようにカスタマイズできます。

技術仕様

コイル材質 鋼/銅/アルミニウム
コイルの厚さ 0.3-3MM
コイル幅 300-850MM
コイル重量 20トン
スリッティング速度 0-160M/分
電圧 380V
定格電力 300KW
容量 300KW

作業プロセス:


coil sheet slitting machine

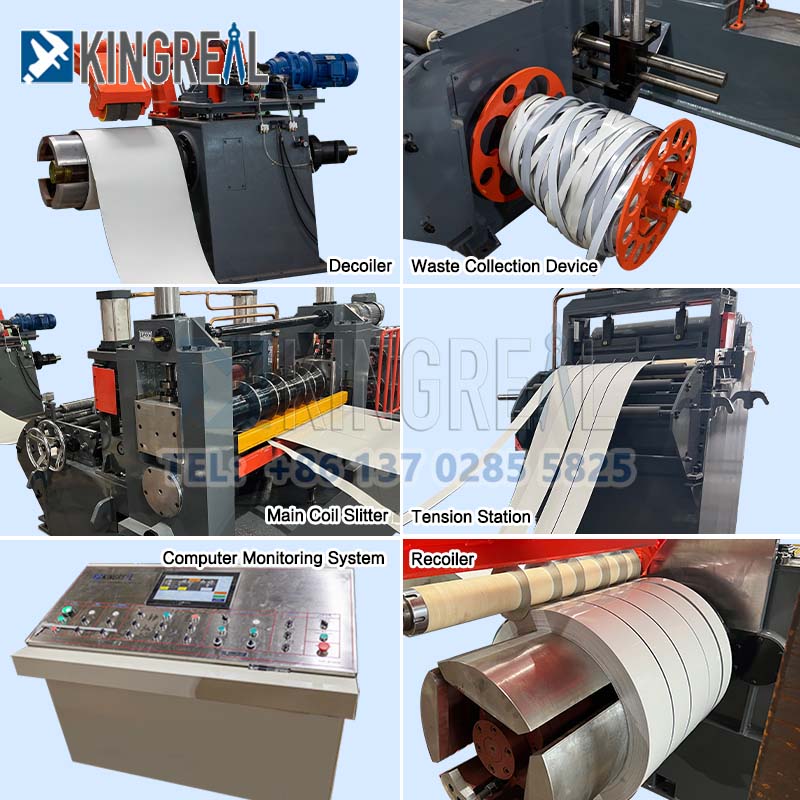

ローディングトロリー → 油圧デコイラー → ローラー送り、レベリング → シャーヘッド移動テーブル → ズレ修正 → 丸ナイフシャーリング → 廃線巻取ルーパー → プレセパレーション、テンションマシン、測長ローラー → 巻取り、圧着、分割 → アンローディングトロリー →油圧制御→電気制御

主要コンポーネントの詳細:

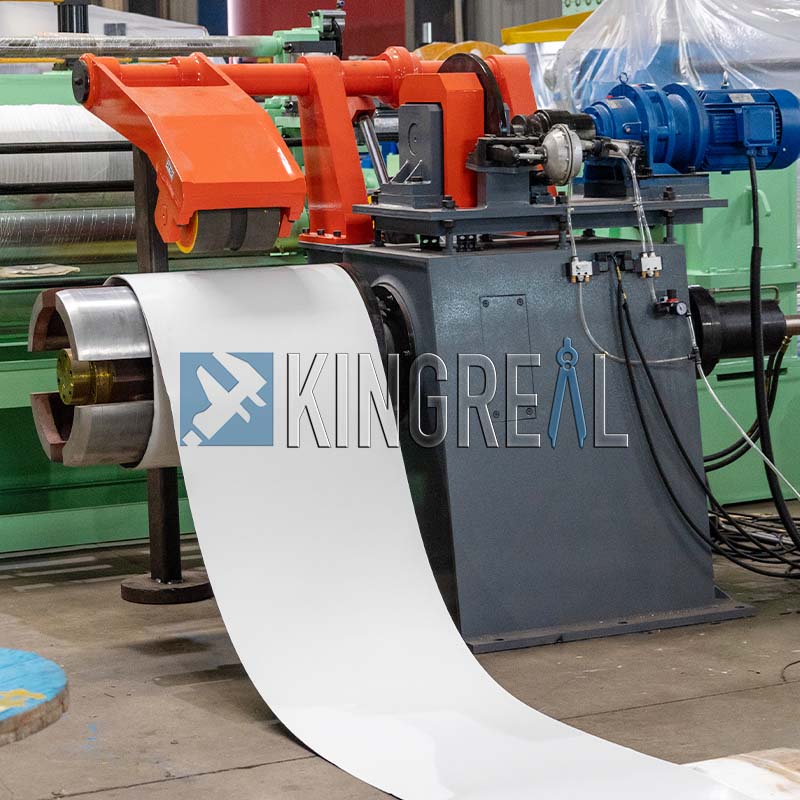

油圧アンコイラー

●構造と用途:この装置は、スチールロールのクランプと搬送、スチールロールの開封、張力の巻き戻しの機能を実現するために使用されます。フレーム、リール、伝動装置、昇降装置、プレス材装置、張力装置、潤滑装置、油圧装置などで構成されています。

●伝達方式:周波数変換モーターが巻出し機のスピンドルを回転駆動し、アクティブな巻出しを実現します。

上昇および収縮システム:上昇および収縮シリンダーが張力を提供し、スピンドル上のスライドシートが変位スライドを生成し、くさび形スライダーとスライドシートが変位を生成して、リールの上昇と収縮を実現します。

coil slitting machine line
coil slitting machines
ループ橋:

●構造と用途:スリッターとフィーダー間のスチールベルトの速度の同期と緩衝を制御するために使用されます。テーブル面はナイロンプレートを使用しており、プレート面を傷つけません。光スイッチはライブスリーブピット内のスチールベルトの位置を制御し、ピット内の十分な保管容量を維持します。

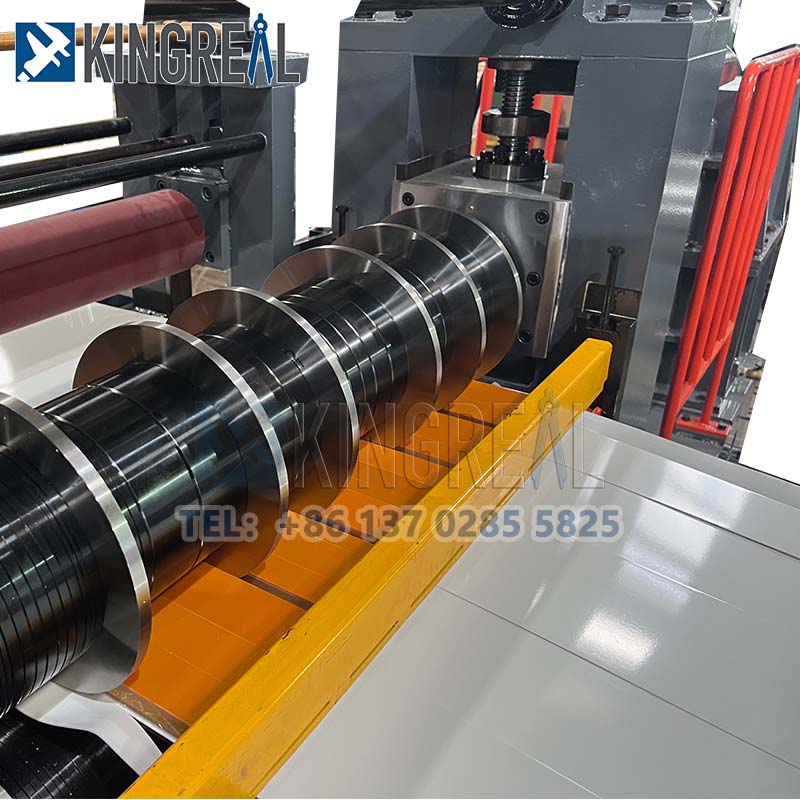

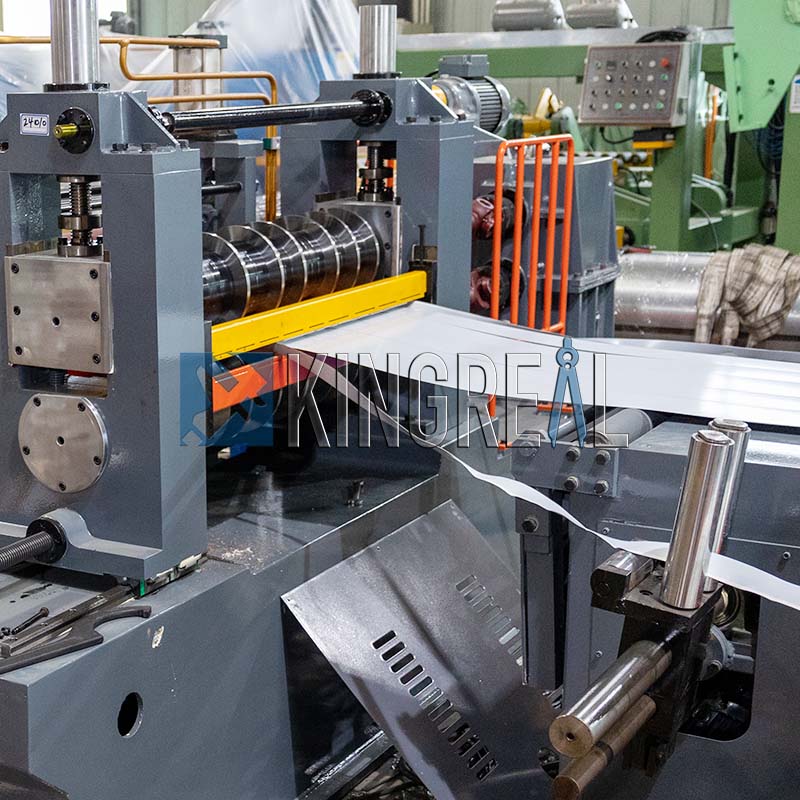

メインスリッター機

●構造と用途:スリッティングマシンは、帯状コイルを長手方向に切断して様々な幅に切断する装置です。組み合わせるスペーサーを変更することで、せん断製品の幅を柔軟に変更できます。ナイフシャフト調整は、下部シャフト固定、上部シャフト調整のウォームギア同期調整、ナイフシャフト間隔の調整、上部シャフトと下部シャフト間のギャップの高精度制御を採用しています。上下のカッターシャフトはナットで軸方向に固定されており、上下のカッターシャフトの端にはナイフの保護スリーブが装備されています。横開きフレームを採用し、刃の交換が便利です。


主な構造:鋼板、鋳造シート、同期ギアボックス、ユニバーサル接続ドライブ、電動スクリュー昇降装置。

metal coil slitting machines

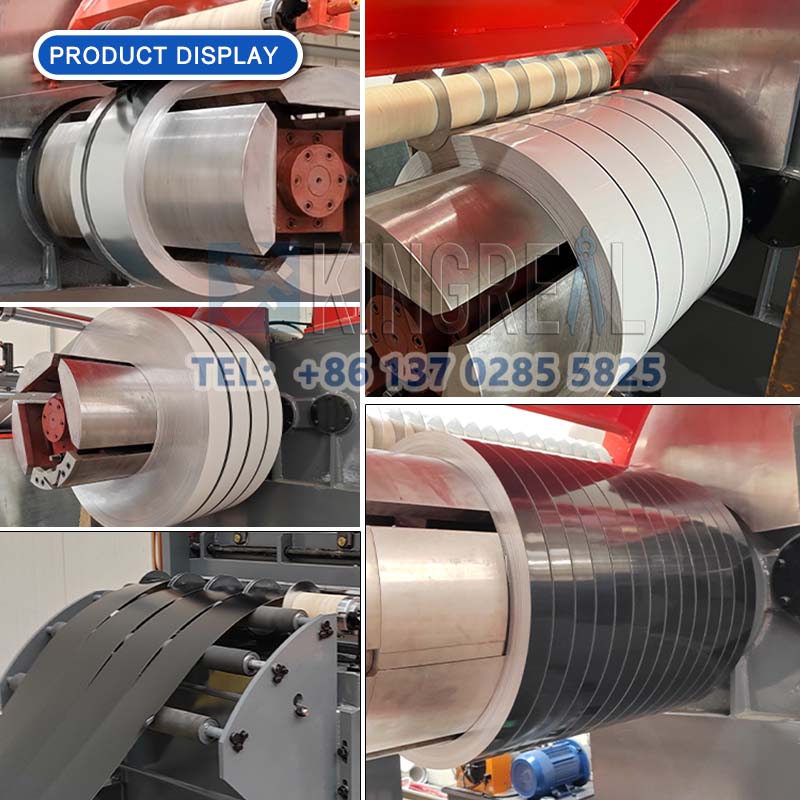

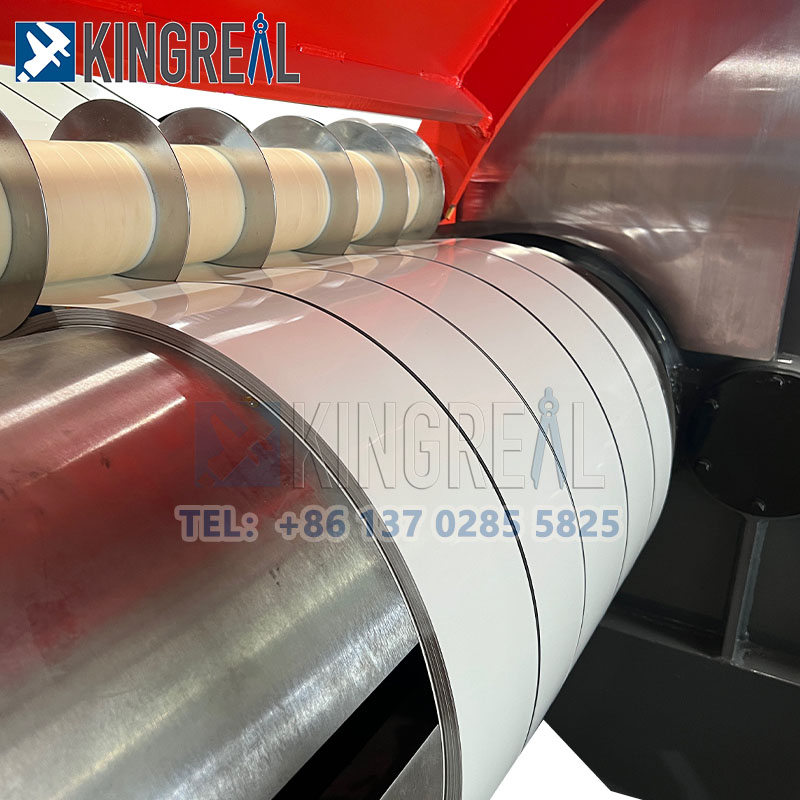

最終コイル製品の表示:

metal sheet coil slitting machine

顧客訪問:

customer visit

(KINGREALのお客様のご来店大歓迎です!)


よくある質問:

Q1:提案書やオファーはどれくらいの期間で送信されますか?

A1:上記の必要な情報をすべて収集してから、提案を作成するのに約 3 ~ 7 日かかります。


Q2:料金はいつ教えてもらえますか?

A2:マシンラインのすべての詳細な構成を確認した後、オファーを行うことができます。


Q4: 機械ラインの設置と試運転にはどれくらい時間がかかりますか?

A4: 設置と操作方法の指導に通常 1 週間かかります。


Q5:マシンラインの設置と試運転には何人が来ますか?

A5: 通常は 1 人のエンジニアですべての作業を行うことができます。この旅行中のすべての費用は、購入者によって適宜支払われます。
